Як зробити дах на прибудові до будинку

1858

Прибудови до будинку, як правило, споруджуються в тих випадках, коли необхідно розширити житловий простір, облаштувати веранду або терасу для літнього відпочинку, отримати додаткові площі для розміщення в них гаража або яких-небудь господарських приміщень. Безумовно, така прибудова повинна мати надійний дах. І дуже часто в подібних випадках питання викликає стикування даху прибудови зі стінами основного будови або з його покрівлею. Ці ділянки — найбільш уразливі щодо ймовірності виникнення протікання, що при неправильному монтажі трапляється, на жаль, нерідко.

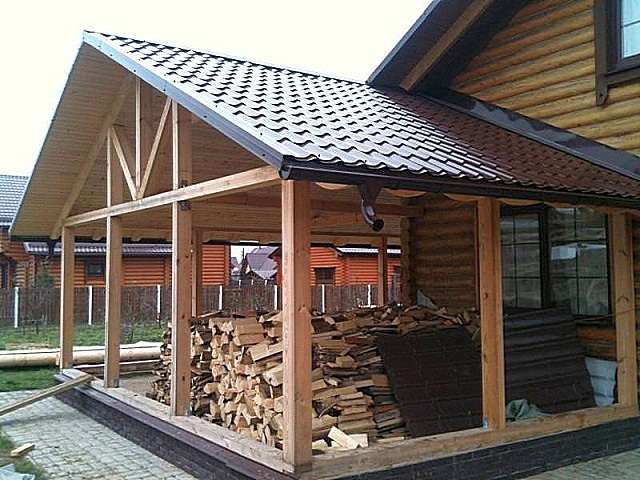

Як зробити дах на прибудові до будинку

Щоб розібратися, як зробити дах на прибудові до будинку якісно, є сенс детально розібрати деякі нюанси різних варіантів її зведення. Природно, звертаючи при цьому особливу увагу на виконання гідроізоляційних робіт при облаштуванні ліній стиків і примикань.

Зміст статті

  • 1 Кілька слів про базової конструкції даху
  • 2 Типи дахів прибудов
    • 2.1 Які варіанти можливі в принципі
    • 2.2 Варіанти односхилих дахів прибудов
    • 2.3 Двосхилі дахи прибудови
    • 2.4 Вальмові або напіввальмові даху прибудов
  • 3 Проектування конструкції даху прибудови
    • 3.1 Розрахунки базових параметрів кроквяної системи
      • 3.1.1 Калькулятор залежності висоти кроквяної системи від кута крутизни скатів
      • 3.1.2 Калькулятор розрахунку довжини крокв
      • 3.1.3 Калькулятор розрахунку подовження крокв для карнизного звису
    • 3.2 Матеріали для зведення даху
      • 3.2.1 Калькулятор розрахунку розподіленої навантаження на кроквяні ноги.
  • 4 Процес спорудження даху прибудови до будинку
    • 4.1 Монтаж вальмового даху над прибудовою
    • 4.2 Односхилий дах прибудови
    • 4.3 Відео: Зведення кроквяної системи для прибудови до будинку

Кілька слів про базової конструкції даху

Щоб надалі було простіше розібратися в термінології, так би мовити, «говорити однією мовою», має сенс розглянути принципову схему конструкції даху. В якості прикладу взято вальмовый її варіант, просто тому, що він зазвичай включає в себе практично всі елементи, з яких складається кроквяна система будь-якого типу.

Приклад будови кроквяної системи. Більшість з елементів входять до складу систем будь-якого типу дахів

Отже, кроквяна система складається з наступних деталей, кожна з яких має конкретне призначення:

  • Мауерлат — це потужний брус, укладається і закріплюється по периметру будинку на його несучі стіни. Він призначений для найбільш рівномірного розподілу ваги всієї конструкції даху і випадають на неї зовнішніх навантажень. Дуже часто саме на цей елемент конструкції фіксується нижня сторона кроквяних ніг.
  • Крокви — це, можна сказати — основні деталі будь-якої системи, що формують схили даху і службовці основою для кріплення обрешітки і покрівельного матеріалу. Крокви виготовляються з дошки, що має необхідну для забезпечення міцності перетин.
  • Діагональні (накосние) крокви — ці елементи входять до складу вальмового, полувальмовой і многощипцовой кроквяної системи. Вони встановлюються по кутах будови і з’єднують їх з коньковим прогоном (коником).
  • Нарожники — це також крокви, але має меншу довжину. Вони спираються своїми кінцями на мауерлат і діагональна (вальмовое) кроква. (при многощипцовой даху – на коньковий прогін і діагональне кроква)
  • Коньковий прогін — поздовжня дошка або брус, на яку фіксуються крокви у верхній їх частині.
  • Затяжка — горизонтальныq брус або дошку, скрепляющиq між собою протилежні кроквяні ноги в парі, в нижній або середній їх частині. Нижні затягування також можуть одночасно служити балками горищного перекриття. Якщо ж їх встановлюють в середній частині крокв, то додатково в кроквяну систему може входити брус, який виконує роль балки перекриття.
  • Стійки або бабки — елементи підсилення конструкції. Встановлюються на затяжку (або на лежень, встановлений на внутрішню капітальну стіну) і підпирають коньковий прогін йди безпосередньо кроквяну ногу, зменшуючи тим самим її проліт між точками опори.
  • Підкіс — діагонально розташований елемент підсилення, впирається з одного боку в кроквяну ногу, а з іншого — в затяжку, лежень або стійку. Ця деталь кроквяної системи слугує для надання їй додаткової жорсткості, а також допомагає зняти частину навантаження від ваги конструкції зі стін будівлі.
  • Шпренгель — елемент, властивий вальмовим кроквяних систем. Це брус, стягуючий по кутах мауерлат і служить основою для стійок, підпирали діагональні крокви (які зазвичай виходять найбільшими по довжині). Така деталь посилення також сприяє зняття навантаження зі стін будинку.
  • Вітрова балка — необов’язковий, але все ж досить часто вживаний елемент підсилення системи. Це діагонально розташована дошка, яка фіксується на стропильними ногами з боку горищного приміщення та робить конструкцію більш жорсткою. Цей елемент необхідний у тому випадку, якщо скати даху мають крутий ухил. Зазвичай розміщується на навітряної сторони.
  • Кобилка — дошка або брус, за допомогою якого нарощуються кроквяні ноги в нижній частині. Вони, як правило, призначені для формування карнизного звису скатів покрівлі.

Отже, основними в будь кроквяної системі є елементи, що формують схили даху — це крокви і коньковий прогін. Інші деталі можна вважати допоміжними, тому в різних системах можуть застосовуватися лише деякі з них.

Типи дахів прибудов

Які варіанти можливі в принципі

Для початку варто розібратися, який може бути дах прибудови до будинку. Цілком очевидно, що її тип буде прямо залежати від основної конструкції кроквяної системи і того, як розташована прибудова щодо основної будівлі.

Часто використовувані варіанти прибудов до будинку, і взаєморозташування їх дахів з дахом основної будівлі

Отже, або розширення самого житлового будови, або ж прибудова окремого від нього допоміжного приміщення може здійснюватися з одного, двох або навіть трьох сторін будинку. Тому і дах для неї може мати різні типи конструкції.

Найпопулярнішим варіантом даху прибудови є односхила система, оскільки вона має найбільш просту конструкцію і не особливо складна в монтажі. Цей варіант зазвичай використовується, коли прибудова робиться тільки з однієї сторони будинку, зазвичай – по його довгій стороні.

Однак, дах прибудови може мати і двосхилий, полувальмовую або вальмового конструкцію. Зустрічаються навіть більш складні конфігурації кроквяних систем, які в поєднанні з дахом основної будівлі утворюють многощипцовую конструкцію. Але їх зазвичай планують при повній реконструкції будинку, таким чином навіть змінюючи його архітектурний стиль.

Найчастіше власники середньостатистичних приватних будинків особливо «не заморочуються», і вибирають просту односкатную дах, для прибудови, розташувалася уздовж однієї зі стін будівлі.

Варіанти односхилих дахів прибудов

Односхилі дахи прибудов теж можуть бути побудовані по-різному, тому, плануючи розширення будинку або спорудження додаткового окремого приміщення, одна стіна якого буде спільною з основним будовою, необхідно все продумати всі нюанси конструкції.

Варіант прибудови з односхилим дахом з причілкового боку будівлі.

  • Перший варіант односхилим даху може бути використаний у тому випадку, якщо до будинку вирішено приєднати веранду або терасу, а також гараж або господарську споруду, тобто нежитлові приміщення, які не потребують ефективного утеплення даху. Така односхила покрівля не має горища, тому є холодною, і мало підходить для житлового будови будинку, розташованого в регіоні з суворими зимами. Все тепло з кімнат буде йти через стелю.

Невелика прибудова на вході в будинок, для якої достатньо найпростішої односхилого даху

Саме тому під такою покрівлею найчастіше розташовують приміщення, використовувані в літній період або не потребують постійного опалення в холодну пору року. Конструкція подібної даху нескладна, і цілком може бути змонтована своїми силами. Крім того, вона не вимагає складних розрахунків, так як досить розташувати скат покрівлі під потрібним або можливим нахилом, по конкретній ситуації.

Конструкція кроквяної системи односхилого даху, пристраиваемой до стіни будинку, виходить досить міцною. Зазвичай їй надається невеликий ухил, а крокви міцно зв’язуються з мауерлатів і балками перекриття, тому ця система витримає самий важкий покрівельний матеріал.

  • Якщо ж у прибудованої до будинку частині планується облаштувати житлове приміщення, то кут скатів бажано все ж зробити крутіше. У цьому випадку між кроквяної системою і горищним перекриттям утворюється більш просторе простір, який дозволить застосувати один з видів утеплення даху. Підійде цей варіант конструкції і в тому випадку, якщо до будинку прилаштовується опалювальний гараж або майстерня.

Схема об’єднання ската покрівлі, щоб він став загальним і для дому, і для прибудови

Як можна бачити на даному 3D-проект, крокви даху прибудови прив’язуються до конька основний кроквяної системи. При цьому старе покриття схилу можна навіть не демонтувати, залишивши його в попередньому стані. Винятком будуть ті ділянки, через які пройдуть встановлені опорні стійки, що підтримують кроквяні ноги. А також доведеться звільнити від покрівельного матеріалу смугу примикання крокв до конькового прогону.

Така, по суті, повна реконструкція доброї половини даху основного будови вимагає точних розрахунків, які краще всього довірити фахівцям. Це пов’язано з тим, що навантаження на деякі елементи, що значно збільшилася кроквяної системи, а також на несучі стіни істотно зросте. Тому, перш ніж займатися закупівлею матеріалів для роботи, необхідно провести точні розрахунки, які визначать можливості старого даху та стін будови, інакше вони можуть не витримати підвищене навантаження.

Односхилим даху найчастіше надається не занадто великий ухил, який може становити 20÷30 градусів. І настійно не рекомендується робити на прибудові плоский дах, так як на неї в зимовий період буде накопичуватися великі снігові наноси, масу яких кроквяна система може не витримати. А крім того, бурхливий весняне танення снігу на такому схилі нерідко проводить до протікання по лініях стику зі стінами або зі старим покрівельним покриттям.

Двосхилі дахи прибудови

Двосхилий дах на прибудові робиться рідше, так як вона більш складна в монтажі і прив’язці до основної кроквяній системі. Якщо вибирається такий варіант, то один з його фронтонів найчастіше закріплюється на стіні будинку або на його причілкового частини.

Прибудова зістикована з торцевою стіною будинку, і над нею зведена двосхилий дах

Однак у цьому випадку необхідно пам’ятати, що стара будівля має бути достатньо надійним, так як на його несучу стіну навантаження буде значно збільшена.

Прибудова з двосхилим дахом менше по ширині, і зсунута вліво від центру основної будівлі

Двосхилий прибудову найчастіше розташовують з торцевої сторони будинку. Вона може мати таку ж ширину, як і основна будова, бути менше його, розташовуватися по центру або ж бути зсунутим в одну або іншу сторону щодо центру.

Зміщені від центру прибудови, і виходять при цьому за межі торцевої сторони будинку, іноді продовжуються і вздовж однієї з його сторін. Останній варіант можливий у тому випадку, якщо будинок має досить велику висоту, так як дах бічної сторони прибудови буде починатися від карниза покрівлі основної будівлі.

Вальмові або напіввальмові даху прибудов

Вальмовый або полувальмовый тип даху на прибудові можливий, якщо вона розташовується уздовж двох стін будинку. Іноді цю конструкцію покрівлі вибирають і для прибудови, зведеної з одного боку будівлі, але має досить велику ширину.

Вальмові дахи над прибудовами зводяться нечасто – їх зазвичай передбачають ще на етапі загального проектування будинку

Такий варіант конструкції теж досить важкий в монтажі і вимагає досить складних розрахунків. Опорні балки, які стають основою кроквяної системи, повинні бути закріплені на стіні основної будівлі, а це значить, що навантаження на неї і на фундамент — значно зросте.

Проектування конструкції даху прибудови

Розрахунки базових параметрів кроквяної системи

Розрахунки проводяться при проектуванні будь-якого типу даху. Якщо роботи будуть проводитися самостійно, то необхідно виконати малюнок від руки, а краще акуратний або креслення основної будівлі з майбутньою прибудовою в певному масштабі. За даною схемою можна буде точно прорахувати можливий кут ухилу ската, а також висоту стійок і розмір мауерлата. Причому, виробляючи розрахунки, необхідно пам’ятати, що від кожного з цих параметрів залежить міцність і довговічність конструкції.

Щоб розрахунки були більш точними їх проводять за допомогою спеціальних програм. В них обов’язково враховуються характеристики основної будівлі і можливості закріплення на її стіні елементів прибудови.

При розрахунках даху прибудови, враховуються такі її параметри:

  • Ухил ската даху, який найчастіше вибирається в діапазоні від 15 до 45 градусів. У чому ухил буде залежати і від вибору покрівельного матеріалу.
  • Довжина кроквяних ніг з урахуванням розміру звису.
  • Довжина елементів і розташування елементів підсилення, що встановлюються під кроквяні ноги системи.
  • Площа одного або декількох схилів даху.

Крім того, дані параметри, визначать кількість необхідного матеріалу для зведення даху прибудови. Однак, необхідно пам’ятати, що купуючи деревину для кроквяної системи, до знайденого кількості необхідно додати 15÷20%. А купуючи покрівельне покриття, необхідно передбачити накладання листів один на одного. При цьому для розрахунків береться не загальна, а корисна площа аркуша.

Нижче розташовані кілька калькуляторів, які, можливо, допоможуть з визначенням деяких важливих параметрів створюваної кроквяної системи прибудови.

Калькулятор залежності висоти кроквяної системи від кута крутизни скатів

Одними з основоположних параметрів будь кроквяної системи є крутизна схилів покрівлі і висота конструкції. Для двосхилим або вальмового даху прибудови висота дорівнює перевищенню коника над площиною мауерлата. Для односхилим прибудови – перевищення, також над площиною мауерлата, лінії кріплення кроквяних ніг до стіни основної будівлі.

Очевидно, що крутизна схилу і його висота — тісно взаємозалежні. Простежити цю залежність допоможе пропонований калькулятор. Так, якщо планується конкретний кут ухилу під вибране покрівельне покриття, можна визначити, яке перевищення над мауерлатів вийде в найвищій точці покрівлі. Або, якщо необхідно зробити дах з фіксованою висотою в конику, нескладно визначити, який ухил при цьому вийде.

Вкажіть запитувані значення і натисніть кнопку «Розрахувати висоту гребеня h»
Розрахунок провести для:

— односхилим кроквяної системи

— двоскатним, вальмового або шатрового кроквяної системи

Ширина прибудови D, (метрів)
Планований кут ухилу покрівлі α, (градусів)

Калькулятор розрахунку довжини крокв

Тепер нескладно визначити і довжину кроквяних ніг, користуючись геометричними залежностями прямокутного трикутника. Розташований нижче калькулятор здатний розрахувати довжину як звичайних крокв для односхилим або двосхилим системи, так і накосных (діагональних) – для вальмового або шатрового даху. Треба лише вказати «напрямок розрахунку».

Введіть потрібні значення і натисніть кнопку «Розрахувати довжину кроквяної ноги»
висота коника (конькового вузла) h, метрів
ширина будівлі D, метрів
Для якої системи провести розрахунок?

— односхилий дах

-двосхилий, вальмовий іі шатровий дах

Довжину якого крокви розрахувати?

— будь-яка кроквяна нога двосхилого даху, центральні крокви вальмового або шатрового даху

— накосная кроквяна нога вальмового або шатрового даху

Калькулятор розрахунку подовження крокв для карнизного звису

Крокви зазвичай не обриваються на мауерлаті – робиться їх винесення назовні для формування карнизного звису покрівлі. Або ж, в цілях економії матеріалу, цей виліт формується нарощуванням за допомогою спеціальної деталі – кобилки. Розташований нижче калькулятор допоможе обчислити величину цього подовження кроквяної ноги або робочий (без урахування ділянки кріплення) розмір кобилки. Розрахунок можна провести для звичайної або для похилої кроквяної ноги.

Вкажіть необхідні дані і натисніть «РОЗРАХУВАТИ ПОДОВЖЕННЯ КРОКВИ ΔL (РОБОЧУ ДОВЖИНУ КОБИЛКИ)»
Планована ширина карнизного звису k, метрів
Кут ухилу ската α, градусів
Для стопильной ноги розраховуємо?

— всі крокви двосхилим або односхилого даху, центральні крокви і нарожники вальмового або шатрового даху

— накосние крокви вальмового або шатрового даху

Матеріали для зведення даху

Надійність і довговічною майбутньої даху прибудови безпосередньо залежить від правильності вибору пиломатеріалів для монтажу кроквяної системи і їх якості:

  • Для мауерлата зазвичай застосовується Брус, виготовлений з хвойних порід, розміром в перерізі 100×150 мм.
  • Для крокв дуже часто використовують дошки перетином 50×150 мм. Для невеликої прибудови запасу міцності таких кроквяних ніг вистачає з надлишком. Але якщо планується перекривати досить велика споруда, і стропила матимуть при цьому чималий проліт, то краще підстрахуватися, і провести відповідний розрахунок, який покаже необхідну величину перерізу крокв для конкретного випадку. Аналогічний матеріал, як правило, застосовується і для деталей підсилення кроквяних ніг — стійок і підкосів.

Розрахунок можна провести за спрощеним, але зберігають цілком прийнятні показники точності алгоритму. Він полягає в тому, що враховуються основні максимальні навантаження, з якими потрібно впоратися кроквяної системі:

— Це вага самої кроквяної системи, решетування, покрівельного покриття і його термоізоляції, якщо вона планується. Сюди ж закладається і так званий «експлуатаційний резерв», щоб крокви витримували підвищені навантаження, наприклад, від ваги працюючого на даху людини.

— Приймається в розрахунок мас сніжних наносів.

— Чималу складову загальної навантаження дає й вітрове вплив, особливо якщо дах має велику висоту і площу.

Сумарна навантаження зазвичай виражається в кілограмах на квадратний метр. Але краще її призвести до розподіленої, тобто випадає на погонний метр кожної кроквяної ноги. Зрозуміло, що чим частіше буде встановлено крокви, тобто чим менше буде їх крок, тим менше буде показник розподіленого впливу на них.

Ну а знаючи величину розподіленого навантаження можна по таблиці знайти значення перерізу пиломатеріалу (дошки, бруса, колоди), здатного гарантовано протистояти такому впливу. Таблиця наведена нижче:

Розрахункова величина розподіленого навантаження кг/пог. метр кроквяної ноги Перетин пиломатеріалу для виготовлення кроквяних ніг
75 100 125 150 175 дошка або брус колода
товщина дошки (бруса), мм діаметр, мм
40 50 60 70 80 90 100
Планований проліт крокви між точками опори, м висота дошки (бруса), мм
4.5 4 3.5 3 2.5 180 170 160 150 140 130 120 120
5 4.5 4 3.5 3 200 190 180 170 160 150 140 140
5.5 5 4.5 4 3.5 210 200 190 180 170 160 160
6 5.5 5 4.5 4 220 210 200 190 180 180
6.5 6 5.5 5 4.5 230 220 210 200 200
6.5 6 5.5 5 240 230 220 220

Працювати з таблицею нескладно.

— Якщо відомо значення розподіленого навантаження (кг/м), то його округлюють у більшу сторону до вказаних значень: 75, 100 , 125, 150 і 175 кг Це задасть стовпець, у лівій частині таблиці.

— Потім у стовпці вибирається значення планованої величини прольоту крокви в метрах. Так ми отримуємо рядок.

— У цій рядку в правій стороні таблиці вказані перерізу пиломатеріалів, які за своїм міцнісному потенціалу гарантовано підходять для таких умов.

Важливо – завжди розрахунок ведеться за максимальним прольоту крокв у системі. За нього приймається відстань між точками опори. Зрозуміло, що встановленням додаткових підсилюючих елементів цю довжину можна зменшити.

А підрахувати розподілену навантаження теж не настільки складно, якщо скористатися запропонованим онлайн-калькулятором.

Калькулятор розрахунку розподіленої навантаження на кроквяні ноги.

Вкажіть необхідні дані і натисніть «Розрахувати розподілене навантаження на крокви»
Кут ската покрівлі, градусів
Вибраний тип покрівельного покриття

Азбесто-цементні шифер звичайного профілю

Азбесто-цементні шифер посиленого профілю

Целюлозно-бітумні аркуші («Єврошифер», «ондулін»)

Покрівельне залізо (оцинкована сталь)

М’яка бітумна черепиця

Металочерепиця, профнастил

Керамічна черепиця

Черепиця на цементній основі

Полімер-піщана черепиця

М’яка покрівля — руберойд на бітумній мастиці в два шари

Визначте за картою-схемою і вкажіть зону свого регіону за рівнем снігового навантаження
I
II
III
IV
V
VI
VII
Визначте за картою і вкажіть зону свого регіону за рівнем вітрового тиску
Ia
I
II
III
IV
V
VI
VII
Вкажіть зону розташування будівлі

Зона «А» — Відкрита місцевість (степ, пустеля, рівнина), незахищені від вітрів узбережжя великих водойм.

Зона «Б» — Пересічені, лісисті ділянки місцевості з природними перешкодами для вітру або з штучними насадженнями, заввишки до 10 метрів, території селищ та невеликих міст.

Зона «В» — Щільна міська забудова, з висотою штучних перешкод для вітру заввишки 25 метрів і більше, селища або будинки, оточені з усіх боків лісом

Вкажіть висоту гребеня даху над землею
— не більше 5 метрів
— від 5 до 10 метрів
— від 11 до 20 метрів
— більше 20 метрів
Нижче буде запропоновано ввести передбачуваний крок встановлення крокв. Змінюючи цей показник, можна домогтися оптимального значення розподіленого навантаження на кроквяні ноги.
Крок встановлення крокв, метрів

Кілька пояснень щодо проведення розрахунку з калькулятором:

— Вектор прикладання сили снігового навантаження, величина вітрового тиску залежать від кута крутизни скатів покрівлі. Нам це значення вже відомо.

— Наступним кроком потрібно вибрати тип покрівельного покриття. Кожне з них характеризується своє масою – вона вже врахована в програмі калькулятора. Крім того, відразу враховані вагові показники обрешітки і утеплення, закладений «експлуатаційний резерв».

— Наступним кроком по карті-схемі необхідно визначити, до якої зони за рівнем снігового навантаження відноситься ваш регіон проживання. Ця зона вказується у випадаючому списку відповідного поля калькулятора. Значення снігового навантаження для кожної із зони вже внесені в базу програми.

Картка №1 — для визначення своєї зони за рівнем снігового навантаження

Аналогічним чином по другій карті схемі визначається номер зони за рівнем вітрового тиску. Номер зони також вказується у відповідному списку.

Карта №2 — для визначення зони за рівнем вітрового тиску

Показник вітрового тиску залежить ще і від особливостей навколишньої місцевості. Необхідно вибрати відповідну зону, відповідну до свого конкретного випадку. Критерії оцінки вказано у калькуляторі. Але слід мати на увазі, що штучні або природні перешкоди для вітру приймаються в розрахунок, якщо вони розташовані від будинки в радіусі, що не перевищує висоту даху, помножену на 30. Так, скажімо, для будинку з висотою в конику 5,5 метрів, наприклад, лісопосадка, віддалена до 165 метрів, вважається перешкодою для вітру. Але якщо вона розташована далі, то місцевість вже правильніше вважати відкритою.

Ще однією необхідною величиною для розрахунку є висота самого будинку, считаемая по коника даху.

— І, нарешті, слід вказати планований крок установки кроквяних ніг. З цією величиною цілком можна «пограти», тобто варіюючи значення кроку – поспостерігати, як будуть змінюватися показники розподіленого навантаження на крокви. Це, можливо, допоможе вибрати найбільш оптимальні параметри створюваної конструкції.

  • Для монтажу обрешітки самим ходовим матеріалом зазвичай є дошка перетином 25×100 або 150 мм.
  • При виборі для покриття прибудови м’якої покрівлі, або якщо цього вимагає малий кут ухилу для профнастилу або інших листових матеріалів, застосовується суцільна обрешітка. Це може бути як дощаний настил з мінімальним просвітом між дошками, так і аркуші фанери або ОСП.

Монтаж обрешітки під покрівельне покриття – завдання відповідальна!

Може здатися, що це – взагалі найпростіша операція, що не вимагає скільки-небудь серйозного походу. Однак, і в цьому питанні є чимало важливих нюансів. Детальніше про монтажі решетування своїми руками — читайте у відповідній статті нашого порталу.

  • Для обрамлення лінії карниза і фронтонних кордонів покрівлі використовуються лобові і вітрові дошки. Тут також доречно застосування матеріалу з перерізом 25×100 або 150 мм. То є не дуже товстого, але досить міцного.
  • Всі дерев’яні деталі кроквяної системи повинні пройти попередню обробку складом, який захищає деревину від біологічного розкладання, від поразки цвіллю, грибком і комахами. Фахівці рекомендують використовувати комплексний розчин, що включає в себе і антисептик, та добавки-антипірени, які значно підвищують стійкість деревини до займання.

Весь пиломатеріал, який використовується для монтажу кроквяної системи прибудови, повинен бути оброблений складом, що підвищує його стійкість до біологічного ураження і до займання

  • Крім пиломатеріалів, необхідно підготувати кріпильні деталі та елементи. Це можуть бути різні металеві кутники, скоби або пластини. В якості кріплення використовуються цвяхи та (або) саморізи. Правда, фахівці рекомендують для особливо навантажених деталей (тих же, скажімо, кроквяних ніг) застосовувати все-таки не саморізи, а ершенные цвяхи.

Якщо вірити рекомендаціям фахівців на будівельних форумах, для монтажу навантажених ділянок кроквяної системи краще застосовувати не саморізи, а ершенные цвяхи.

  • Для створення покрівельного пирога потрібні утеплювальні, пароізоляційні та гідроізоляційні матеріали. Як утеплювач, найчастіше використовується мінеральна вата на базальтовій основі.
  • У комплекті з обраним покрівельним матеріалом необхідно відразу ж придбавати додаткові елементи, які завершать оформлення даху – вітрові планки, карнизні елементи, профілі для закриття внутрішніх і зовнішніх кутів на перетині скатів (якщо вони будуть за проектом), деталі для примикання скатів до стін будинку та інші.

Процес спорудження даху прибудови до будинку

Монтаж вальмового даху над прибудовою

У цьому розділі буде розглянуто вальмовий дах для невеликої прибудови, яка може використовуватися у якості навісу над вхідними дверима, тераси або ж навіть передпокої, якщо між опорами будуть зведені стіни.

Ілюстрація Короткий опис виконуваних операцій
В даному випадку дах буде зводитися над прибудовою з розмірами по периметру 3000×3000 мм. Основою цієї споруди є чотири цегляні стовпи, встановлені по його кутах.
Надалі, при бажанні, між стовпів можуть бути встановлені стіни, і під дахом можна буде облаштувати, наприклад, передпокій.
Якщо ж цей простір залишиться відкритим, то згодом дах цієї прибудови буде виконувати роль навісу.
Ще при кладці цегляних стовпів, в їх середній частині встановлюються заставні із сталевих куточків, так, щоб забезпечувалося їх вихід зверху на торці приблизно на 100 мм. Вони потрібні для фіксації на стовпах мауерлата.
Сам же мауерлат буде верхньою обв’язкою для прибудови і, одночасно, підставою для подальшого монтажу кроквяної системи.
В деяких випадках замість закладних майстри використовують сталеву трубу квадратну, що закріплюється на фундаменті прибудови, навколо якої і проводиться кладка опорних стовпів.
Тепер на стовпи укладається мауерлат, для якого використовується брус перерізом 150×100 мм.
Фіксація бруса мауерлата на стовпах проводиться за допомогою саморізів, які вкручуються через просвердлені в металевих куточках отвори.
Наступним кроком виставляються та скріплюються між собою в конику пари кроквяних ніг.
Перед початком цього процесу необхідно ретельно провести розмітку — намітити осьові лінії і конкретні позначки з обраним для встановлення крокв кроком.
Щоб крокви міцно були встановлені на мауерлаті, в них робляться вирізи.
Щоб було більш зрозуміло, що собою представляють вирізи на кроквах, наведена дана схема. Хоча на ній показано кріплення мауерлата на блокову стіну, фіксація крокв на цей елемент проводиться точно таким же чином.
Крім цього, варто звернути увагу на те, що під укладання мауерлата настилається гідроізоляційний матеріал, який не буде зайвим і при монтажі цього елемента на столбчатую основу.
Додатково кроквяні ноги кріпляться до мауерлату за допомогою металевих перфорованих куточків.
Крайні, що примикають до стіни основної будівлі крокви, можна, крім того, додатково закріпити до неї за допомогою дюбелів.
Коли звичайні кроквяні пари будуть закріплені на мауерлаті, виставляються діагональні (накосние) крокви і центральне кроква вальми.
Для того щоб діагональні кроквяні ноги щільно прилягали до встановлених прямим крокв, їх краї необхідно підрізати під кутом, який визначається в кожному конкретному випадку окремо.
Тут необхідно уточнити те, як повинен бути зроблений виріз в діагональному крокві, так як він буде відрізнятися від вирізів в ногах, що встановлюються на пряму частину мауерлата. На діагональному крокві доводиться робити два зрізу, так як він встановлюється на кут конструкції.
Крім того, зріз так званої «п’яти», повинен бути трохи більше, ніж належить, тобто між зрізаною частиною в крокві та мауерлатів повинен залишатися зазор в 5÷7 мм, для компенсації деформацій від навантажень.
Тепер, коли прямі і накосние крокви закріплені на мауерлаті, встановлюються і фіксуються короткі крокви-нарожники. Одним краєм вони спираються, як і всі інші, на мауерлат. Верхній же їх край кріпиться до накосным крокв.
Для спрощення цієї операції, по нижньому краю накосных крокв з обох їхніх сторін часто кріпиться черепної брусок.
Крокви-нарожники додадуть загальної конструкції необхідну жорсткість завершать завдання площин майбутніх скатів покрівлі. Завдяки цьому на кроквяну систему буде простіше кріпити інші матеріали покрівельного «пирога».
В даному варіанті передбачено винос крокв за лінію мауерлата назовні — для формування карнизного звису (про розмір цього виносу говорилося вище).
Після закріплення нарожников, всі крокви в нижній частині спочатку підрізають по вертикальній лінії, а потім зв’язуються лобовою дошкою, яка повинна мати ширину, рівну ширині крокви, а товщину в 20÷25 мм.
Фіксація дошки до торців крокв здійснюється за допомогою саморізів, капелюшки яких повинні бути втоплені в деревину, щоб уникнути прямого потрапляння на них атмосферних опадів.
На даній схемі представлені всі шари покрівельного «пирога», які використовуються для покриття будівель, у яких розташовані житлові приміщення.
Якщо ж прилаштовується літня веранда або тераса, з «пирога» можна виключити утеплювальний матеріал і пароізоляційну мембрану, інші матеріали повинні бути закріплені в тій послідовності, яка буде описана нижче.
Отже, покрівельний «пиріг», що складається з наступних шарів:
1. Покрівельне покриття.
2. Обрешітка.
3. Контробрешетка (брус 50×30 мм).
4. Гідроізоляційний настил.
5. Кроквяні ноги.
6. Утеплювальний матеріал.
7. Пароізоляційна мембрана.
8. Обшивка покрівельного «пирога» з боку горищного.
Отже, після того як буде завершено монтаж кроквяної системи, можна переходити до її підготовки до укладання покрівельного матеріалу.
Першим етапом у цих роботах йде процес настилу пароізоляційної мембрани.
Якщо дах має досить крутий нахил, то пароізоляція фіксується з боку горища. Її розтягують і закріплюють з допомогою скоб і степлера перпендикулярно крокв, починаючи знизу ската. Полотна пароізоляції стеляться внапуск — верхнє полотно на нижню на 150÷200 мм.
Якщо ж дах полога, і з боку горища закріпити мембрану неможливо, то її настилають на крокви з боку вулиці, таким чином, щоб вона провисала між ними на товщину утеплювача.
Потім зверху пароізоляційного матеріалу, між крокв укладаються утеплювальні мати базальтової мінеральної вати.
Зверху утеплювач закривається гідроізоляційним полотном, яке розтягується також перпендикулярно крокв внахлест, на ті ж 150÷200 мм. Гідроізоляція укладається починаючи від нижнього краю крокв так, щоб полотно трохи свешивалось вниз, закриваючи половину або навіть весь торець кроквяних ніг або ж лобову дошку. Це необхідно для того, щоб захистити утеплювач і торець дерев’яних елементів від попадання вологи. Закріплюється гідроізоляційний матеріал з допомогою дужок степлера.
Далі, зверху гідроізоляції, на кроквяні ноги закріплюються брус контррейки перетином 50×30 мм. Цей елемент необхідний для фіксації гідроізоляції і створення вентиляційного зазору в 30 мм.
Наступним кроком на контррейки, перпендикулярно їй, прибиваються або прикручуються дошки обрешітки.
Відстань між ними може бути різним і залежить воно від того, який покрівельний матеріал обраний для даху.
Для влаштування м’якої покрівлі настилаються фанерні листи з відстанню між ними до 3 мм (температурний зазор).
Під ондулін також бажано робити суцільну обрешітку з фанери чи широкої дошки шириною 150÷200 мм, товщиною в 25 мм, яку закріплюють на відстані 30÷50 мм один від одного.
Наступним кроком йде монтаж системи збору і відводу води зі скатів покрівлі.
Для цього на першу дошку обрешітки, що йде уздовж карниза, закріплюються кронштейни-тримачі для ринви. Якщо облаштовано суцільне покриття, то кронштейни закріплюються на його край.
Жолоби можуть бути встановлені відразу після закріплення кронштейнів або ж після того, як на скати буде встановлено покрівельне покриття. Це залежить від того, яке покриття для даху буде обрано. Наприклад, якщо вибрано будь-тверде покриття, то краще всього монтаж жолобів проводити після його укладання, щоб не пошкодити їх в процесі підйому листів на скати. При виборі ж бітумного шиферу (ондулін), жолоби можна встановлювати в будь-який час — як до, так і після настилу покрівельного покриття.

OLYMPUS DIGITAL CAMERA

Можна сміливо сказати, що в останні роки найпопулярнішим покрівельним покриттям стає металочерепиця. Вона приваблює власників будинків естетичним зовнішнім виглядом? а також доступною ціною.
Однак, необхідно враховувати те, що при покритті вальмового типу даху від листів покрівельного покриття залишиться велика кількість відходів. Тому, купуючи той чи інший жорсткий матеріал для вальмового або полувальмовой конструкції, необхідно провести точні розрахунки необхідної кількості матеріалу з урахуванням відходів.
Для закриття стиків жорстких листів покриття на кутах з’єднання скатів можна використовувати спеціальні металеві конькові елементи які фіксуються на покритті покрівельними саморізами.
Стик між схилом і стіною або причілкового частиною даху основного будівлі закривається за допомогою спеціального пристінного профілю який захистить ділянку від проникнення вологи.
Цей елемент може бути закріплений по-різному, залежно від того, з якого матеріалу збудована стіна. Однак, в будь-якому випадку перед фіксацією профілю на стіну за його верхній лінії наклеюється спеціальний ущільнювач, що йде з ним у комплекті.
Інший спосіб герметизації стику полягає в нанесенні на стик примикання герметика призначеного для покрівельних або зовнішніх робіт. Його наносять після того як профіль буде закріплений на покрівлі і на стіні.
Якщо дах прибудови примикає до кам’яної або бетонної стіни, то рекомендовано верхній згин планки втопити в канавку глибиною в 20÷25 мм, яка штрабится в стіні по заздалегідь зробленій на ній розмітці.
По ширині ця штраба також робиться в межах 15-20 мм, щоб згин пристінного профілю разом з ущільнювачем щільно входив в неї.
До покрівельного покриття профіль фіксується покрівельними саморізами.
Приклад облаштування такого вузла примикання покрівлі до стіни добре показаний на ілюстрації.

Система водостоку – важливий елемент будь-якого даху будівлі

Велику дурість роблю ті господарі будинків, які відносяться до цього питання, як до другорядного. Організований збір з даху дощової і талої води та її відведення в систему зливової чи дренажної каналізації – це запорука довговічності всієї будівлі в цілому. Як змонтувати систему водозливу з даху своїми руками – читайте у спеціальній публікації нашого порталу.

Односхилий дах прибудови

Найпопулярнішою дахом для прибудови до будинку все ж є односхила, так як вона має найпростішу кроквяну систему. Вирахувати кількість будматеріалів, а також покрівельного покриття для цієї конструкції не настільки складно, так як в ній зазвичай, за непотрібністю, не передбачається складних конфігурацій. Завдяки цьому, такий тип дахів можна назвати найбільш економним варіантом в плані закупівлі матеріалів та виконання робіт по її монтажу.

Односхилий дах прибудови – набагато простіше і в проектуванні і монтажі

Процес її зведення, після розрахунків та складання проекту, включає приблизно ті ж етапи, що і розглянута вище будівництво полувальмовой даху:

  • На стіни або опорні стовпи прибудови, закріплюється мауерлат (брус розміром в перерізі 100×150 мм). Зрозуміло, що рівень мауерлата повинен бути нижче рівня запланованої лінії кріплення крокв до стіни основної будівлі. Про величину цього перевищення і отримуваної при цьому крутизні схилу даху — докладно розповідалося раніше.
  • Далі, проводиться розмітка мауерлата під укладання кроквяних ніг у відповідності з розрахованим кроком їх установки.

Один з варіантів посилення кроквяної ноги односхилого даху

  • Якщо дах буде розташована під великим ухилом, то на мауерлаті також закріплюються балки перекриття, зазвичай з тим же кроком, що і кроквяні ноги. Для балок перекриття може бути використана дошка 50×100 мм. Такі елементи конструкції будуть особливо необхідні, якщо планується провести обшивку стелі прибудови дошкою або фанерою.

Кріплення кроквяних ніг на брусі верхньої обв’язки прибудови (або на мауерлаті) з допомогою сталевих куточків

Якщо ж прибудова буде виконувати роль відкритої тераси або веранди і має невелику ширину, до 2 ÷ 2,5 м, то цілком можна обійтися і без балок перекриття.

  • Якщо все-таки було прийнято рішення монтувати балки перекриття, то на них розмічаються і закріплюються стійки різної висоти, які стануть додатковими підпорами для кроквяних ніг. Такі елементи конструкції найкраще робити з бруса такого ж розміру, що і балки перекриття. Подібна міра буває необхідна, якщо проліт крокви досягає значної величини, і потрібні елементи його посилення, тобто додаткові точки опори для розподілу навантаження.
  • Наступним кроком на стіни основної будівлі по всій її довжині під карнизом закріплюється брус або ж металеві кронштейни, на які своїми верхніми кінцями будуть спиратися крокви. Брус виглядає краще, так як він відразу задає і лінію кріплення і стає хорошою опорою для кроквяних ніг. Нерідко застосовують комбінування цих способів – тобто крокви спираються на брус, і кріпляться додатково кронштейнами.

Варіант вузла кріплення крокви односхилого даху прибудови до стіни основної будівлі

  • Після того як для крокв будуть створені опорні точки, їх укладають і закріплюють на мауерлаті, стійках і брусі на стіні будинку. Кріплення кроквяних ніг проводиться за допомогою металевих перфорованих куточків і саморізів (цвяхів). Крокви рекомендується винести вперед за лінію мауерлата – такий звис відмінно захистить стіни прибудови від дощу. З величиною виносу ми вже розбиралися.

Варіант покрівельного «пирога», який відмінно підійде і для утепленій односхилого даху прибудови до будинку

  • Якщо споруда буде «літньої», тобто неопалюваній, зверху крокв відразу закріплюється обрешітка. Якщо ж задуманий монтажу утепленій даху, то покрівельний «пиріг» буде складатися з пароізоляції, утеплювача, гідроізоляції, контррейки та обрешітки – все точно так само, як у вище розглянутому варіанті.

Спеціальний кутовий профіль, заведений під покрівлю даху будинку і закріплений поверх покрівлі прибудови забезпечить «непротікання» лінії їх стику

  • Зверху решетування закріплюється покрівельний матеріал. Лінія його прилягання до стіни будівлі відбувається таким же чином, як було показано в попередньому прикладі. Але нерідко скат даху прибудови об’єднують (стикують) зі схилом покрівлі будівлі. Щоб уникнути протікання по цій лінії, монтується кутовий металевий профіль. Його заводять під покрівельне покриття основної даху, і укладають зверху покрівельного матеріалу прибудови, а потім закріплюють покрівельними саморізами.
  • Водовідвідна система може бути встановлена перед монтажем покрівельного матеріалу або після того, як він буде завершений. Про це теж уже говорилося вище.

* * * * * * *

Підведемо підсумки. Яка б дах прибудови не була обрана, дуже важливим етапом є проведення точних розрахунків її параметрів. Ну а в процесі будівництва потрібно чітке дотримання складеним проектом і дотримання черговості технологічних операцій. Але в цілому задача зведення даху над прибудовою до будинку бачиться цілком здійсненним для будь-якого господаря, який вміє працювати з базовим набором столярних та слюсарних інструментів.

І щоб доповнити інформативність статті ще одним наочним прикладом, нижче розміщений відеосюжет з показом процесу монтажу кроквяної системи прибудови до будинку.

Відео: Зведення кроквяної системи для прибудови до будинку
