Внутрішня міжповерхові сходи, виконана з профільної сталевої труби — це досить популярна конструкція, так як володіє багатьма достоїнствами. Як правило, її спорудженням займаються досвідчені майстри, так як вона повинна вийти абсолютно безпечною з усіх точок зору. Тобто бути здатною спокійно витримати будь-які можливі навантаження від переміщення людей і вантажів, і зручною для підйому і спуску всіх проживаючих в будинку, включаючи і дітей, та членів сім’ї, які досягли поважного віку.

Сходи з профільної труби своїми руками: креслення і покроковий монтаж

А може бути змонтована сходи з профільної труби своїми руками? Питання неоднозначне, так як її зведення все ж вимагає досить високих специфічних навичок. Звичайно, було б правильніше довірити виконання монтажу фахівцям. Але якщо ж власник будинку має базовими інженерними знаннями, має успішний досвід роботи з усіма необхідними в даному випадку інструментами і звик завжди розраховувати на власні сили, то додаткова інформація про цей тип сходів і про проведення монтажних робіт — не стане для нього зайвою.

Зміст статті

  • 1 Переваги конструкцій сходів з профільної труби
  • 2 Різновиди сходів з профільної труби
    • 2.1 Маршеві сходи
    • 2.2 Гвинтові сходи
    • 2.3 Драбина
  • 3 Різновиди каркасів з профільної труби
  • 4 Розрахунки основних параметрів сходи з профільної труби
    • 4.1 Калькулятор залежності довжини горизонтальної проекції сходів від кута її крутизни
    • 4.2 Калькулятор розрахунку довжини сходового маршу
    • 4.3 Калькулятор розрахунку розміру ступенів маршових сходів
  • 5 Приклад монтажу сходів на «ламаних» косоурах — покроково
  • 6 Відео: виготовлення сходів на монокосоуре з профільної труби

Переваги конструкцій сходів з профільної труби

Сходи, самостійно виготовлена з профільних труб, має ряд значних переваг перед дерев’яними, так і перед готовими металевими конструкціями, які можна зустріти в продажу. До таких переваг можна віднести наступне:

  • Можливість значно заощадити кошти, виділені з сімейного бюджету на проведення будівництва або ремонту.
  • Правильно виготовлена та зібрана конструкція сходів прослужить дуже тривалий термін, без необхідності виконання ремонту і реставрації.
  • Даний матеріал дозволяє з однаковим успіхом виготовити практично будь-який тип сходів, навіть має саму хитромудру конструкцію.
  • Профільна сталева труба відмінно поєднується з іншими матеріалами як за технічно-експлуатаційним характеристикам, так і по своїм здібностям «вписатися» в будь-інтер’єрний стиль.
  • Можна віднести до переваг швидкість виготовлення деталей та їх монтажу. Але це перевага металевих конструкцій буде справедливо лише в тому випадку, якщо майстер досконало володіє інструментами, і його робота буде здійснюватися за заздалегідь розробленими кресленнями з точними розмірами.
  • Зведення сходи з профільної труби може бути здійснено на будь-якому етапі будівельного процесу, в тому числі — і у вже побудованому будинку.
  • Металева конструкція, при відповідній обробці, підійде для установки як зовні будівлі, так і всередині нього. Її міцнісні якості, акуратний і естетичний зовнішній вигляд надають їй універсальність.

Міцність сталевих профільних труб великого перерізу дає можливість зробити каркас сходового маршу максимально компактним, без втрати несучої здатності

  • Висока міцність сталевого профільного прокату дозволяє виготовити спрощений варіант каркаса, опорою для ступенів в якому виступає одна профільна труба, встановлена по центральній лінії конструкції.

Різновиди сходів з профільної труби

Як вже говорилося вище, з профільної труби може бути виготовлена практично будь-яка конструкція сходів. Щоб переконатися у правильності цього твердження, має сенс розглянути деякі з них більш докладно.

Маршеві сходи

Маршеві сходи може складатися з одного або декількох прольотів, які, в свою чергу, з’єднуються між собою або горизонтально встановленої перехідною площадкою, або ділянкою з забіжними ступенями. Обидва варіанти користуються приблизно однаковою популярністю, і конструкція вибирається в залежності від площі приміщення, в якому планується встановити сходи.

  • Сходи, що складається з одного маршу, найчастіше встановлюється в просторому приміщенні. Якщо ж її доводиться використовувати в кімнаті меншої площі, то в цьому випадку доводиться задавати їй великий кут крутизни. Так деколи доводиться поступати при обладнанні сходових переходів на горище або в підвал.

Конструкція з одним маршем, встановлена усередині двоповерхового будинку, дозволяє раціонально використовувати весь простір під сходами. Наприклад, під нею можна розташувати шафа або ж невелику комору, а іноді навіть поміщається і невеликий санвузол.

Ще одна область, де застосовуються одномаршові сходи — це вхід до будинку з боку вулиці, якщо будівля зведена на високому цоколі. Як правило, в цьому випадку марш має невелику висоту і незначний кут ухилу.

Креслення одномаршових каркасної сходи з профільної труби

  • Двохмаршеві сходи часто монтують в приміщенні, призначеному саме для цієї конструкції – так званої сходовій клітці. Однак, такий варіант цілком можливий і в житлових приміщеннях – усе залежить від тієї площі, яку можна виділити під установку міжповерхового переходу.

Для максимальної економії простору, такі сходи нерідко встановлюють уздовж сходяться в кутку стін, тобто марші робляться перпендикулярними один одному. Цей варіант також дозволяє облаштувати під сходами невелике складське приміщення.

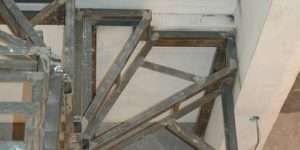

Сталевий каркас двухмаршевой сходи з перехідною площадкою. Показаний варіант з швелера і куточків, але цілком можна використовувати і профільну трубу

У конструкції сходи з двома і більше маршами, які мають велику довжину, на поворотах найчастіше монтуються майданчики, які надають, крім усього іншого, каркасу більш високу міцність, ніж забіжні щаблі.

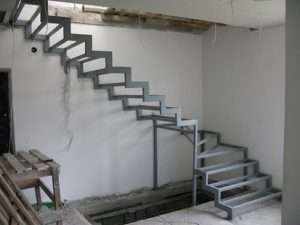

Варіант сходів з профільних труб з перпендикулярно розташованими маршами і майданчиком між ними.

Багато власників будинків воліють проектувати перехідні майданчики для сходів з невеликими по висоті прольотами. Необхідно відзначити, що такий варіант дійсно зручніше забіжних ступенів, які мають різну ширину по довжині. Так, сторона ступені, закріплюється до стіни, значно ширше протилежного, розташованої біля центру повороту. У зв’язку з цим досить немалий ризик оступитися і отримати травму.

Марші з’єднані ділянкою з забіжними ступенями. Виглядає непогано, але з точки зору безпеки переміщення людей перехідна площадка переважніше

Можна погодитися з тим, що сходи з забіжними ступенями нерідко виглядає більш оригінальною, та й трохи компактніше. Але, як вже говорилося вище, цей варіант конструкції менш безпечний в експлуатації, порівняно з драбинами зі схожими базовими параметрами, але прольоти яких з’єднані майданчиками. Особливо це важливо враховувати в тих випадках, коли в будинку проживають люди похилого віку або маленькі діти.

Звичайно, трапляється і так, що площа, відведена під конструкцію сходів, ну ніяк не дозволяє облаштувати між прольотами майданчик. Саме в цьому випадку замість неї і встановлюється ділянку з забіжними ступенями.

Буває, і досить часто, що відведена для монтажу міжповерхового переходу площа приміщення ніяк не дозволяє обійтися без криволінійного ділянки з забіжними ступенями.

Як самостійно розрахувати і змонтувати сходи з забежным ступенями?

Якщо з ряду причин необхідна споруда сходи з забіжними ступенями, то доведеться ретельно прорахувати її параметри, так як конструкція повинна повністю відповідати існуючим правилам безпеки пересування по ній. Детальна інформація про те, як створити проект та провести необхідні розрахунки для подальшого монтажу, пропонується у статті нашого порталу «Забежная сходи своїми руками».

Гвинтові сходи

Гвинтові сходи можна назвати самою компактною конструкцією, так як вона займає мінімум корисної площі приміщення. Такий межэтажный перехід «вписати на п’ятачку» розмірами всього в 1500×1500 мм.

Виглядає гвинтові сходи, безумовно, оригінально та естетично, але така компактна конструкція має досить-таки багато недоліків.

Гвинтові металеві сходи – «абсолютний чемпіон» у плані компактності, але «мінусів» у неї набагато більше, ніж хотілося б…

Першим з них можна назвати те, що підняти з нею на другий поверх масивний предмет меблів або побутової техніки буде практично неможливо, так як по цій конструкції не дуже зручно підніматися навіть з порожніми руками. Гвинтові сходи монтується в разі крайньої необхідності, тобто при неможливості звести іншу конструкцію з-за невеликої площі будинку. Правда, практикується і таке – подібна конструкція створюється в якості додаткової, несучої більше декоративні функції, а для підйому великогабаритних вантажів в будинку ще є і маршеві сходи.

Якщо площа кімнати дозволяє і є бажання встановити естетичний варіант сходів по подобі гвинтовий, то краще вибрати схожу на неї поворотну конструкцію. Звівши її, не доведеться монтувати додаткову пряму сходи, так як за такої конструкції, з виражено великим радіусом повороту і великою шириною маршу, цілком можна підняти на другий поверх будь-які меблі.

Сходи з великим радіусом повороту і прямокутними ступенями – поєднує зовнішню оригінальність, як у гвинтового типу, з зручністю і безпекою переміщення, як у маршового

В поворотній сходах всі щаблі мають однаковий розмір, тому не виникне незручностей як при спуску, так і підйомі на другий поверх. Однак, ця конструкція досить-таки складна як в розрахунках, так і в монтажі. Тому її будівництво або хоча б розробку проекту краще всього довірити досвідченим фахівцям.

Драбина

Профільна труба може відмінно підійти і для виготовлення сходи-драбини, часто ної необхідної в повсякденному житті приватного будинку. Для того щоб змонтувати таку мобільну сходи потрібно профільна труба розміром в перерізі 40×40 або 50×50 мм для опорних стійок, і 20×20 мм для поперечин-ступенів.

Такого креслення, напевно, буде цілком достатньо для людини, яка вміє працювати з металевими деталями

Крім профільної труби, потрібно спеціальний шарнірний механізм. Зрозуміло, що конкретний тип вибирається виходячи з розмірів перерізу профільної труби, так як шарнір надівається на стійки, а потім кріпиться до них саморізами або болтами.

Шарнір, що дозволяє змонтувати складну металеву драбину

Шарніри на монтажних ділянках мають спеціальні отвори, через які вони і будуть закріплюватися на металевих стійках. Крім цього, в конструкції шарніра передбачений стопор, який призначений для фіксації стояків драбини в необхідному положенні.

Якщо передбачається виготовляти таку конструкцію самостійно, необхідно на нижню сторону стійок закріпити наконечники або ж горизонтальні перемички-упори, які зроблять експлуатацію сходи безпечною.

Природно, для виготовлення будь-якої металевої конструкції потрібні спеціальні інструменти і вміння з ними працювати. Необхідний і заздалегідь складений креслення драбини, по якому буде набагато легше виробляти монтажні роботи. В якості прикладу або «відправної точки» – один з варіантів показаний на ілюстрації вище.

Різновиди каркасів з профільної труби

Не можна залишити без уваги і той питання, якими можуть бути каркаси під сходові марші, виготовлені з профільної труби. Матеріал, начебто б, скрізь один і той же, але принципи будови конструкції — мають суттєві відмінності.

  • Найбільш економним варіантом використання профільної труби у виготовленні сходів є каркас на центральному косоуре. Такий варіант може бути виготовлена в двох варіантах — це ламаний косоур, що повторює форму східців, або прямий, виготовлений з цільної по всій довжині маршу профільної труби.

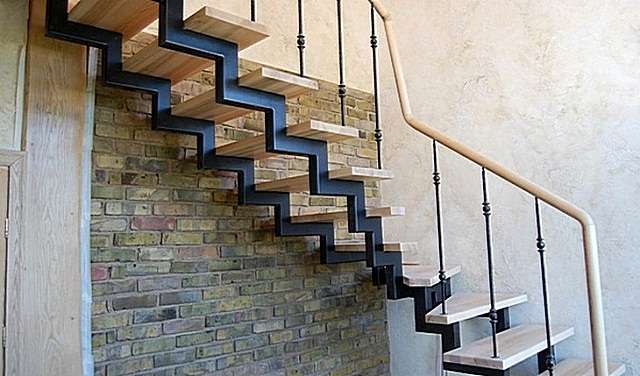

Сходи з центральним косоуром ламаного типу

Ламаний косоур більш складний у виготовленні, так як збирається з окремих відрізків труби, обрізаних під правильним кутом, які з’єднуються між собою в загальну деталь з допомогою зварювання. Потім, на кожній з горизонтальних поверхонь косоура приварюється так звана «підошва» (монтажна майданчик), виготовлена з листового металу товщиною в 3÷4 мм. На цій «підошві» будуть закріплені дошки проступей. Для їх фіксації в металевих пластинах заздалегідь просвердлені чотири — шість отворів. Через них в деревину будуть вкручені саморізи. Для цієї конструкції цілком може підійти профільна труба з розміром в перерізі 80×60 мм.

Ескіз маршових сходів з центральним прямим косоуром з профільної труби

  • Другий варіант центрального косоура виготовляють з однієї труби, зазвичай з розміром в перерізі 100×50 мм, що зрізається тільки по торцях, під певним кутом. Потім, до торцевих частин труби, формує проліт, приварюються пластини або ж своєрідні ніжки, за допомогою яких косоур буде закріплений до перекриття і підлоги.

А так може «наживо» виглядати сходи з центральним прямим косоуром

На трубі-косоуре проводиться розмітка, за якою будуть приварені підставки під установку поступей. Підставки складаються з ніжки, також з відрізка профільної труби, зі зрізаними під кутом (в залежності від крутизни сходового маршу) торцями, на яку приварюються «підошви» з отворами для фіксації на них дощок проступей.



Маршеві сходи з двома прямими косоурами і каркасною конструкцією ступенів

  • Для масивних сходів зазвичай вибирається більш надійний варіант металевих конструкцій, що складається з прямих косоурів, на які наварювалися каркаси для сходів. Для їх основи використовується труба 80×60 або 100×50 мм, а для виготовлення каркаса під ступені — профіль 25×25 мм або навіть куточок з полицями того ж розміру, що дає певну економію у витратах на метал. У нижній і верхній частині каркаса зварюванням фіксуються підставки, вирізані з металевого листа.



На цій ілюстрації добре продемонстровано принцип монтажу подібного сходового каркаса

  • Більш складний варіант сходів з профільної труби — це ламана конструкція, що складається з двох косоурів, в деяких випадках скріплюються між собою перемичками.

Ескіз сходи з двома ломанными косоурами

Як виготовляються і збираються каркасні конструкції такого типу детально буде розглянуто у поданій нижче таблиці-інструкції.

Розрахунки основних параметрів сходи з профільної труби

Починаючи говорити про розрахунках, необхідно відразу сказати про те, як правильно визначитися з вибором профільної труби з її розмірами. Перше, що необхідно пам’ятати — це те, що для стандартної невеликої домашньої сходи на двох косоурах не варто вибирати трубу з дуже товстими або тонкими стінками. Дуже товстий метал зробить конструкцію надмірно важкою, а тонкий профіль ненадійною.

Щоб правильно визначитися з цим параметром, можна звернутися за даними, поданими в таблиці. При цьому довжина маршу обчислюється між точками опори. Тобто, можна передбачити елементи підсилення – стійки, які впираються в поверхню підлоги і косоур, щоб зробити вільну довжину прольоту менше, якщо в цьому виникає необхідність.

Таблиця максимальних навантажень на сходові прольоти, в залежності від їх довжини і параметрів профільної труби:

Довжина маршу сходів мм 1000 2000 3000 4000 5000 6000
Розмір перерізу труби і товщина металу, мм Максимальне навантаження на сходи, кг
50×25×2 684 167 69 34 16 6
60×40×2 1255 308 130 66 35 17
80×40×2 1911 471 202 105 58 31
80×40×3 2672 658 281 146 81 43
80×60×3 3583 884 380 199 112 62
100×50×4 5489 1357 585 309 176 101

Однак, розміри труби слід вже вибирати після того, як буде обрана конструкція сходів і визначено її основні параметри, зроблені розрахунки і складено креслення.

Отже, для виготовлення сходів необхідно визначитися з наступними параметрами:

  • Кількість маршів в конструкції.
  • Висота драбини або кожного з маршів, і кут ухилу, який повинен бути однаковий на всьому протязі сходи, незалежно від кількості маршів.
  • Конструкція з’єднання двох маршів — майданчик або забіжні щаблі.
  • Кількість, ширина і висота щаблів.
  • Периметр сходового отвору в перекритті.
  • Виходячи з розрахованих розмірів і складеного креслення — кількість необхідного для монтажу конструкції матеріалу.

У кожному конкретному випадку всі ці параметри можуть бути різними, так як розрізняються і площі приміщень, виділених під сходи, і висота стелі, тому заміри завжди проводяться індивідуально.

Розміри стельового отвору будуть залежати від кута нахилу верхнього маршу конструкції. А починатися такий проріз він повинен в тому місці, де відстань від стелі до сходинки буде становити 2000 мм, тобто трохи більше зростання високої людини.

Кут нахилу сходового маршу залежить від висоти підйомуце – висота потоку плюс товщина перекриття) і тієї площі, яка може бути відведена під будівництво, тобто від довжини горизонтальної проекції маршу на площину підлоги. Якщо розміри приміщення не дозволяють вмістити один марш (а це трапляється досить часто), його розбивають на два або навіть більше. В цьому випадку розрахунок буде проводитись для кожного маршу окремо, але з дотриманням обов’язкових умов – кут крутизни та розміри ступенів зберігаються протягом усього сходів.

Ну а знаючи ці величини, нескладно визначити і довжину самого прольоту.

Нижче розташовані два калькулятора, які повинні допомогти у визначенні цих величин.

Калькулятор залежності довжини горизонтальної проекції сходів від кута її крутизни

Вкажіть запитувані значення і натисніть
«РОЗРАХУВАТИ ДОВЖИНУ ГОРИЗОНТАЛЬНОЇ ПРОЕКЦІЇ СХОДІВ»
Висота підйому (від підлоги до підлоги), метрів
Кут крутизни сходів, градусів

Калькулятор розрахунку довжини сходового маршу

Введіть потрібні значення і натисніть
«РОЗРАХУВАТИ ДОВЖИНУ СХОДОВОГО ПРОЛЬОТУ »
Висота підйому (від підлоги до підлоги), метрів
Довжина горизонтальної проекції, метрів

Після того як буде обчислена довжина маршів, висота і крутизна їх підйому, розраховують розміри ступенів. При цьому враховується середня довжина кроку людини, так як спуск і підйом по сходах повинен бути комфортний для мешканців будинку.

На схемі нижче представлені розміри сходинок, вважаються максимально комфортними для повсякденного користування. Приведені співвідношення, які в побуті прийнято називати «формулами зручності та безпеки».

Схема, що демонструє оптимальні розміри сходинок.

Правда, в цих співвідношеннях зовсім не враховується крутизна підйому сходи, адже розмір ступенів багато в чому залежить і від неї. Так, із зростанням кута нахилу маршу ступені робляться вище, а ширина проступей, навпаки, зменшується. Крім того, всі розрахунки на схемі виходять з довжини кроку в 600÷640 мм. А адже для деяких людей це може бути або дуже багато, або явно недостатньо.

Існує алгоритм, заснований на ергономіці руху людини, і враховує і довжину його кроку та кут нахилу сходового маршу. Приводити його в даній статті не станемо – але він реалізований у пропонованому нижче калькуляторі.

Калькулятор розрахунку розміру ступенів маршових сходів

Вкажіть запитувані значення і виберіть по черзі який розраховується параметр висоти або ширини щабля.
Після цього натисніть «РОЗРАХУВАТИ РОЗМІР ЩАБЛІ»
Приймається в розрахунок довжина нормального кроку господаря драбини, мм
Планований кут крутизни сходів, градусів
РОЗРАХОВУЄМО:

— ширину ступеня

— висоту сходинки

Ці параметри ступенів – поки орієнтовні. Висоту підйому сходи (маршу) ділять на отриману висоту сходинки. Отримане значення округлюється, причому бажано, щоб вийшло непарне число. Ну а потім повторне поділ висоти сходи на число ступенів вже дасть точну висоту.

Якщо ширина проступи здасться недостатнім, то її можна збільшити за рахунок виступу над нижньою сходинкою. Ширина цього виступу не повинна перевищувати 50 мм, але цього, як правило, цілком достатньо, щоб привести щабель до максимально комфортним для підйому і спуску розмірами.

Коли всі параметри будуть визначені, можна переходити до процесу створення проекту-креслення. Його можна виконати і від руки — головне, щоб схема вийшла акуратною і зрозумілою. Причому на ній необхідно обов’язково проставити всі розміри конструкції.

У нижній частині креслення можна відразу записувати, скільки і яких деталей необхідно буде підготувати для складання конструкції.

Ще два креслення сходів на каркасі з профільних труб. Можуть підійти для маршів перед вхідними дверима в будинок.

Відразу ж потрібно визначитися, яким буде огородження сходів – без нього ступінь безпеки експлуатації різко знижується. Це можуть бути металеві нікельовані стійки, дерев’яні фігурні балясини з поручнями, або ж ковані або зварні ажурні огорожі.

Як виготовити огорожу для домашньої сходи?

Нехтувати монтажем огорож ніс варто неї забувайте, що сходами будуть користуватися діти і люди поважного віку. Так і для здорової людини така міра обережності ніколи зайвою не буде. Докладніше про цих питаннях – в спеціальній статті «Установка балясин на дерев’яну драбину».

Приклад монтажу сходів на «ламаних» косоурах покроково

Після того, як буде складено проект і зроблені розрахунки необхідних матеріалів, можна приступати до робіт.

Для виготовлення металевої драбини з профільної труби самим використовуваним її розміром є прямокутне перетин 60×80 мм. Крім неї, потрібно труба розміром 25×25 або 30×30 мм для перемичок поверхні щаблів, на які будуть монтуватися дошки проступей.

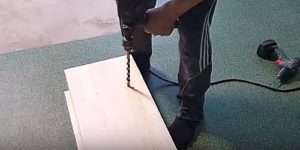

Для прихованого закріплення дерев’яних проступей на каркасі рекомендується використовувати спеціальні анкери з саморізами, наприклад «Fisher TB». Їх розмір буде залежати від товщини дошки ступені, так як вони повинні будуть не тільки закріплюватися в трубі каркаса, але і на ⅔ входити в товщину дошки. Приклад такого анкера і принцип його кріплення — добре показано на ілюстрації нижче.

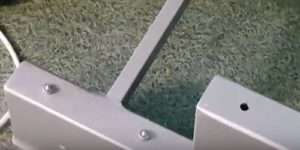

Анкери «Fisher TB» для прихованого кріплення щаблів сходи на металевому карасе

Для ступенів береться якісна, добре оброблена дошка товщиною в 30÷40 мм. Перевагу варто віддавати деревині листяних порід – дуб, ясен, бук, клен. Але можна використовувати і «економ-варіант» сосну, але тільки високої якості і добре просушену.

З інструментів для роботи над конструкцією необхідно підготувати: зварювальний апарат, «болгарку» (куто-шліфувальну машинку) і круги для різання металу та обробки зварних швів, шуруповерт, електричну дриль і свердла по металу і дереву, електричний лобзик або ручну циркулярку. Добре, якщо є просторий робочий стіл або майданчик з ідеально рівною поверхнею, що дозволяє виконувати зварювальні роботи. Для фіксації деталей перед зварюванням потрібні струбцини.

Приклад монтажу сходів на ламаних косоурах показаний нижче в таблиці. Такого добре організованого робочого місця можна тільки позаздрити.

Ілюстрація Короткий опис виконуваних операцій
Для того щоб косоур сходи, виготовлений з профільної труби, вийшов акуратним на зовнішній вигляд і бездоганно надійним в експлуатації, його деталі повинні бути викладені і з’єднані ідеально точно і рівно. Для цієї мети в розглянутому прикладі майстер зробив розмітку робочого столу, на якому буде вироблятися фіксація деталей між собою.
Поверхня столу разлиновывается на квадрати або прямокутники, рівні розрахунковим параметрам висоти і ширини основи під сходи. Згідно з цим лініях розмітки і будуть викладатися деталі конструкції.
В даному випадку, прямокутники мають розмір 260×200 мм, тобто ширина щаблі складатиме 260 мм, а її висота — 200 мм

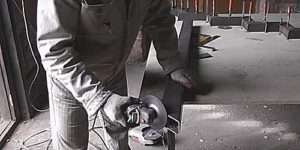

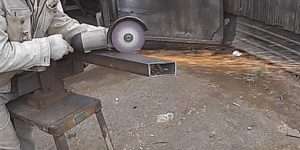

Деталі для виготовлення косоура виготовляються з цілої металевої профільної труби, що розмічається, а потім нарізається з допомогою «болгарки».
Щоб вийшли строго прямокутні ступені, зрізи роблять під кутом в 45 градусів. Потім, при стикуванні окремих деталей, вони складуть прямий кут.
Зручність при виготовленні косоура з цього матеріалу полягає в тому, що скільки-небудь значущих відходів від труби — практично не залишається. Це пов’язано з геометрією профільної труби.
Виконавши різ під кутом в 45 градусів, трубу необхідно перевернути і поєднати зрізи, так, щоб вони утворили прямий кут.
Викладаються деталі на столі, по намальованих ліній.
Якщо між деталями утворився невеликий зазор, то край зрізу можна злегка підкоригувати.
Щоб лінії зрізу деталей ідеально поєдналися між собою, до них необхідно прикласти лінійку і провести з допомогою олівця, якомога ближче до краю, на одній або на шпалерах деталях паралельні лінії, за якими і буде проводитися їх коригування.

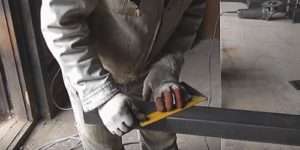

Коригування нерівного краю елемента конструкції проводиться за допомогою «болгарки» з установленим на неї шліфувальним колом. Причому цей процес повинен більшою мірою полягати в зачистці торця деталі, а не в повноцінному зрізі, так як він знову може вийти недостатньо рівним.

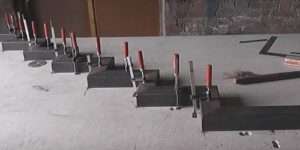

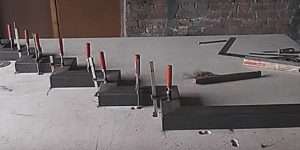

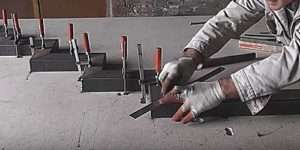

Готові деталі, після їх викладання на поверхні столу (майданчика), відразу ж фіксуються на ньому за допомогою струбцин. Для цього в демонстрованому прикладі майстер висвердлив у поверхні спеціальні отвори для закладу нижньої губки струбцини.
Природно, остаточна фіксація проводиться після ретельного контролю перпендикулярності деталей і їх лінійних розмірів.

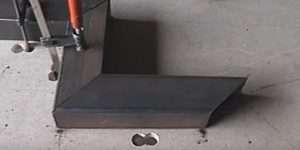

Потім, приклавши і поєднавши зачищений край до закріплених на столі деталей косоура, необхідно розмітити наступну деталь конструкції. Для цього, орієнтуючись на розмітки на столі, на верхній і нижній стороні труби, що має ширину 60 мм, від її зрізаного краю відкладається ширина щаблі, тобто в даному випадку — 260 мм
Після цього на бічних сторонах профільної труби, з’єднуються лінією верхні і нижні знайдені точки. При цьому отримана лінія повинна розташовуватися під кутом в 45 градусів.
Додатково варто проконтролювати утворився кут — у хорошого майстра для цього є спеціальні шаблони або косинці з саме кутом в 45 градусів.

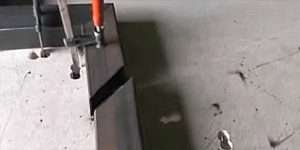

Наступним кроком по знайденій лінії виконується акуратний і, наскільки це можливо — рівний рез труби. Цей процес здійснюється з допомогою «болгарки».

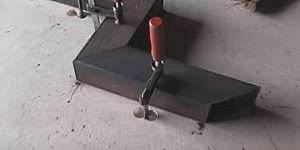

Для того щоб труба не зміщувалася, так як на неї буде чинитися досить значний тиск, її необхідно жорстко зафіксувати в лещатах або притягти до столу струбцинами.
У результаті виходить чергова деталь.

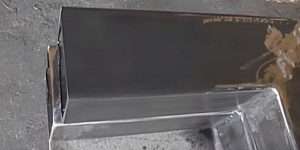

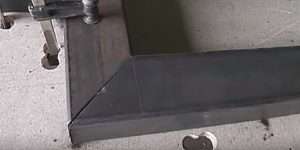

Край труби вийшов, як видно на фотографії, досить рівним, тому цього разу цілком можна обійтися без операції коригування торців.
Після цього готову деталь точно поєднується з іншою конструкцією, вивіряється її положення, а потім проводиться остаточна фіксація до поверхні столу за допомогою струбцини.

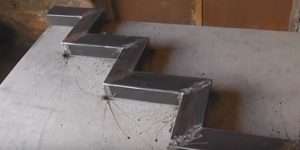

Коли всі деталі будуть готові, викладені і закріплені на поверхні столу, їх необхідно прихопити між собою.

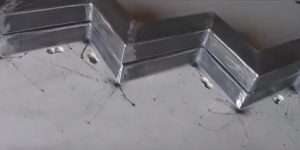

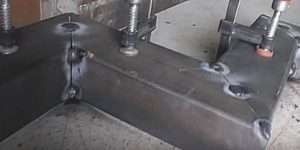

Первинна фіксація здійснюється невеликими прихватками. Зварні точки ставляться по кутах труби і на боці, шириною 80 мм, приблизно посередині.
Про те, які електроди краще використовувати, і який струм виставляти – розповідати не будемо. Той, хто розбирається в зварюванні — сам визначить. А для новачків виготовлення такої складної конструкції — все ж не сама вдала завдання для напрацювання досвіду.
Після скріплення одного боку косоура, його слід акуратно перевернути і викласти догори стороною, з якою ще не вироблено точкове скріплення.
Прихоплюється ця сторона конструкції таким же чином, як і протилежна.
Після того, як всі деталі будуть з усіх боків схоплені точкової зварюванням, ще раз перевіряють рівність складання, а потім переходять до зварювання суцільним швом. Причому, шов починають варити від кутів труби до центральної точки.
При цьому необхідно врахувати, що, проваривши кожен із швів з одного боку косоура, конструкцію необхідно перевернути і відразу ж проварити паралельний стик, інакше збірку може повести.
Після з’єднання зварюванням широких боків труби, проводиться зварювання бічних швів.
Після повного зварювання конструкції, шви необхідно очистити від шлаку, а потім дуже добре зачистити шліфмашинки, так як на них не повинно бути задирок.

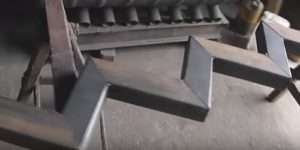

В результаті обробки косоур повинен виглядати приблизно так, як показано на ілюстрації.
Змонтувавши обидва косоура, їх необхідно скласти між собою, щоб перевірити ідентичність.
Всі деталі ступенів косоурів повинні повністю збігатися.
Не варто панікувати, якщо виявляться деякі відхилення. Але виправити їх все одно доведеться, інакше сходи будуть мати перекіс.
Спочатку всі секції косоура необхідно виміряти, а потім привести всю конструкцію до загальними розмірами, тобто обрізати або наростити її крайні елементи.

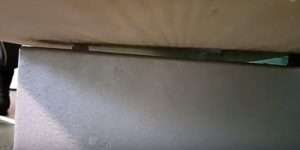

На цьому фото показана різниця, що виникла між двома крайніми деталями після проведення зварювальних робіт — крайній відрізок переднього косоура став трохи коротше. Тому його доведеться наростити, наваривши на нього шматок труби, який потім обрізається до необхідного розміру, а зварювальний шов ретельно зачищається.

Email Radiator 0,75 L 0008

Після того як косоури будуть остаточно готові, їх слід одразу ж пофарбувати. Для цього потрібно фарба по металу, яка не тільки зробить вигляд виробів акуратним, але і буде захищати матеріал від появи корозії.

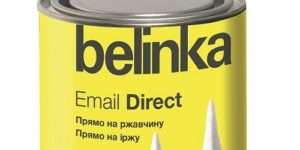

Сьогодні в будівельних магазинах представлений великий вибір фарби різних виробників, яка може наноситися на метал навіть без попереднього очищення від іржавого нальоту.
Але краще все ж таке очищення виконати, встановивши на «болгарку» металеву щітку.
А перед фарбуванням незайвим буде і знежирити поверхні, протерши їх ганчіркою, змоченою в уайт-спіриті.

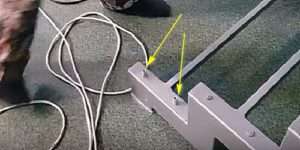

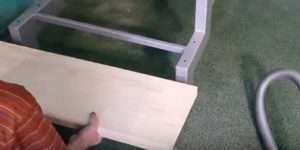

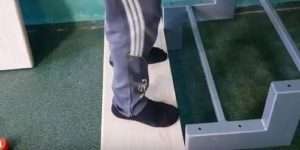

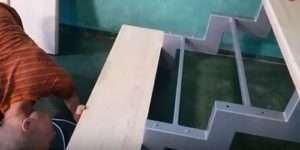

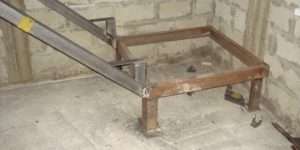

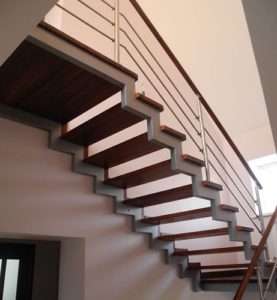

Готові косоури встановлюються в запланованому для сходів місці. Їх кріплення здійснюється по-різному — так, найчастіше вони фіксуються до підлоги і міжповерхового перекриття.
Інший варіант — косоур, який буде розташований біля стіни, закріплюється безпосередньо на ній надійними дюбельными або анкерними кріпленнями. Однак, таке кріплення можливо в тому випадку, якщо сходи буде монтуватися тільки уздовж капітальної надійної стіни. Якщо ж межэтажный перехід буде проходити вздовж внутрішньої каркасної стіни, обшитої, наприклад, гіпсокартоном, то основними місцями фіксації сходів має бути підлогу та перекриття.
Якщо будується двухмаршеві сходи з забіжними ступенями на повороті, то це необхідно передбачити в проекті, так як зовнішня ширина забіжних буде більше, ніж у рядових ступенів.
Крім цього, в області розташування забіжних ступенів зазвичай встановлюються зміцнюючі конструкцію стійки.
Для того щоб дерев’яні сходи не прогиналися під вагою людини, косоури, після їх установки і закріплення на місці, рекомендовано з’єднати однією або двома профільними трубами 25×25 мм
Ці елементи не тільки зроблять ступені більш жорсткими, але і зв’яжуть між собою косоури, надавши конструкції більш високу надійність.
Перемички у каркасі під ступені фіксуються на конструкції після того, як косоури будуть закріплені на своєму «штатному місці».
Якщо ж планується між двома прольотами зробити межмаршевую перехідну площадку, що значно спростить виготовлення конструкції, то під настил дощок виготовляється квадратний або прямокутний каркас зі стійками, що упираються в підлогу, до якого вже приварюється нижня сторона верхнього прольоту і верхня сторона нижнього.
Причому, зварні роботи проводяться на місці установки сходів.
Після проведення додаткових зварювальних робіт, металева конструкція ще раз фарбується.
Коли каркас під сходи буде повністю готовий, можна переходити до фіксації на ньому дерев’яних деталей ступенів.
Буде показаний приклад прихованого кріплення за допомогою анкерів «Fisher TB», спеціально призначених для кріплення дерев’яних деталей до порожнистої сталевого профілю.
Для цього на горизонтальних ділянках косоурів просвердлюються отвори для анкерів діаметром 9 мм Отвір повинен пройти тільки через верхню стінку труби.
Для кріплення однієї ступені необхідно чотири анкера – по два з кожної сторони.
Наступним кроком необхідно точно позиціонувати отвори на тильній стороні дерев’яної ступені.

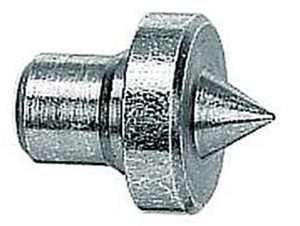

Для цього при придбанні анкерів рекомендується відразу купити і спеціальні мітчики «Fisher TBZ-2», хоча б чотири штуки. Такий мітчик показаний на ілюстрації.
Діаметр циліндричної частини такий, що мітчик точно, без люфту, входить в просвердлені 9-міліметрові отвори.
Мітчики TBZ-2 вкладаються у всі чотири отвори ступені, гострими наконечниками вгору.
Тепер, поверх мітчиків, на каркас встановлюється дерев’яна дошка проступи. При цьому ретельно контролюється її положення, тобто прилягання до вертикальних стійок, ширина свеса ступені, бічний виніс за межі косоура – усі дерев’яні проступи маршу сходів повинні розташуватися строго по одній лінії.
Коли щабель точно виставлена, необхідно домогтися, щоб на зворотне стороні чітко закарбувалися центри просвердлених в металевому підставі отворів. Це дасть можливість ідеального суміщення отворів, які будуть свердлитись в дошці.
Для цього на щабель необхідно щільно притиснути. Як видно на ілюстрації, майстер просто встав на ходу, і цього буде цілком достатньо, щоб на дошці залишилися чіткі конусоподібні сліди від гострих кінців мітчиків.
Тепер по залишеним точкам-вм’ятин на дошці висвердлюються некрізні отвори. З даним варіантом кріплення отвори повинні бути діаметром 14 мм, а глибиною – 25 мм.
Щоб не помилитися у глибині свердління і не «прошити» дошку наскрізь, краще всього встановити на електродриль обмежувач глибини. Або ж, принаймні, на самому свердлі зробити позначку граничної глибини, наприклад, накрутивши кільце з ізоляційної стрічки.
Після цього в отвори металевого каркаса вставляються до упору пластикові розпірні анкери.
Наступним кроком у них шуруповертом вкручуються входять в комплект саморізи. Саморіз при укрученні развальцует нижню циліндричну частину анкера, і цим самим створить надійне з’єднання зі стінкою труби.
Не варто боятися того, що сам анкер – пластиковий. Він розрахований саме на такі навантаження і вже давно перевірений практикою будівництва каркасних сходів.
Крім того, получающееся кріплення володіє певною еластичністю, що запобігає неприємні скрипи, які найчастіше виникають при прямому кріпленні дерева до металу саморізами.
Після такої фіксації зверху каркаса виступають рельєфні широкі боку анкерів, і їх розташування в точності відповідає розташуванню отворів на тильній стороні ступені.
Наступним кроком отвори в дерев’яній проступи заповнюються столярним клеєм або «рідкими цвяхами», призначеними для склеювання деревини — це забезпечить максимально надійну фіксацію ступені на сталевому каркасі.
Після цього дошка ступені встановлюється на каркас, так, щоб циліндричні рельєфні частини анкерів увійшли в отвори, висвердлені в дошці.
Далі, дошку необхідно добре притиснути, щоб анкери максимально глибоко увійшли в заповнені клеєм канали.
На малюнку добре видно, наскільки анкери увійшли в отвори проступи – спеціально продумана геометрія цих кріплення задає невеликий зазор, що гасить вібрації і запобігає скрип сходів.
Коли клей, на який щабель посаджена, повністю схопиться, вона гарантовано міцно зміцниться на каркасі.
Таким же чином кріпляться всі інші ступені.

Після того як всі проступи будуть встановлені на місце, можна переходити до монтажу огорожі сходів. Важливо пам’ятати, що деталі огорожі необхідно встановлювати на відстані не більше 150 мм одна від одної, особливо в тих випадках, коли в будинку проживає маленька дитина. Але про це – детальніше у спеціальній статті, до якої веде вже рекомендована вище посилання.

* * * * * * *

Автор висловлює надію, що читач в достатній мірі усвідомив, як проводяться етапи розробки проекту, виготовлення деталей і складання їх в єдину конструкцію. Володіючи такою інформацією, можна реально оцінити власні сили і прийняти зважене рішення: зайнятися чи самостійним виготовленням сходової конструкції з профільних труб, або все ж довірити цю надзвичайно відповідальну роботу професіоналам.

І на завершення публікації – відео, в якому показано приклад монтажу сходів на одному косоуре з профільної труби

Відео: виготовлення сходів на монокосоуре з профільної труби
