Встановлення снігозатримувача на даху з металочерепиці

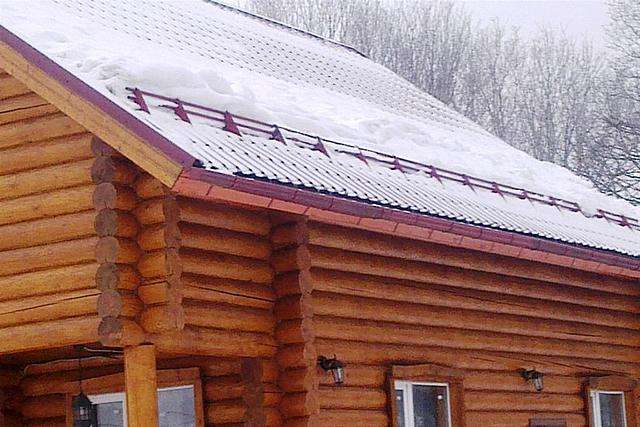

Скупчилися на даху пласти можуть представляти цілком реальну небезпеку, особливо у весняний період, коли починаються відлиги, і верхні шари набухають вологою, важчають, а нижні — перетворюються на лід. З металевої покрівлі подтаявшая знизу сніжно-крижана маса може легко зійти вниз, не тільки пошкоджуючи систему водостоків, завдаючи шкоди господарських будівель, але і загрожуючи серйозними травмами для людей або тварин. Встановлення снігозатримувача на даху з металочерепиці дозволить уникнути багатьох цих неприємних моментів, підвищить безпеку експлуатації даху, збільшить довговічність покрівлі, так і будівлі в цілому.

Зміст статті

  • 1 Навіщо потрібна снегозадерживающая система на даху?
  • 2 Різновиди покрівельних систем снігозатримання
    • 2.1 Функціональні призначення снігозатримуючих систем
    • 2.2 Конструкція і форма снігозатримувачів
  • 3 Розрахунки, необхідні для вибору снігозатримуючих систем
    • 3.1 Калькулятор розрахунку навантаження снігових наносів на систему снігозатримання
  • 4 Монтаж снігозатримувачів різних типів
    • 4.1 Інструменти для роботи
    • 4.2 Підготовчі роботи
    • 4.3 Встановлення трубчастих снігозатримувачів
    • 4.4 Монтаж кутових снігозатримувачів
    • 4.5 Установка точкових снігозатримувачів
  • 5 Характерні помилки при монтажі снігозатримувачів
    • 5.1 Чому не витримують і зриваються кронштейни?
    • 5.2 Чому виникають протікання в місцях кріплення снігозахисту?
    • 5.3 Чому виходять з ладу кріплення?
    • 5.4 Чому снігові маси проривають снегозащиту?
    • 5.5 Чому снігозатримуючі системи не справляються зі своїми функціями?
  • 6 Відео: Монтаж снігозатримувача «GRAND LINE» на дах з металочерепиці

Навіщо потрібна снегозадерживающая система на даху?

Кліматичні особливості багатьох російських регіонів такі, що в зимовий період велика кількість снігових опадів нерідко досягає вельми вражаючих показників. Зрозуміло, що уникнути утворення снігових шапок навіть на ідеально гладкої покрівлі — не вийде, якщо, звичайно, ухил скатів не зроблено занадто крутим (більше 60 градусів).

Випав в безвітряну погоду сніг акуратно лягає на покрівельне покриття, а вдень, під впливом прямих сонячних променів і підвищення температури, починає підтавати. До вечора ж на ньому утворюється крижана рельєфна кірка, так як температура знижується. Така поверхня стає вельми сприятливою для закріплення наступних снігових шарів.

Снігові шапки під впливом власної ваги зриваються вниз, представляючи загрозу для людей, а нерідко захоплюючи за собою навіть саме покрівельне покриття

Товщина снігового шару за зимовий період може зрости до вельми значних величин. Але утримуватися нескінченно така маса на даху навіть з невеликим ухилом — не може. І, досягнувши певного критичного стану, сповзає зі ската, часто — дуже різко, лавиноподібно, при цьому нерідко захоплюючи за собою і покрівельний матеріал.

Така ситуація може закінчитися трагічно для людини або тварини, випадково опинився в цей момент під карнизом даху або в безпосередній близькості від нього. І навіть у найкращому випадку, якщо не розглядати все в настільки похмурих тонах, схід такої сніжної «лавини» здатний принести значний збиток господарству — викликати необхідність термінового ремонту покрівельного покриття або серйозно пошкодити дворові споруди.

Для того щоб звести до мінімуму ймовірність виникнення подібних ситуацій і були розроблені спеціальні снігозатримуючі системи різних конструкцій. Ці нехитрі, в принципі, пристосування покликані надійно утримувати зібралися великі маси снігу на покрівлі, не даючи їм різко зійти вниз. При настанні потеплення, коли сніг починає активно танути, тала вода, по рельєфу металочерепиці, поступово буде стікати у водостічний жолоб і відводитися в зливову каналізацію.

Крім того, щоб уникнути утворення бурульок і полою між карнизних свесом і ринвою, деякі дбайливі господарі облаштовують ще і підігрів краю покрівлі, а також безпосередньо самого жолоба. Ця система включається в зимовий період в міру необхідності. Але про неї — особлива розмова, потребує окремої публікації.

Установка снігозатримуючих елементів здійснюється в певних областях покрівлі — по краю даху, зверху мансардних вікон, над трубами вентиляції та димаря. Це необхідно, щоб крижані і сніжні маси не пошкодили ці конструкції при сповзання вниз.

Відлига – сніг поступово просідає, і тала вода за системою водостоків відводиться в зливову каналізацію

Ще до недавнього часу на дахах російських приватних будинків практично не встановлювалися системи стримування снігу. Тому традиційним заняттям було кілька разів за зиму очищати покрівлю вручну за допомогою лопат. Необхідно сказати, що ця задача не з легких, а крім того, робота по очищенню даху — небезпечна.

Сьогодні ж встановлення снігозатримувача передбачається будівельними стандартами і нормами. До речі, цікавий навіть той факт, що в європейських країнах із суворими і сніжними зимами (Скандинавія), будинок, на даху якого не встановлені системи стримування снігу, не може бути застрахований, так як будівля вважається недобудованим та не відповідає нормам безпеки.

Елементи системи стримування снігових мас можуть бути розраховані на різну навантаження, яка може коливатися від 80 до 300 кг на метр. Системи, розраховані на більш високу навантаження, цілком можуть стати хорошою опорою, яка використовується в комплексі з покрівельної сходами і містками, при проведенні профілактичних і ремонтних операцій. Таким чином, вони стають складовою загальної системи безпеки проведення робіт на даху.

Різновиди покрівельних систем снігозатримання

Снігозатримуючі системи можна розділити на дві категорії — це по виконуваним ними функціям і по конструкції, від якої залежить і їх зовнішній вигляд. Необхідно відзначити, що естетична форма снігозатримувачів здатна навіть надати акуратність і естетичність даху. Тому, вибираючи з асортименту пропонованих до продажу систем, на дизайнерське рішення, в якому вони виконані, теж цілком можна звернути увагу.

Функціональні призначення снігозатримуючих систем

У зв’язку з тим, що сьогодні виробники пропонують різні варіанти виробів, розрахованих на виконання певних функцій, необхідно визначити, чим вони відрізняються між собою. Отже, у спеціалізованих магазинах можна знайти наступні системи:

Елементи снігозатримання органічно «вплітаються» в загальну систему забезпечення безпеки робіт на покрівлі

  • Конструкції, частково затримують снігові маси. У весняний період сніг сповзає з верхніх областей даху і впирається в своєрідний бар’єр, а потім поступово тане, що дозволяє волозі частково випаруватися, а частково піти в зливову або дренажну каналізацію. Тобто водостоки не бувають завантажені великими потоками води, а пласт снігу не має можливості в повному обсязі впасти з даху.
  • Бар’єри для повного затримування снігу на певних ділянках даху, тобто вони повністю перекривають дорогу снігу в певному місці. Коли ж він починає танути, вода проходить під встановленим бар’єрним елементом або обтікає його з обох сторін. Це дозволяє направити водяні потоки в необхідному напрямку, убезпечивши певні ділянки даху, наприклад, димохідні та вентиляційні труби, мансардні вікна та інші елементи.

Цілком прийнятний просвіт між снегоудерживающей поперечиною і покрівельним покриттям. Тонкий шар снігу, по хвилях черепиці – не представляє особливої небезпеки, а товстий замет буде надійно стриманий.

  • Третій варіант — це системи, які здатні стримувати тільки великі маси снігу, так як при їх встановленні, між їх елементами і поверхнею даху, передбачені досить великі зазори. Такі системи необхідні для дахів, покритих бітумної м’якою черепицею, має шорстку поверхню, завдяки чому, на ній добре затримується сніг. Крім бітумного покриття, такі системи з успіхом використовуються на дахах, покритих металочерепицею.

Який з варіантів обрати — залежить від кількох факторів, до яких можна віднести середньостатистичні дані про товщину снігового покриву у зимовий період в конкретному регіоні, кут нахилу даху, гладкість або шорсткість покриття, а також його рельєф. Наприклад, якщо снігу взимку багато, і товщина його шару на даху може доходити до 500÷1000 мм, то необхідно встановлювати останню з перелічених різновид системи, так як невеликі маси снігу і талі води повинні вільно покидати дах.

В регіонах, де снігова навантаження не настільки велика, можуть бути встановлені снігозатримувачі, частково стримують сніг, то є перший варіант із зазначених.

Конструкція і форма снігозатримувачів

Цікаво, що сама система утримування на даху випали снігових мас — аж ніяк не нова. Люди вже досить давно навчилися протидіяти можливому неконтрольованого сходу снігу і льоду зі скатів покрівлі. Так, в деяких країнах Північної Європи в якості снігозатримувачів використовувалися колоди невеликого діаметру, які прив’язували до коника даху і спускали на мотузках до необхідного рівня ската, ближче до карнизного звису.

Снігозатримувач гратчастого типу – як невеликий ажурний металевий паркан, встановлений паралельно карнизу покрівлі

Сьогодні ж виробниками розроблено кілька видів систем, що мають різну форму і конструкцію. Тому з них цілком можна вибрати варіант, який найбільшою мірою підійде для певного рельєфу покрівельного покриття.

Необхідно сказати, що для деяких плоских покрівельних матеріалів, таких, як бітумна черепиця або фальцевое металеве покриття, підходять практично будь-які снігозатримуючі конструкції. Але для металочерепиці та деяких інших покрівельних матеріалів, що володіють виражено високим рельєфом, необхідно підбирати визначену модель систем.

При виборі обов’язково приймається до уваги і те, що снігозатримуючі елементи повинні бути зафіксовані на покрівлі жорстко. А значить, їх необхідно розташувати в тих місцях, де покрівельне покриття має надійний упор на дошки або бруски обрешітки, так як тонкий метал покриття не здатний витримати великі навантаження.

Ще один важливий момент — всі металеві снігозатримувачі обов’язково повинні мати захисне полімерне покриття. Інакше століття їх буде недовгий через пару років їх просто «зжере» корозія.

  • Пластинчасті снігозатримувачі — це відмінний вибір для крівлі, покритих металочерепицею, так як вони мають невелику вагу, а конструкція здатна рівномірно розподілити снігове навантаження. Найчастіше такі системи використовують на дахах, кут скатів яких складає не більше 30 градусів. Пластинчасті снігозатримуючі елементи являють собою цільні або перфоровані пластини, які закріплюються на даху з допомогою спеціальних кронштейнів, що прикручують до системи решетування покрівельними саморізами.

Перфорований пластинчастий снігозатримувач

  • Кутові снігозатримувачі — це самий простий і доступний варіант. Вони являють собою металеву смугу, зігнуту у вигляді куточка певного розміру. Верхня, повернутим до конька грань елемента, при її закріпленні встановлюється під прямим кутом до поверхні покрівлі, що перешкоджає вільному сходу снігових мас, надійно стримуючи їх на даху.

Такі системи теж часто використовуються на дахах, покритих металочерепицею. Вони не володіють високою міцністю і не розраховані на високу точкову навантаження. Тому не можуть бути, наприклад, опорою для майстра в період проведення ремонтних або профілактичних робіт.

Закріплюються кутові снігозатримувачі по гребенях хвиль рельєфу покрівельного покриття. Фіксація систем проводиться за допомогою тих же покрівельних саморезов.

Кутові снігозатримувачі – найбільш прості і дешеві, що зумовлює їх високу популярність серед домовласників

  • Гратчасті або сітчасті снігозатримувачі являють собою звичайну решітку. Вона може бути зроблена з цілого металевого листа, у якому вирізують отвори різних конфігурацій, або ж зварена з металевої смуги, круглих або профільних труб. Конструкція також не відрізняється особливою складністю, тому такі снігозатримувачі досить популярні. Крім того, вони досить непогано виглядають на дахах сучасних приватних будинків.

Гратчасті снігозатримувачі, встановлені за карнизного краю.

Для фіксації гратчастих снігозатримуючих систем застосовують спеціальні опори, які встановлюються в області карнизного звису покрівлі. Але нерідко цей снегоудерживающий бар’єр піднімається вище — на одну або дві лінії рельєфу металочерепиці. Решітка чудово розріджує великі маси снігу при їх ковзанні по схилу даху, і затримує полій до її танення.

Снігозатримувачі гратчастого типу, при правильному виборі та розстановці кронштейнів, здатні надійно утримувати дуже значні снігові маси

Решітки, при їх установці на дах, можуть утворювати різний по висоті зазор між нижньою планкою і покрівельним покриттям. Тому, купуючи системи такого типу, необхідно уточнити цей параметр.

  • Точкові кутові снігозатримувачі — це одиничні елементи, які встановлюються на покрівлі в кілька рядів, зазвичай в шаховому порядку. На відміну від інших снігозатримуючих систем, точкові елементи, як правило, встановлюються в процесі монтажу покрівлі. Їх закріплюють на решетуванні кроквяної системи, фіксуючи в поглиблення хвилі покрівельного матеріалу після його закріплення.

Точкові снігозатримувачі – встановлюються на дахах з хвилястим профілем, по нижній хвилі штучного покриття

До речі, такі нехитрі пристосування бувають вельми ефективні. При їх правильній розстановці, сніг на даху розподіляється рівномірно. Інша справа, що при занадто великих наносах вони можуть і не до кінця впоратися зі своїм завданням.

Точкові снігозатримувачі виробниками позиціонуються, як одні з найбільш ефективних, хоча з цим можна і посперечатися.

Крім того, у таких точкових бар’єрів є особливості установки – їх подовжені кронштейни заводяться під штучний покрівельний матеріал. Так що для металочерепиці подібний варіант навряд чи можливий.

  • Снігозатримувачі«підкови». Не так давно в спеціалізованих магазинах з’явилися системи, які також можна віднести до точковим. Їх називають «підковами» через характерної форми. Ці металеві деталі виготовляються спеціально для певних профілів металочерепиці, тобто підходять до такого покрівельного покриття як не можна краще.

Підковоподібні точкові снігозатримувачі випускаються під конкретний профіль металочерепиці.

Снігозатримувачі«підкови» мають вигнуту форму, продуманий під конкретний профіль розмір. А з боків на них передбачені монтажні майданчики з отворами для закріплення їх на покрівлі до напрямних обрешітки.

  • Трубчасті снігозатримуючі системи також користуються дуже широкою популярністю. Їх встановлюють на різні покрівельні покриття. Конструкція проста і зрозуміла, тому монтувати систему зазвичай буває не особливо складно.

Снігозатримувачі трубчастого типу – кількість перекладин може змінюватись

Ці снігозатримувачі складаються з кронштейнів і металевих труб, що мають діаметр від 15 до 30 мм. Кронштейни закріплюються на площині ската штатними покрівельними саморізами з певним кроком, по лінії фіксації листів до обрешітки.

Труб в цій конструкції захисних систем може бути від двох до чотирьох. Вони працюють за тим же принципом, що і гратчасті, тобто розрізають сповзають по схилу пласти снігу, не даючи їм впасти вниз всією масою. Іноді трубчасті снігозатримувачі встановлюються в кілька рядів — це необхідно в тому випадку, якщо дах має досить велику площу, а будинок знаходиться в регіоні з дуже сніжними зимами. Про це буде розказано трохи нижче.

Всі різновиди снігозатримуючих систем виробляються в різному колірному оформленні зовнішнього захисного полімерного покриття. Тому їх можна підібрати під будь-який колір покрівельного матеріалу (за шкалою RAL).

Розрахунки, необхідні для вибору снігозатримуючих систем

Вибір виду конструкції буде також залежати від міцності кроквяної системи даху. Зрозуміло, що якщо встановити повністю стримуючі сніг елементи, то покрівля повинна спокійно витримувати навантаження від збирається на ній наносів. Але це завжди передбачається ще при проектуванні даху – міцність елементів кроквяної системи закладається необхідний експлуатаційний запас.

Покрівля-то повинна витримати, якщо вона спроектована за всіма правилами. Але вектор прикладання навантаження, спричинений масами снігу, розкладається на дві складові – перпендикулярно схилах та вздовж них, по лінії скатів. І ця поздовжнє навантаження може бути досить значною, здатної зрізати або відвернути кріплення снегоудерживающих елементів.

Це все робиться для того, щоб перед тим, як зупинити свій вибір на певному варіанті снігозатримувачів, зробити попередні розрахунки та скласти проект монтажу цих елементів на скати покрівлі, враховуючи різні моменти. Від того, наскільки правильно будуть зафіксовані снігозатримуючі пристосування, залежить їх функціональність, безпеку і тривалість експлуатації. У розрахунок приймається чимало факторів:

  • Ухил ската покрівлі. Цей параметр безпосередньо впливає на величину вектора сили, спрямованого уздовж ската. Так, якщо кут ската перевищує 15 градусів, то на снігозатримувачі буде випадати дуже високе навантаження. І вона, до певної межі, стрімко зростає з підвищенням ухилу! Тому в такому випадку рекомендовано використовувати трубчасті або гратчасті системи.

Не знаєте точно, під яким кутом розташовані скати покрівлі?

Це нескладно математично обчислити, застосувавши відомі тригонометричні формули. Виміряти лінійні розміри даху зможе, напевно, кожен, а потім отримані значення — просто підставити в спеціальний калькулятор взаємозалежності висоти покрівлі і кута її крутизни.

  • Особливості покрівельного покриття, у даному випадку, металочерепиці. Для всіх типів металочерепиці, крім «Монтеррей», підходять універсальні кріплення снігозатримувачів. Для «Монтеррей», в силу особливостей профілю, випускаються спеціальні, які дозволяють обійтися без додаткового посилення решетування, якого не уникнути при установці на нього універсальних систем.
  • Кліматичні умови регіону — мається на увазі середньостатистичний рівень товщини снігового покриву, характерний для регіону проживання. Про це буде сказано трохи нижче.
  • Кількість рядів снігозатримуючих елементів визначається на підставі проведених розрахунків, до яких ми зараз і перейдемо.

Розраховуючи снегозадерживающую систему, дуже важливо домогтися рівномірного навантаження на металочерепицю, а також на конструкцію кроквяної системи. Важливо пам’ятати, що не можна закріплювати кронштейни непоредственно на карнизних звісах покрівлі. Вони повинні знаходитися на жорсткому підставі, інакше звиси можуть не витримати снігове навантаження.

Отже, як провести розрахунок.

Слід чітко уявляти, що найбільш вразливим елементом системи утримування снігу є кронштейни з кріпильними елементами. Зрозуміло, що ймовірність того, що сніг своєю масою трубу розірве або грати, не особливо висока – скоріше, він выворотит кріплення або зігне кронштейн.

Кронштейни для снігозатримувачів мають певний ресурс стійкості до прикладеним навантаженням. І це враховується при плануванні системи снігозатримання

Кожен кронштейн, що випускається для подібних систем, має свої показники міцності. Так, наприклад, стандартний тримач № 76b для двотрубного снігозатримувач, здатний витримувати навантаження в 300 кг. А ось більш «легкий» варіант кріплення, кронштейн № 62, розрахований на граничну навантаження всього в 110 кг. Значить, це обов’язково необхідно врахувати при виборі системи і при плануванні її установки на даху. Цілком ймовірно, що один ряд бар’єрів не зможе утримати характерне для вашого регіону кількість снігу. Значить, доведеться встановлювати снігозатримувачі в два (а іноді і більше) ряду, рівномірно розподіляючи їх по довжині ската.

Як прорахувати навантаження, що випадає на систему снігозатримання?

Для цього можна скористатися наступною формулою:

M= i × L × Ns × sin α,

М — навантаження, обумовлене масою сніжних наносів, по краю ската кролі, спрямована вздовж покрівельного покриття.

i коефіцієнт враховує силу тертя про покрівельне покриття. Для металлочерепичных дахів не буде великою помилкою цей коефіцієнт прийняти за 0,8.

L — довжина схилу від коника до лінії встановлення снігозатримувача

Ns — значення снігового навантаження, встановлене шляхом багаторічних метеорологічних спостережень для конкретного регіону.

sin α — синус кута крутизни схилу покрівлі (α) — необхідний для правильного розрахунку вектора прикладення сили уздовж ската.

Звідки взяти значення Ns? Його можна уточнити у місцевої метеорологічної служби. Або ж скористатися таблицею або картою зонування території Росії за рівнем снігового навантаження. Зразок такої картки наведено нижче:

Карта-схема для визначення зони за рівнем снігового навантаження. Значення для кожної зони наведені нижче в таблиці.

Зони з середнім значенням снігового навантаження Значення в кПа Значення в кг/м2
I 0.8 кПа 80 кг/м2
II 1.2 кПа 120 кг/м2
III 1.8 кПа 180 кг/м2
IV 2.4 кПа 240 кг/м2
V 3.2 кПа 320 кг/м2
VI 4.0 кПа 400 кг/м2
VII 4.8 кПа 480 кг/м2

Щоб читачеві було простіше провести самостійний розрахунок, нижче розміщений калькулятор, який виконає обчислення буквально кілька секунд.

Калькулятор розрахунку навантаження снігових наносів на систему снігозатримання

Вкажіть запитувані значення і натисніть «РОЗРАХУВАТИ НАВАНТАЖЕННЯ НА СНІГОЗАТРИМУВАЧІ»
Зона за рівнем снігового тиску (визначити по карті)
I
II
III
IV
V
VI
VII
Довжина ската даху від коника до лінії встановлення снігозатримувача, м
Кут крутизни схилу покрівлі, градусів

Діапазон кутів крутизни покрівлі в калькуляторі обмежений 10 і 60 градусами. При занадто малих кутах сніг просто не стане сповзати з даху, і навантаження на систему, якщо її і встановити, буде мінімальною. В системі, в принципі, і немає потреби. А на крутих схилах, понад 60 градусів, сніг і зовсім не затримується. І установка будь-яких бар’єрів у таких услолвиях може принести більше шкоди, ніж користі.

Для чого необхідно отримане значення? Розглянемо на прикладі.

Припустимо, планується установка системи снігозатримання для даху будинку в Костромській області (IV зона). Крутизна схилу – 30 градусів. Довжина ската від коника до карниза – 5 метрів.

Розрахунок показує, що сніг в даних умовах здатний викликати навантаження в 480 кг на метр.

Довжина ската по лінії карниза – 8 метрів. Тобто сумарне значення навантаження складе 480 × 80 = 3840 кг

Якщо встановлювати кронштейни, здатні витримати 300 кг, то їх для установки в одну лінію потрібно 3840 / 300 = 12,8 ≈ 13 штук. Тобто, якщо знайти крок їх установки: 8 метрів / 12 = 0,667 м.

Такий крок можна вважати оптимальним. Не рекомендується монтувати кронштейни з кроком понад 1000, максимум 1100 мм, так як це може призвести до прогину труб снігозатримувачів. Але й занадто малий крок, менше 450 мм, теж не підійде, так як часто встановлені кріпильні елементи будуть значно послаблювати конструкцію обрешітки. Так що краще всього і оперувати в межах 500÷1000 мм.

Якщо ж планується установка кронштейнів з межею навантаження, скажімо, в 110 кг, то їх в одну лінію потрібно: 3840 / 110 = 34,9 ≈ 35 шт. тобто крок установки виходить 0,228 м, що, безумовно, неприйнятно. Отже, виходом може стати встановлення снігозатримувача в два або навіть в три лінії. Цим самим зменшується приймається в розрахунок «робоча» довжина ската по лінії «коник – карниз», тобто вона ділиться на два або навіть більше ділянок.

Таким чином, самостійний розрахунок допомагає визначитися і з кількістю, і за типом, і з оптимальним кроком розстановки кронштейнів системи снігозатримання. Зрозуміло, що для більшої надійності кількість опор можна й трохи збільшити, на 1÷3 штуки, але тільки так, щоб крок їх розстановки залишився у згаданому діапазоні.

Більшість виробників подібних систем супроводжує свої вироби зручними і зрозумілими таблицями для конкретної моделі, які дозволяють і зовсім не виконувати самостійних розрахунків. Для прикладу, нижче розміщена таблиця для систем, що випускаються компанією «Grand Line».

Таблиця для планування установки системи покрівельного снігозатримання компанії «Grand Line»

Користуватися таблицею – нескладно. У даному випадку приклад наведено для зони ІІІ. Пропонований крок установки кронштейнів – 600 або 900 мм (це обумовлено конструктивними особливостями комплекту). Знаючи кут ухилу скатів покрівлі, знаходимо на перетині відповідного рядка зі стовпцем зони. У підсумку видно, що при кроці установки 600 мм допустима довжина ската – 7,2 метра. При відстані між опорами 900 мм – довжина ската зменшується до 5.2 м. Якщо наявна довжина ската в будь-якому з варіантів перевищує зазначені межі, то це змушує встановлювати снігозатримувачі в дві (або більше) лінії.

Подібні таблиці для різних моделей снігозатримувачів відомих брендів цілком можна заздалегідь підшукати в інтернеті.

Монтаж снігозатримувачів різних типів

Щоб остаточно визначитися з вибором снігозатримуючих систем, необхідно знати не тільки конструктивні особливості і технічні характеристики, але і те, як проводиться їх монтаж.

Інструменти для роботи

Який би тип систем не був обраний, для монтажних робіт потрібні певні інструменти, до яких належать:

Нехитрий набір інструментів для монтажу покрівельних снігозатримувачів

  • Ножівка по металу або електричний лобзик. Не можна застосовувати для різання виробів, покритих шаром полімеру, шліфувальних машинку – «болгарку». Цей інструмент здатний серйозно пошкодити — пропалити або оплавить захисне покриття, що призведе до появи і поширення вогнищ корозії, що з часом знизить механічну міцність і довговічність металевої конструкції.
  • Шуруповерт — цей інструмент є практично в кожному приватному будинку. Він стане в нагоді не тільки для закручування болтів і шурупів, але і для просвердлювання отворів.
  • Свердло по металу діаметром 6 мм.
  • Гайкові ключі на 8÷13 мм, які повинні відповідати розміру голівки покрівельних саморезов. Але зручніше, звичайно, користуватися торцевій шестигранною головкою для шуруповерта.
  • Рулетка, шнур, маркер — для проведення вимірів і виконання розмітки.

Підготовчі роботи

Вибір і установку снігозатримуючих конструкцій рекомендується планувати на етапі складання проекту даху. Так простіше буде розрахувати навантаження і визначитися з вибором системи.

Процес монтажу будь-якого виду снігозатримувачів — не особливо складний, і може бути виконаний самостійно. Тільки важливо при цьому чітко дотримуватися техніку безпеки, продумати засоби страховки, так як роботи будуть проходити на досить великій висоті.

Встановлення снігозатримувача вимагає попередньої розмітки, яка проводиться згідно з розробленим проектом.

  • Першим кроком від краю звису з двох сторін ската виміряється необхідну відстань, наприклад, в 500÷600 мм. Рекомендується, щоб перша лінія снігозатримувачів знаходилася вище звису, приблизно над несучою стіною будинку. Так буде значно надійніше – звис не проломится і не деформується під вагою снігу, а воді забезпечується вільний стік у водозбірні жолоба.
  • Потім, через зазначені точки простягається малярний шнур, який і визначить лінію установки снігозатримуючих елементів. Шнур натягається, і за допомогою нього на покрівельному матеріалі відбивається лінія. Якщо планується встановити захист в декілька рядів, то їх можна розмітити відразу, або вже після монтажу нижнього ярусу системи.

Далі, можна переходити до монтажних робіт, які будуть досить прості, якщо розмітка проведена максимально точно.

Встановлення трубчастих снігозатримувачів

Трубчасті системи снігозатримання, призначені для монтажу на металочерепицю, найчастіше реалізуються у вигляді комплектів. У такий комплект входять самі труби, кріпильні кронштейни, покрівельні саморізи, болти або муфти для з’єднання труб, герметизуючі прокладки для кріплення, торцеві заглушки.

Приклад комплекту снігозатримувача «Elite 40×20 Univer»

Всі поважають себе виробники супроводжують свою продукцію зрозумілою ілюстрованою інструкцією з проведення монтажу. Звіряючи свої дії з нею, встановлення виконати не складе особливої праці.

Приклад покрокової інструкції до моделей систем снігозатримання. Якісь докладні пояснення, напевно, навіть зайві.

  • Як вже говорилося вище, монтажні роботи по установці снігозатримуючих трубчастих систем починаються з визначення місця встановлення першого ряду.

При установці снігозатримувачів на металочерепицю, перший (він же часто – єдиний) бар’єр зазвичай припадає на другий або третій модуль (імітацію ряду черепичних плиток).

У випадку з металочерепицею лінія установки може проходити по рельєфу другої або третьої «черепиці» від карнизного краю покрівлі. Якщо говорити про конкретний відстані, то воно повинно складати від 500 до 1000 мм від краю звису, в залежності від точних розмірів конкретної моделі покрівельного покриття.

Вибираючи місце встановлення трубчастих систем, необхідно знати, що вони можуть бути зафіксовані по всій довжині ската, або ж тільки в тих місцях, де вони особливо необхідні (де можливість сходження снігу тягне за собою реальну загрозу). Однак, найкращим варіантом буде закріплення бар’єру по всій довжині покрівлі, так як в цьому випадку навантаження точно буде рівномірною.

Кронштейни повинні бути встановлені по одній лінії. Оптимальним буде той самий крок, з яким встановлені кроквяні ноги, так як вони стануть надійною жорсткою основою для кріплення системи. Якщо ж під покрівельне покриття настелена суцільна або досить часта решетування з якісної дошки, то крок кронштейнів може бути іншим, більш частим.

Рекомендовані розміри для встановлення снігозатримувача на деякі типи профнастилу та на металочерепицю

Крім цього, перший кронштейн у ряді завжди встановлюється на відстані від фронтонного краю даху не менше, ніж 300 мм.

Для того щоб визначити місця отворів закріплення кронштейнів, їх прикладають з нанесеної розмітки. При цьому вони зазвичай розташовуються так, щоб їх верхній торець кронштейна упирався в виступаючу рельєфну лінію, що імітує край черепиці (виступ модуля).

Кронштейн снегоудерживаюшего бар’єру з кріпленнями. Добре показано, що для нижнього кріплення (на дальньому плані) слід застосовувати дві прокладки.

  • Далі, по відмічених точках кронштейни фіксуються на покрівлі покрівельними саморізами. При цьому на верхній саморіз надівається герметизуюча прокладка товщиною 7 мм, а на нижній дві — в 14 і 7 мм. Така різниця в товщині прокладок дозволить компенсувати перепад висоти, виникає через рельєфу металочерепиці. Саморізи вкручуються з допомогою шуруповерта з шестигранною насадкою. Деякі майстри, щоб полегшити завдання, перед тим, як вкручувати кріпильні елементи, воліють просвердлювати невеликі отвори. Це дає певні преференції, отя і потребуватиме більшого часу. Так, отвір виходить рівним, акуратним, що дуже важливо для щільного прилягання ущільнень і, відповідно,надійної герметизації вузла кріплення.

Прикручувати покрівельні саморізи найзручніше шуруповертом з відповідною шестигранною головкою

Кріпильні елементи, як правило, йдуть в комплекті з снігозатримувачами, по дві (іноді більше) штуки на один кронштейн. Не слід підміняти штатний кріплення іншими саморізами – міцність системи прорахована саме на власні кріплення.

При закручуванні необхідно правильно виставити «тріскачку» шуруповерта. Момент затягування повинен бути таким, щоб кронштейни встали щільно і надійно, але при цьому гумова прокладка не видавилася б повністю з-під деталей, що сполучаються.

  • Тепер, коли кронштейни надійно закріплені на скатах даху, у них вставляються трубки. І від того, наскільки правильно виставлені і закріплені підставки для них, буде залежати складність монтажу.

Кронштейни встановлені – можна переходити до монтажу труб, що утворюють бар’єр снегоудерживающий

Трубки повинні виходити за крайні кронштейни не менш, ніж на 150÷200 мм і не більше 300 мм.

  • При необхідності нарощування труб, їх стикують. Бувають різні варіанти, але найчастіше для цієї мети з однієї сторони труби передбачено звуження, яке виконує роль «шпильки». А пазом послужить край труби, що має загальний розмір.

Схема стикування труб розтрубні з’єднання з фіксацією на болти

1 — Кронштейн.

2 — Трубка снігозатримувача.

3 — Кріпильні болти

Зістиковані труби фіксуються між собою саморізами по металу або штатними болтами, якщо для них передбачені наскрізні отвори.

А ось так виглядає зрощення труб снігозатримувача «в натурі»

  • Торцеві отвори труб закриваються за допомогою герметизуючих заглушок, які входять в комплект. Деякі майстри закривають отвори шляхом сплющивания кінців труб. Варварський, звичайно, метод, до якого не рекомендується вдаватися, так як можна легко пошкодити захисне покриття виробів.
  • В деяких випадках доречно буде встановити комплекс, в який входить і трубчаста конструкція бар’єру для снігу, і високу огорожу. Стійки огорожі фіксуються на кронштейнах, закріплених на покрівлі, і також здатні виконувати в певній мірі снегозадерживающую функцію.

Крім снегозадерживающего бар’єру, в систему включено і високу огорожу покрівельного ската

Гратчасті снігозатримуючі системи монтуються аналогічним методом. Тобто на покрівлі спочатку встановлюються спеціальні кронштейни, на яких потім закріплюються решітки.

Монтаж кутових снігозатримувачів

Першу лінію кутових снігозатримувачів також розміщують над несучою стіною, так як в цій області дах має максимально високу механічну міцність. Зазвичай через цю лінію проходить межа другого або третього модуля листа металочерепиці.

Інтервал лінії під монтаж уголкового снігозатримувача

  • Першим кроком при монтажі кутових конструкцій проводиться розмітка покрівлі.
  • Наступним кроком по розмітці встановлюються і закріплюються куточки — снігозатримувачі. Спочатку вони фіксуються по верхній лінії, тобто тієї, що звернена до конька. Ця сторона кутових елементів повинна бути розташована під прямим кутом до поверхні покрівлі. Край куточка зазвичай впирається в сходинку модуля.

Схема-розріз, наочно показує вузол кріплення уголкового снігозатримувача

Кріплення деталей здійснюється покрівельними саморізами по металу.

У зв’язку з тим, що на верхню площину куточка припадатиме основна навантаження, його по верхній лінії закріплюють саморізами завдовжки 70÷80 мм, які повинні пройти крізь дошку або брус обрешітки. Досить часто, для більшої надійності конструкції подібних снігозатримувачів, у верхній лінії зсередини закріплюються куточки меншого розміру, але виготовлені з більш стійкого матеріалу, тобто стали більшої товщини. Ці елементи так і називають — підсилювач снігозатримувача. Його можна розглянути на вище поданій схемі.

Неякісне закріплення і невірний розрахунок встановлення кутових снігозатримувачів призводить до їх пошкодження з-за високої снігового навантаження.

Для фіксації нижньої, похилої частини кутового елемента найчастіше застосовують більш короткі саморізи. Тим більше що ця сторона профілю зазвичай припадає на проміжок між рейками обрешітки, (якщо, звичайно, під металлочерепичное покриття не облаштований суцільний настил, що, втім, зовсім не потрібно).

Решетування під металочерепицю – як зробити правильно?

Популярність металочерепиці, завдяки помірній ціні, надійності і простоті монтажу цього покриття, росте, і її все частіше можна побачити на дахах приватних будинків. Але свої позитивні якості така покрівля покаже лише в тому випадку, якщо була правильно встановлена решетування під металочерепицю. Детальніше про нюанси цього етапу покрівельних робіт – у спеціальній статті нашого порталу.

Установка точкових снігозатримувачів

Точкові снігозатримувачі монтуються одночасно з покриттям даху покрівельним матеріалом, так як елементи системи фіксуються безпосередньо до решетування саморізами.

Кріплення точкових снігозатримувачів найчастіше проводиться безпосередньо до напрямних решетування, через подовжені кронштейни-бугелі

Точкові (бугельні) деталі конструкції не пов’язані між собою додатковими елементами, тому дуже важливо рівномірно розподілити їх по поверхні нижній або середній частині схилу даху.

Довжина кронштейнів дозволяє завести їх під покрівельний матеріал для кріплення до решетування

Необхідно відзначити, що деякі бугельні снігозатримувачі мають на своєму верхньому кінці гак, яким вони просто зачіпляються за дошки обрешітки, в цьому випадку, саморізи для їх фіксації навіть не потрібні.

Але з металочерепицею, аркуші якої по лінії ската зазвичай мають значну довжину, подібні системи снігозатримання практично не застосовуються.

Характерні помилки при монтажі снігозатримувачів

Кілька слів необхідно сказати і про помилки, часто допускаються при монтажних роботах. Такі похибки або непродумані спрощення призводять до вельми неприємних наслідків. Що цілком справедливо викликає питання у багатьох власників приватних будинків.

Чому не витримують і зриваються кронштейни?

Причинами зриву кронштейнів можуть бути наступні моменти:

  • Неправильно зроблені розрахунки.
  • Неякісний монтаж системи.
  • З-за неправильного, непродуманого розташування ліній бар’єрів снігове навантаження розподіляється по схилу нерівномірно.
  • З міркувань помилкової економії встановлений всього один ряд снігозатримувачів, при необхідності монтажу двох або навіть трьох ліній захисту.

Необхідно відзначити, що металочерепиця та профнастил можна віднести до особливо міцним покрівельних матеріалів. Тому рекомендується в місцях монтажу снігозатримувачів додавати до решетування додаткові дошки. Тонкий метал просто не здатний витримати такі великі навантаження, які можуть створювати накопичені снігові наноси.

Чому виникають протікання в місцях кріплення снігозахисту?

При монтажі снігозатримувачів під кріплення кронштейнів встановлюються герметизуючі прокладки, які з часом втрачають свою еластичність. Природно, це відкриває можливості волозі потрапляти у негерметично закриті отвори.

Щоб уникнути подібних неприємностей, можна передбачити наступне:

  • Додатково до прокладок використовувати вологостійкий і морозостійкий герметик.
  • Встановити снігозатримувачі тільки однією лінією, над несучою стіною (якщо це можливо).
  • Дотримуватися рекомендований момент затягування кріплення, щоб не перетиснути прокладки.
  • Вибрати точкову (бугельную) систему снігозатримувачів. Але з металочерепицею, як ми бачили, це не проходить.

Чому виходять з ладу кріплення?

Найчастіше кріплення вилітають в тих випадках, коли трубка випущена через крайні кронштейни на невелику відстань. В зв’язку з цим висока, але нерівномірна, одностороння навантаження здатна трохи або навіть значно зрушити кронштейн, чого буває цілком достатньо, щоб трубка вискочила з отвору, зірвавши кріплення. Тому при монтажі системи, необхідно простежити, щоб трубки виступали за межі крайніх кронштейнів на 150÷300 мм.

Чому снігові маси проривають снегозащиту?

Це явище виникає внаслідок недостатньо хорошого кріплення трубок або грат до кронштейнів або ж самих опорних елементів до покрівельного покриття. Тому, виробляючи монтаж, необхідно з особливою ретельністю стежити, щоб стикування і фіксація труб або решіток з опорами або між собою, була максимально надійною.

Чому снігозатримуючі системи не справляються зі своїми функціями?

Найчастішою помилкою при складанні проекту, а потім і монтажу снігозатримувачів, є їх занадто велика розрідженість. У цьому випадку на кожен з елементів припадає підвищене навантаження, що й призводить до того, що кронштейни не витримують ваги снігових наносів. При цьому в першу чергу пошкоджуються крайні опори. Ну а з-за цього часто починається «ланцюгова реакція».

Важливий момент — у перший час після встановлення снігозатримувача необхідно буде проводити перевірку затягування з’єднувальних вузлів кожні три — чотири місяці. Надалі таку ревізію можна буде проводити раз у рік.

Ще один важливий фактор, який необхідно знати, купуючи снігозатримуючі системи для металочерепиці. Деякі виробники цього покрівельного матеріалу дають гарантію на свою продукцію тільки в тому випадку, якщо на покрівлю будуть встановлені снігозатримувачі, які рекомендовані в інструкції з її експлуатації. Поетом, набуваючи як одні, так і інші вироби, варто детально ознайомитися з зазначеними в їх технічної документації рекомендаціями виробника.

На завершення публікації – наочна демонстрація процесу монтажу трубчастого снігозатримувача

Відео: Монтаж снігозатримувача «GRAND LINE» на дах з металочерепиці
