Габіони своїми руками — покрокова інструкція

Сьогодні вже мало кого дивують прибудинкові території, оформлені з дотриманням усіх канонів ландшафтного дизайну. Багато власників, вибираючи ті або інші елементи дизайнерського рішення, воліють такі, які не тільки здатні прикрасити ділянку, але і стануть виконувати певні функції.

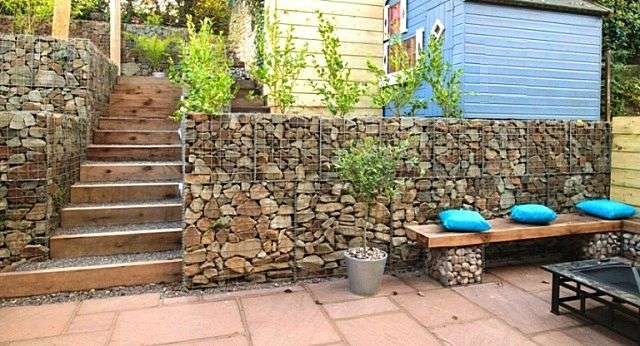

Останнім часом в ландшафтний дизайн активно повертаються габіони, так як вони можуть бути використані для різних декоративних і прикладних потреб. Ці оригінальним споруд додаються різні форми і розміри, існує кілька «технік» їх зведення. Але потрібно сказати, що загальна конструкція габіонів не відрізняється великою складністю і робота по їх виготовленню цілком може бути виконана самостійно.

Цьому і присвячена ця публікація: габіони своїми руками — покрокова інструкція по їх зведенню.

Габіони — що це таке?

Для початку потрібно розібратися, що собою являють габіони. Корисна буде також інформація про те, як вони з’явилися і для чого застосовувалися раніше, щоб зрозуміти, наскільки міцна ця конструкція.

Габіонів (точніше, «gabbia») в перекладі з італійської мови означає «велика клітка». Якщо міркувати з точки зору будівництва, то так іменують конструкцію, виконану з металевої сітки та заповнену каменями або іншими матеріалами.

За вкоріненою стародавній «традиції» дуже часто новинки тих чи інших технологій приходять в життя мирного обивателя з військової сфери. Це стосується і нашого предмета розгляду. Задовго до того як стати елементом ландшафтного дизайну, габіони широко використовувалися в якості фортифікаційних споруд. Їх застосовували для захисту артилеристів, які перебувають на позиціях біля гармат – такі захисні споруди добре видно на картинах або гравюрах, що зображують події, наприклад, Наполеонівських воєн або оборони Севастополя. У той час габіони зазвичай виготовлялися з плетених кошиків, заповнених утрамбованою землею – вони показували непогану ефективність захисту від куль і картечі і навіть ядер противника.

У двадцятому столітті плетені кошики були замінені мішками з піском, з яких шикувалися стіни навколо кулеметних гнізд. До сьогоднішнього дня габіони застосовують на військових базах НАТО, розташованих в Іраку і Афганістані, але вони виготовляються з міцної сталевої дротяної сітки або мішків з спеціальної тканини, розрахованих на заповнення за допомогою автоматичних ковшових навантажувачів. Зручність їх полягає не тільки в надійності, але і швидкого складання.

Крім оборонних цілей, габіони стали широко застосовуватися і в суто мирних цілях. Наприклад, вибудовують їх уздовж річок, і вони стають хорошими греблями для захисту населених пунктів від стихійних лих. Споруди прекрасно стримують потоки води під час паводків, не допускаючи при цьому розмивання берегової лінії.

Габіони дуже часто вибудовують в гірській або сильно пересіченій місцевості — для стримування зсувів, зміцнюючи такими конструкціями схили на приватних територіях і вздовж гірських доріг.

Дизайнери ландшафту, приймаючи в розрахунок дуже широкі можливості цих споруд, сьогодні застосовують габіони при складанні проектів оформлення територій.

Види габіонів і області їх сучасного застосування

В європейських країнах габіони давно і широко використовуються в ландшафтному дизайні, в наших краях вони тільки починають завойовувати популярність. Всі габіони підрозділяють на кілька класичних видів, кожен з них має певну форму, своє призначення і назва.

• «Джамбо» – це габіони коробчатого типу. Їх сміливо можна назвати найбільш поширеними і використовуваними. Подібний тип габіону відрізняється характерною формою паралелепіпеда, причому кожен з його контейнерів має ширину вдвічі більшу, ніж його висота. Проте, точні пропорції обчислюються залежно від складу наповнення і функціональних призначень загальної конструкції. Довжина окремої клітини такого габіону може становити від 2000 до 6000 мм, мати ширину до 1000÷2000 мм, а висоту не більше 1000 мм. Результатом з’єднання контейнерів в загальний габион є жорстка конструкція з чіткими лініями.

Якщо габион «Джамбо» має велику довжину, то його поділяють на секції, встановлюючи розділові діафрагми через кожен метр довжини. Вони додатково скріплюють протилежні стінки, забезпечуючи підвищену жорсткість конструкції.

Коробчатий вид габіонів може бути виготовлений різними способами:

— з сітки , що має плетіння у вигляді шестигранних комірок, яка закріплюється до жорсткого каркаса, виконаного з більш товстого дроту;

— з сітки, виготовленої зварним способом із сталевого прута.

Другий варіант габіонів вважається більш міцним, так як має підвищену жорсткість і акуратний зовнішній вигляд, тому їх частіше застосовують в ландшафтному дизайні, а також для спорудження парканів, підставок під лавки, підпірних стінок та інших подібних цілей.

З плетеної сітки виготовити самостійно стінки габіону набагато складніше, але в заводських умовах габіони виробляють саме з неї, використовуючи сітки подвійного скручування. Цей матеріал забезпечує міцність, цілісність і рівномірний розподіл навантажень.

Дріт для рами кожного з елементів габіону повинна мати більший діаметр, ніж та, що використовувалася для плетіння самої сітки.

Для виготовлення коробів використовується сітка з оцинкованого дроту. Якщо конструкція буде знаходитися в дуже агресивному для металу середовищі (наприклад, передбачається постійний контакт з водою), то слід вибирати сітку з покриттям ПВХ, яка захистить матеріал не тільки від вологи, але і хімічних, механічних і корозійних пошкоджень.

Габіони «Джамбо» відмінно підходять для будівництва підпірних стін на горбистому ділянці, зміцнення морського або річкового берега, захисту трубопроводів, а також в ролі декоративних елементів в ландшафтному дизайні – для обрамлення клумб, басейнів, установки парапетів і т. д. Так як дані конструкції мають відмінно протистоять розмиття, з них формуються береги і дно каналів, що доставляють воду або водовідвідних. Гарним захистом габіони «Джамбо» є і для морського піщаного берега і дна, так як запобігають його ерозію.

• «Матраци Рено» — цей тип габіонів так само, як і «Джамбо», використовується для зміцнення лінії береги річок. Так, саме споруди з таких «матрацних» конструкцій захистили місто Болонья від повені. Назва, зрозуміло, пішла від їх характерної форми, що нагадує матрац, тобто вони плоскі і широкі – висота конструкцій не перевищує 300 мм.

Цей тип габіонів зазвичай має єдину ширину до 2000 мм (за аналогією з двоспальним ліжком), довжина ж матраців може бути 3000, 4000, 5000 і 6000 мм. Всередині конструкції, так само, як і у випадку з «Джамбо», встановлюються перегородки, діафрагми з кроком 1000 мм, які роблять габион більш міцним.

Габіони «матрацного» типу виготовляється з оцинкованого дроту діаметром 2,4 мм, що має покриття ПВХ і сплетеній у сітку з осередками в 60×80 мм. В заводських умовах виготовляються «матраци» зі стандартними габаритами 2000×2000×230 мм, і їх можна придбати в спеціалізованих або інтернет-магазинах.

Цей вид габіонів застосовується для укріплення підпірної стіни, побудованої з коробів «Джамбо», так як відмінно розподіляє навантаження і зміцнює конструкцію, для настилу на дно і береги каналів, вибудовування каскадів, зміцнення берегів річок, озер та інших природних і штучних водойм, а також армування схилів і укосів горбистих територій і ярів.

У ландшафтному дизайні матрацними габіонами прикрашають струмки, викладають із них у неглибоких ставках дно і острівці. Камені допомагають зберегти воду чистою в стоячих водоймах значно довше, так як на дні не накопичується рідина з органічного осаду, який рано чи пізно утворюється в ставках і озерах.

На відміну від коробчатих, матрацні конструкції мають меншу товщину, легше монтуються і вимагають менше матеріалу для їх заповнення.

Деякі власники заміських ділянок цікавляться тим, чи можна матраци Рено встановлювати вертикально, як секцій огорожі. Потрібно сказати, що цей варіант теж можливий, але для такого монтажу потрібні каркасні або зміцнюють конструкцію елементи – швелери або труби.

• Циліндричні габіони (мішки) можуть мати довжину до 2000÷4000 мм і діаметр 650÷950 мм

Циліндричні конструкції мають більш високу гнучкість, ніж коробчаті і матрацні, з причини відсутності всередині їх диафпагм-перемичок і ребер жорсткості. Ця особливість дозволяє їх укладати на неідеально вирівняну поверхню.

Цей вид габіонів також виготовляється з оцинкованого дроту з покриттям ПВХ, яке захищає метал від різних агресивних впливів. Завдяки гнучкості даної конструкції, її можна застосовувати в різних областях будівництва, так як циліндричні габіони відмінно протистоять зовнішнім навантаженням і здатні рівномірно розподіляти їх на основу. Знаходиться їм застосування і в дизайнерському оформленні ділянок.

Отже, габіони циліндричного типу використовують:

— для захисту від селів, лавин, каменепадів та осипів в гірських місцевостях;

— для зміцнення берегових ліній різних водойм;

— для регулювання русел річок – зміни напрямку або навіть поділу (створення штучних островів);

— для спорудження підпірних конструкцій на складних рельєфах ділянки;

— для захисту підводних і надземних трубопроводів;

— для зміцнення укосів автомобільних доріг і залізниць, а також для створення дорожніх огороджень;

— для формування стічних каналів;

— для створення рельєфів різного рівня на рівних ділянках, в тому числі живих огорож, парканів та інших огороджувальних конструкцій;

— для декоративного використання в ландшафтному дизайні.

• Габіони як клумб та інших елементів ландшафтного дизайну. Якщо планується прикрасити територію ділянки декоративними кам’яними деталями, то з допомогою габіонних конструкцій можна створити необмежену кількість різних форм. Це можуть бути геометричні фігури, лабіринти, а також контури різних тварин.

Для створення такої клумби не доведеться підшукувати готові габионные конструкції — досить придбати металеву сітку, що продається в листах. З сітки формуються стінки габіону, які заглиблюються в грунт і встановлюються на відстані один від одного в 100÷150 мм. Потім донна частина конструкції вистилається геотекстилем, після чого простір між стінками заповнюється камінням відповідного розміру і форми.

Фігури тварин, виконані в техніці габіону – це зазвичай зварні конструкції, які виготовляються з товстого сталевого дроту, що має діаметр в 4,5÷6 мм. Виконання такої роботи — досить складний процес, і під силу майстру, має добре напрацьований досвід у зварювальному мистецтві. Тому, якщо є бажання мати на своїй ділянці подібний декоративний елемент, його доведеться замовити професіоналам, але коштує він недешево.

• Декоративні габіони можуть бути заповнені не тільки камінням, але і іншими матеріалами на вибір власника ділянки. У такій ролі часто виступають керамічні вироби, наприклад, стара черепиця, квіткові вазони, підставки під них, окремі цеглини і інші предмети. Крім цього, для заповнення сітчастих контейнерів використовують дерев’яні поліна, і навіть металеві банки з-під різних напоїв, пластикові коробки, штучний камінь та інше. Вибір наповнювача залишається за власником габіону, однак, потрібно пам’ятати – чим легше по вазі вибраний матеріал наповнення, тим міцніше повинна бути сітчаста конструкція.

Особливості споруди габіонів

Перед тим, як перейти до розгляду споруди різних габіонних конструкцій, варто розібратися в деяких моментах, з якими доведеться зіткнутися, виробляючи роботи. Від правильності виконання всіх етапів залежить як декоративність композиції, так і її міцність, стійкість і надійність.

Отже, до особливостей облаштування габіонів можна віднести:

• Вибір матеріалу для виготовлення і заповнення коробів.
• Способи скріплення стінок сітчастих контейнерів, необхідні інструменти для виконання робіт.
• Специфіку заповнення коробів каменем.
• Кріпильні елементи, що використовуються при роботі.

Матеріал і конструкція стінок габіону

Якщо габіони здобуваються в готовому вигляді, то необхідно знати, що вони виготовляються в заводських умовах відповідно до вимог ГОСТ та ТУ (В нормах ДСТ Р 51285-99, ГСИ – це габионные сітчасті вироби, призначені для виготовлення габіонних конструкцій). Тому всі елементи повинні відповідати встановленим вимогам, які стосуються як матеріалів, так і розмірів, розрахованих на певні навантаження.

При виготовленні стінок самостійно необхідно звертатися до параметрам і характеристикам, установленим нормативами.

Виготовити стінки габіону можна з сітки, виконаної з оцинкованої дроту діаметром в перерізі 2÷4 мм, сплетеною подвійним плетінням у шестигранні комірки. Її приклад показаний на малюнку вище, взятого, до речі, саме з згаданого вище Дсту. Позначеннями на схемі показані:

1 – кромочная дріт.

2 – основна дріт.

В – розмір осередку сітки.

В1 – розмір діагоналі осередку.

Стандартні розміри сітки для габіонів показано в таблиці нижче:

Розмір комірки, мм	Розмір діагоналі В1, мм	Діаметр дроту без полімерного покриття, мм (основний/кромочной)	Ширина сітки, мм	Стандартна довжина рулону, м	Рекомендований діаметр в’язального дроту для монтажу конструкції габіону
60	80	2,0 / 2,4	Для всіх – від 1000 до 4000 з кроком 1000 мм	25, 50 або 100 м	2,0
-//-	-//-	2,2 / 2,7			2,0
-//-	-//-	2,4 / 3,0			2,0
-//-	-//-	2,7 / 3,4			2,2
80	100	2,0 / 2,4			2,0
-//-	-//-	2,2 / 2,7			2,0
-//-	-//-	2,4 / 3,0			2,0
-//-	-//-	2,5 / 3,0			2,2
-//-	-//-	2,7 / 3,4			2,2
-//-	-//-	2,8 / 3,9			2,4
-//-	-//-	3,0 / 3,9			2,4
100	120	2,7 / 3,4			2,2
-//-	-//-	3,0 / 3,9			2,4
-//-	-//-	3,4 / 3,9			2,4

При використанні для виготовлення сітки, дроту з полімерним покриттям, її діаметр збільшується на 1 мм.

При вирішенні зробити короби габіону зі зварної сітки, необхідно вибирати полотна, виконані з прута товщиною не менше 6÷8 мм.

При виготовленні габіонів, крім самої сітки, потрібно і так звана в’язальний дріт, яка застосовується для закріплення сітки на каркасі, а також зв’язування його стінок між собою. Тому додатково в правому стовпці показаний ще один параметр, який не входить до згаданого вище ГОСТ. Це рекомендований діаметр дроту, якою буде здійснюватися ув’язка габіонної конструкції.

До в’язального дроту теж пред’являються свої вимоги, до яких відносяться наступні моменти:

• В’язальний дріт не повинен мати розривів.
• Зрощування кінців дроту проводиться скручуванням або надставкою.
• Скрутка не повинна бути більше 20 мм, тому її потрібно зробити дуже якісно і акуратно.
• На 20 м дроту має бути не більше однієї скрутки, виконаної будь-яким способом.

З’єднання готових стінок габіону проводиться різними способами:

• Бічні і нижні ребра габіону найчастіше з’єднуються за допомогою дротяної спіралі, яку можна виготовити самостійно, жорстко накрутивши дріт на трубу певного діаметру, який може варіюватися від 20 до 40 мм.

• Крім спіралі, для скріплення кошиків з вертикальним і нижніх горизонтальних ребер можуть застосовуватися сталеві оцинковані скоби, які встановлюються спеціальним степлером. Робиться це з кроком 120÷150 мм, і при цьому необхідно чергувати, встанавлення спочатку одну скобу, а потім дві.

• Кришка габіону може бути також приєднана до короба кільцями-скобами або ж прив’язана дротом, якій скручуються краю стінок і кришки.

Ще однією необхідною деталлю конструкції коробчатого габіону є ребра жорсткості (точніше, своєрідні затяжки), встановлюються всередині кошика і утримують стінки в початковому положенні навіть під навантаженням, яку дає наповнювач з каменів.

Ребра жорсткості зазвичай виготовляються з дроту того ж діаметру, з якої вироблена і сама сітка.

Ці елементи можуть бути встановлені паралельно бічним стінок або ж діагонально по кутах, з кроком по вертикалі в 150÷200 мм.

Вибір і укладання каменю для заповнення

Важливим моментом в будівлі габіонних конструкцій є правильний вибір і укладання каменю.

Заповнення сітчастих кошиків габіону може здійснюватися різними за формою камінням – застосовуються, наприклад, круглі голяки, необроблений дикий камінь або плоскі кам’яні пластини, що укладаються за типом цегельної кладки, тобто зі зміщенням їх стиків.

Розмір каменю для габіонів підбирається відповідно параметрами осередків обраної конструкції сітки, так, щоб елементи наповнення не випадали за межі кошиків. Оптимальним розміром каменю вважається той, що більше габаритів клітинок мінімум в два, максимум у п’ять разів, так як вони дають рівномірне осідання і навантаження на донну частину кошика. Не варто заповнювати кошика каменем занадто великого розміру, так як між ними утворюються значні порожні простору.

Згідно з правилами створення габіонів, визначаються наступні вимоги до каменів:

• Для споруди габіонів на повітрі, тобто на вулиці, питома вага каменю повинен становити не менше 17,5÷18 кН/м3, а для зміцнення берегів або інших гідротехнічних конструкцій 23÷25 кН/м3.
• Міцність матеріалу повинна бути не менше 400 кгс/см2.
• Морозостійкість каменю більше, ніж F 350.
• Камінь повинен мати стійкість до розпаду під впливом зовнішніх факторів (вітрової ерозії під впливом вологи, перепадів температур і ультрафіолету). Так, за весь період експлуатації втрата загальної маси не повинна складати більше 5÷10%.
• Матеріал повинен мати низький коефіцієнт вологопоглинання, не більше 0,6%.

Для створення габіонних конструкцій найчастіше використовуються такі кам’яні породи, як туф, м’який і щільний вапняк, піщаник, трахиты, граніт, базальт, кварцити, сланець і інші мінерали.

Останнім часом для габіонів, що використовуються в якості елементів ландшафтного дизайну, стали особливо популярні кольорові скляні камені. Вони надзвичайно ефектно виглядають в оформленні ділянки, особливо в сонячні дні. Крім цього, вони легко миються струменем води зі шланга і зберігають свій первісний вигляд протягом всього періоду експлуатації, при цьому практично не втрачаючи своєї маси.

Заповнення габіонів камінням відбувається за певними правилами поетапно:

• Якщо габион має висоту 500 мм і вище, то всі його секції заповнюються камінням поступово і одночасно, тобто спочатку всі вони засипаються приблизно на ¼ свого обсягу. Якщо ж заповнюються габіони матрацного типу, то засипку їх наповнювачем можна виконати в один або два етапи.

• Потім, заповнюються повністю одна або дві перші секції габіону, а в третю і далі робиться засипка наполовину.
• Наступним етапом йде укладання каменів у всі секції до самого верху, причому камені повинні бути покладені на 20÷50 мм вище верхньої лінії короби, так як при їх усадки, вони вирівняються і опустяться до потрібного рівня.
• Якщо поруч з першою конструкцією планується в довжину встановити ще одну, останню секцію першого сітчастого короби залишають порожньою для того, щоб її можна було пов’язати з наступною частиною габіону.
• У тому разі, коли необхідні кошика великої ширини, з метою економії каменю рекомендується укласти його тільки за зовнішнім сторонам конструкції. В середину, яка повинна складати приблизно ⅓ ширини сітчастого короба, можна засипати каміння більш дрібної фракції, а також будь-який твердий будівельне сміття.
• Згаданий в попередньому пункті прийом заповнення допустимо лише в тому випадку, якщо габіони встановлюються на суші і не матимуть прямого постійного контакту з водою. Якщо ж ними зміцнюється дно або берег водойми, короба повинні бути повністю заповнені камінням.
• Камені укладаються в контейнери щільно, так, щоб між ними залишалося якомога менше порожнього простору.

Тут необхідно уточнити, що ребра жорсткості або розпірки усередині конструкції можна встановлювати як до заповнення її каменями, так і одночасно з поетапною засипанням. Однак, простіше все-таки провести цей процес до закладки каменів, але в цьому випадку їх потрібно буде укладати акуратно, щоб не пошкодити дротяні стяжки.

Застосування геотекстилю при зведенні габіонів

При облаштуванні матрацних габіонних конструкцій, крім вищеназваних матеріалів, потрібно геотекстиль, який замінює собою частину раніше використовуваних шарів підсипки з щебеню і піску, виконували роль зворотного фільтра. Завдяки застосуванню цього матеріалу шар піщаної «подушки» може бути менше на 20% від його необхідної товщини.

Крім фільтруючої функції, геотекстиль повністю запобігає проростанню рослинності крізь габіонну конструкцію. Цей матеріал стійкий до процесів гниття, не уражається цвіллю, його не чіпають гризуни. Полотна дуже гнучкі, тому з ними легко працювати, так як вони легко укладаються на майданчики з будь-якими рельєфами.

Полотна геотекстилю поставляються в продаж в рулонах, і при їх укладанні необхідно перевірити їх цілісність, так як вони не повинні мати розривів та інших пошкоджень. Настилаються полотна на всю висоту обустраиваемого схилу, внахлест на 100÷200 мм. Їх між собою зшивають скобами за допомогою степлера, а потім склеюють водостійким будівельним скотчем, так як з’єднання повинно бути міцним.

Анкеровка габіонів на схилах

Необхідним кріпильним елементом для фіксації матрацних габіонів на схилах є спеціальні анкери, а сам процес їх монтажу називається анкерування.

Анкеровка особливо важлива для монтажу матрацних габіонів на крутих схилах. Для цього анкери забиваються в грунт, утримуючи конструкцію у необхідному положенні.

Габионные анкери можуть бути виконані у вигляді шпильки або ж гачка. Перший варіант кріпильних елементів використовується для фіксації конструкції через сітку дна, а гачки забивають вздовж мембран і зачіпляються за верхню дріт каркаса.

Таким чином, вони надають диафрагмам-перемичках додаткову жорсткість, одночасно утримуючи всю конструкцію на обустраиваемом схилі.

Інструменти для роботи

Для того щоб роботи були проведені на належному рівні, необхідно підготувати деякі нескладні у застосуванні інструменти, до яких можна віднести наступне:

• Степлер, який використовується для з’єднання дротяними скобами, значно полегшить і прискорить проведення робіт. Такий інструмент може бути механічним або пневматичним. Вибір цього інструменту залежить від фінансових можливостей майстра і умов проведення робіт Механічний варіант інструменту повністю автономний, тобто не прив’язаний до конкретного місця, тоді як пневматичний працює від компресора.

Зрозуміло, що подібний інструмент є далеко не у всіх. Але якщо планується масштабна робота, то є сенс його придбати. Коштує він, щоправда, чимало, і, можливо, більш вдалим варіантом стане пошук можливостей оренди інструменту.

• Пасатижі використовуються для різання дроту та її скручування.
• Молоток або кувалда — для забивання фіксуючих елементів.
• Ножиці по металу.
• Лопата для підготовки місця встановлення деяких видів конструкцій.

Збірка готових габіонних конструкцій

Далі варто розглянути процес з’єднання деталей різних габіонних конструкцій, придбаних в готовому, складеному вигляді, і потребують складання на місці їх установки.

Коробчаті габіони

Цей вид конструкцій надходить у продаж в складеному, пов’язаному в пакети вигляді. Транспортування та зберігання таких пакетів необхідно здійснювати в горизонтальному положенні. Висота складених у штабелі конструкцій не повинна перевищувати 2000 мм. До початку монтажних робіт складені габіони потрібно зберігати, уклавши на дерев’яні рівні піддони, щоб уникнути ризику пошкодження конструкцій, що укладаються знизу.

Роботи по збірці коробчатих конструкцій проводиться в такому порядку:

— Першим кроком розкривається упаковка габіонів – роботу рекомендовано проводити на вільному просторі, що забезпечує повне розкриття розгортки і безперешкодний підхід з будь-якої з його сторін.

— Далі, елементи габіону розкладаються на рівній горизонтальній поверхні розгорткою, тобто так, як вони будуть збиратися. Виходить, що навколо днища викладаються всі бічні стінки і намічається місце встановлення внутрішніх перегородок.

— Потім бічні стінки і перегородки зв’язуються з днищем одним із вищеназваних способів. При цьому дотримується крок їх установки, який може варіюватися від 750 до 1000 мм.

— Наступним етапом бічні стінки по черзі піднімаються у вертикальне положення і з’єднуються між собою по кутах спіральними кріпленнями. Перегородки-діафрагми з’єднуються з сіткою бічних стінок за допомогою в’язального дроту.

— На зібраний габион закріплюється кришка. Її можна зафіксувати спіральним кріпленням або ж в’язальним дротом, але обов’язково так, щоб вона могла вільно відкриватися і відкидатися назад.

Якщо планується побудувати споруду, що складається з декількох окремих габіонних конструкцій, то наступним кроком збираються вони.

Зібрані короба встановлюються на підготовлену для них майданчик, згідно з розробленим проектом. Якщо вони монтуються в одну лінію або поруч, то їх пов’язують між собою тій же дротом за деталі каркасній конструкції.

Якщо габіони монтуються на похилу поверхню, та існує ризик сповзання під вагою каміння, то конструкцію слід жорстко закріпити на певному місці за допомогою анкерів.

Перед заповненням габіону кам’яним наповнювачем, передню фасадну його бік рекомендовано тимчасово укріпити опалубкою, яка сприятиме стримуванню напору каменів, закладених у кошик.

При установці габіонів в кілька рівнів, спочатку каменем заповнюється нижній ряд, потім на нього встановлюються порожні короби, а потім вони зв’язуються з нижніми елементами конструкції дротом по всьому периметру.

Якщо планується встановити криволінійні габионные конструкції, то готові габіони після їх складання доведеться різати і підганяти їх елементи під потрібним кутом.

Можливо, деякі, перекривають один одного частині конструкції доведеться відрізати ножицями по металу, а потім провести остаточну ув’язку задуманої конфігурації

Монтаж «матрацних» габіонних конструкцій

Габіони «матрацного» виду збираються за тією ж схемою, що і коробчаті, однак, при їх монтажі на місцевості існують деякі нюанси.

Установка порожніх «матрацних» габіонів проводиться на підготовлену площадку, застелену геотекстилем. Потім їх зв’язують між собою дротом. Якщо габіонами оформляється ухил ділянки, то їх закріплюють на місці за допомогою анкерів, забиваючи їх у грунт за поданою та описаною вище схемою.

Далі, після закріплення сітчастих коробів на всю закривається габіонами площа, їх заповнюють каменем. Після цього вся конструкція накривається кришкою, яка повинна бути пов’язана дротом з усіма частинами каркаса, тобто і з бічними стінками, і з діафрагмами. При цьому необхідно пам’ятати, що ширина сітчастого полотна, що використовується в якості покриття габіонів, повинна мати ширину не перевищує 2000 мм, довжина ж її може бути (і це навіть рекомендується) дорівнює довжині всієї конструкції по лінії схилу.

Далі потрібно відзначити, що при зміцненні берегових ліній і прибережної донної частини водойм, матрацні габіони укладаються в призначені їм місця вже в заповненому вигляді за допомогою спеціальної техніки. Але це – промисловий масштаб робіт, який неможливо виконати самостійно.

Складання циліндричних габіонів

Цей вид конструкцій постачається в полотнах, яким вже надано потрібний розмір, і навіть є оснащення каркасної стягуючого дротом.

Циліндричний габион збирається в наступному порядку:

• Полотно розкладається на рівну поверхню, розпрямляється і перевіряється на наявність дефектів.
• Далі, використовуючи вдетую по бічних крайках дріт, полотно стягують з двох сторін, одна з яких надійно закріплюється, друга ж залишається стягнутою, наскільки це можливо, але не скріпленої.
• Після цього зі сторони, яка капітально закріплена, починається зв’язування вільних країв «розрізу» отриманого циліндра.

• Коли циліндр буде зв’язаний на ⅓ по своїй довжині, переходять до роботи над другою стороною габіону. Сітка також стягується, після чого проводиться зв’язування циліндра теж на ⅓ довжини.
• Таким чином, в середині утворюється просвіт, через який сітка і буде заповнюватися каменем.

Правда, нічого не заважає залишити вікно для заповнення і до одного з країв, але виконувати операцію, як здається, бідує не настільки зручно.

• Після заповнення циліндра, його пов’язують повністю.

Якщо циліндричні габіони використовуються для зміцнення берегової лінії водойми з сильною течією або високим рівнем води, що їх скидають у воду, використовуючи спеціальну техніку.

Створення габіонних споруд на місцевості

Тепер, знаючи, як збираються і встановлюються габіони, можна перейти до розгляду конкретних прикладів зведення цих споруд.

Підпірні стінки, збудовані з габіонів

Окремо потрібно кілька слів сказати про габіони, які виконують функцію підпірних стінок, так як в цій якості дану конструкцію використовують найчастіше. Як видно з вище представлених характеристик, для спорудження підпірних стін підійдуть циліндричні габіони і «Джамбо», в комплексі з ними при необхідності можуть бути використані і «матрацні» конструкції.

Стінки можуть бути виведені по-різному, і їх будова залежить від кута, під яким розташований схил на ділянці, і від того, наскільки активно буде використана його верхня площадка, тобто наскільки високою буде навантаження на габіонну конструкцію. У деяких випадках доводиться робити ступеневу стінку, в інших вона встановлюється під кутом до схилу, в третіх кріплення габіону заглиблюється в ґрунт.

Необхідно зазначити, що укріплення схилу – це досить клопіткий процес, що вимагає проведення великого обсягу земляних робіт. Однак, установка габіонів як підпірної стінки – це, мабуть, оптимальний варіант як по складності монтажу, так і по вартості.

Один з прикладів зміцнення схилу показаний на малюнку вище:

1 – природний грунт на ділянці;

2 – ущільнена піщано-гравійна засипка;

3 – габіонів «матрацного» типу, службовець основою;

4 – піраміда з габіонів коробчатого типу «Джамбо».

Якщо виникла необхідність використовувати габіони як підпірної конструкції, то доведеться провести точні розрахунки її товщини і висоти, а це можуть зробити тільки фахівці, так як від правильності розрахунків та якості виконання робіт буде залежати надійність такого посилення. Не варто забувати також про те, що потрібно буде продумати відведення води, яка буде стікати по схилу до підпірної стінки.

Тому, якщо вирішено виробляти споруду самостійно, не звертаючись до фахівців, то можна скористатися готовою схемою облаштування стінки, яку можна підібрати в інтернеті для кожного конкретного випадку. Але при такому підході звинувачувати в разі невдачі буде нікого.

Побудова високого паркану з габіонів

Вибираючи габіони для зведення огороджувальної конструкції, слід пам’ятати, що вона займе значно більше корисного простору ділянки, ніж звичайний дерев’яний або металевий паркан. Крім цього, він буде набагато важче, ніж традиційні огорожі.

Враховуючи велика вага такої огорожі і бажану його невелику ширину, буде потрібно встановити для міцності конструкції додаткові опорні елементи.

Якщо грунт на ділянці досить щільний, то деякі майстри не влаштовують під габіонні паркан фундаменту. Однак, якщо потрібно встановити надійне огородження, яке не дасть перекосів і буде служити тривалий час, то найкраще все-таки встановити хоча б дрібно заглиблені основу.

Отже, для встановлення такого кам’яного паркану будуть потрібні наступні матеріали:

• Готова сталева зварна сітка, виконана з прутів, мають оцинковане покриття.
• Якщо планується зварити сітку самостійно, то потрібно придбати сталевий прут діаметром 8÷10 мм. Але потрібно правильно розуміти і те, що в цьому випадку огорожа буде більш важким.
• Необхідні стовпи з труби діаметром 120÷150 мм або профільної труби не менше 60×40 мм. Їх висота повинна бути дорівнює висоті огорожі плюс 700÷800 мм для заглиблення в грунт.
• Потрібно цемент і пісок для зміцнення стовпів у грунті і для фундаментної стрічкової основи, якщо планується облаштувати її.

Роботи по зведенню габионного огородження виготовляються в такому порядку:

Ілюстрація	Короткий опис виконуваних операцій
	Першим кроком, починаючи установку будь-якого паркану, на місцевості роблять розмітку його місця розташування. Цей процес здійснюється за допомогою дерев’яних кілочків і шнура. Спочатку визначається одна точка, в яку вбивається кілочок, від нього і буде визначатися лінія майбутнього огорожі. На кілочок закріплюється шнур, далі його розтягують на всю довжину огорожі, коригуючи рівність лінії. Коли лінія буде проведена, потрібно буде визначитися з шириною траншеї для заглиблення паркану. Після чого вона також позначається натягнутим шнуром. Наступним кроком з розмічені місця знімається шар грунту на глибину 150÷200 мм.
	Далі, на початку і кінці лінії паркану краще всього відразу встановити опорні стовпи і розтягнути між ними шнури. Так можна добитися ідеальної рівності установки інших стовпів, крок яких розмічається наступним етапом і повинен становити від 800 до 1200 мм.
	Далі, в намічених точках пробуриваются свердловини глибиною до 600÷800 мм. Глибина установки стовпів в грунт визначається твердістю грунту. Можна використовувати ручний бур, ну а якщо є можливість застосувати мотобур, то швидкість виконання робіт тільки виграє.
	Наступним кроком в пробурені свердловини встановлюються опорні стовпи. Вертикальність установки виставляють за будівельним рівнем, як мінімум у двох перпендикулярних площинах. Щоб зберегти стійки у потрібному положенні до заливки бетону і набору їм міцності, можна з обрізків арматури приварити тимчасові підпори. Перед установкою труби бажано покрити протикорозійного грунтовкою або спеціальним резинобитумным праймером.
	Далі порожній простір в свердловинах навколо стовпів заповнюється бетонним розчином з цементу, піску і гравію, виготовленого в пропорції 1 : 3 : 4. Час застигання та набору бетоном мінімально необхідної міцності становитиме 5÷7 днів, після чого можна буде продовжити роботу по встановленню огорожі.
	Наступним етапом дно траншеї рекомендовано заповнити шаром піску товщиною в 70÷100 мм і добре ущільнити, для цього його змочують водою. Якщо ж планується встановити на підставі огорожі фундамент, то буде необхідно встановити вздовж всієї траншеї опалубку і оснастити її арматурним каркасом. В даному випадку майстер вирішив використовувати в якості фундаменту, яка заглиблюється в грунт на досить велику глибину нижню частину кам’яного паркану.
	При установці огорожі збірка габіонів проводиться безпосередньо на місці. Для створення каркаса спочатку від рулону (або від карти, залежно від використовуваного матеріалу) відрізається сітка потрібної довжини, а по ширині з таким розрахунком, щоб вона відповідала ширині траншеї, так як вона буде використана в якості дна конструкції. Ця смуга сітки настилається уздовж траншеї з встановленими в неї стійками, і в середині її для кожного із стовпів вирізують отвори. Потім цю стрічку необхідно укласти на дно траншеї – її надягають через прорізані отвори на встановлені стійки і опускають до утрамбованого на дні піску. Далі, встановлюються бічні частини конструкції, які фіксуються в грунті траншеї, через сітку дна сталевими анкерами і закріплюється до стійок-стовпів за допомогою дроту або спеціальних хомутів. Потім, на зафіксовану на стійках сітку, за допомогою в’язального дроту або спіральним кріпленням фіксуються діафрагми конструкції, з таким же кроком, що і стійки. Ці елементи жорстко скриплять дві сторони конструкції і розділять її на секції, що допоможе правильно розподілити навантаження на основу. Крім того, діафрагми, певною мірою, в даному випадку задають ширину цього досить вузького габіону.
	Наступним кроком встановлюється друга сітчаста стінка, яка міцно прив’язується до диафрагмам тієї ж в’язальним дротом. Коли монтаж кошиків буде завершено, їх рівномірно заповнюють вручну обраним каменем. Він може мати один колір або кілька відтінків. Якщо вибирається другий варіант, то камінь можна укладати горизонтальними або вертикальними смугами або ж викласти з них різноманітні малюнки. Якщо нижня частина огорожі буде закопуватися в грунт, то її можна заповнити будь-яким каменем або навіть старим цеглою, головне, щоб він був укладений з такою ж або навіть більш високою щільністю, ніж декоративний камінь, який буде засипатися в основну надземну частину конструкції. Після того, як нижня частина габіону буде заповнена каменем, траншею закопують, ущільнюють грунт, виводячи його рівень до загального рівня поверхні ділянки.
	Якщо встановлюється зварна конструкція, виконана із сталевого прута, то дві стінки габіону зв’язуються внутрішніми перемичками, які часто закріплюються також за допомогою зварювання. Однак, нерідко практикується і використання потужних затяжок з гачками, які не дозволять сіток розійтися під тиск каменів. У такому разі ці затягування можна встановлювати по мірі заповнення габіону.
	Конструкція огородження габионного типу зазвичай не закривається зверху кришкою, так як в цьому немає ніякої необхідності, і на цій деталі габіону можна заощадити. Однак, рекомендовано верхні краї стінок забору додатково зв’язати дротяною стяжкою, якщо вони виготовляються з готової сітки, або ж, наприклад, зафіксувати їх між собою відрізками сталевого прута, якщо огорожа являє собою зварену конструкцію.

Споруда невисокого декоративного огородження з коробчатих габіонів

Наступний варіант забору має просту конструкцію і складається всього лише з трьох коробчатих габіонів. Він буде виконувати не стільки захищає ділянку функцію, скільки декоративну, так як має естетичний і оригінальний зовнішній вигляд. Ще одна перевага даної конструкції полягає у відсутності необхідності влаштовувати під неї фундаментну основу, так як коробчаті габіони в даному випадку мають широке підстава, що виключає ризик їх просідання, навіть незважаючи на їх велику масу.

Для побудови цього невеликого забору необхідно підготувати наступні матеріали:

• Зварену сітку з осередками 40×40 або 50×50 мм
• В’язальний дріт.
• Камінь для заповнення габіонних ящиків.
• Геотекстиль або чорну плівку.
• Анкери для закріплення габіонів до грунту.

Крім цього, будуть потрібні інструменти, які можна знайти в будь-якому будинку – це лопата, мотика, кусачки або ножиці по металу, молоток, плоскогубці, рулетка і будівельний рівень.

Споруда цього оригінального паркану виконується поетапно:

Ілюстрація	Короткий опис виконуваних операцій
	Перше, що необхідно зробити при будівництві цієї огорожі, так само, як і в попередньому випадку — це зробити розмітку місця, де його планується встановити. Після визначення майданчики її потрібно розчистити, тобто зняти верхній шар грунту на 120÷150 мм. Для проведення цього процесу можна використовувати звичайну мотику. Після того, як грунт буде прибраний, майданчик слід добре утрамбувати, а потім справити на неї гравійно-піщану засипку, яка поливається водою і також ущільнюється, так, щоб вийшов шар у 80÷100 мм.
	Після ущільнення шару грунту, майданчик слід перевірити на рівність з допомогою бруса (правила) і будівельного рівня. Брус укладається на утрамбовану поверхню майданчика, а на нього встановлюється будівельний рівень. Якщо вимірювальний інструмент покаже великий перепад, то підсипку з однією з сторін потрібно збільшити або зменшити.
	Наступним кроком з зовнішньої сторони майданчика потрібно викопати канавку, до якої буде встановлена захисна пластикова пластина – бортик. Даний елемент буде служити захистом від вологи для металевої сітки коробів. Канава риється глибиною 100÷120 мм, шириною 120÷150 мм. Пластину встановлюють вище поверхні прилеглих поверхонь, так як в подальшому до неї буде притискатися низ сітчастих коробів.
	Далі, за зовнішнім краєм канави встановлюється захисний бортик, який тимчасово притискається до її стінці дошкою товщиною в 25 мм
	Майданчик, на яку буде встановлюватися огорожа, покривається геотекстилем або чорною плівкою, призначеної для захисту конструкції від проростання крізь каміння габіону бур’янових рослин. Крім майданчики, покривається плівкою і канава, що йде уздовж неї край плівки притискається дошкою до бортику. Настеливши плівку, приступають до складання габіонних конструкцій, виготовлених з зварної сітки з осередками розміром 50×50 мм Їх деталі розкладають в безпосередній близькості від підготовленої майданчики і з’єднують за допомогою дроту, скручені в спіраль.
	Спіральні скріплюють елементи вкручуються на краю складених деталей конструкції. Таким способом з’єднуються бокові сторони з дном, а також між собою. Спіраллю закріплюється і кришка з одного боку короба.
	Кінці спіральних кріплень необхідно ретельно закрутити плоскогубцями, так, щоб вони міцно утримували елементи короба, інакше, при установці його на постійне місце, спіраль може зісковзнути.
	Далі, зібраний короб встановлюється на підготовлене для нього місце і притискається до передньої лицьової сторони до бортику. Після цього в кошику встановлюються і скріплюються з довгими стінками розділові діафрагми. Ці елементи монтуються з кроком в 750÷1000 мм. Якщо ж короб має довжину 1000 мм, то його можна діафрагмою розділити навпіл. Дані елементи надають конструкції жорсткість і сприяють стримуванню її розпирання під високим навантаженням. Діафрагми закріплюються до донної частини і бічних стінок спіральним кріпленням.
	Додатково рекомендовано стягнути стінки дротяними ребрами жорсткості (затяжками), що мають товщину до 5÷7 мм. Особливо актуальні ці елементи у високих габіонних кошиках, де їх встановлюють з кроком 120÷150 мм по висоті.
	Наступним кроком проводиться заповнення кошиків каменем. Якщо є можливість відібрати каміння з рівними поверхнями, то їх рекомендовано укладати гладкою стороною назовні, притискаючи їх до стінок габіону будь камінням, що укладаються в середині кошика. У будь-якому випадку, сусідні кошика заповнюються каменем одночасно, тобто паралельно. Причому укладати заповнювач потрібно як можна щільніше.
	Закінчивши заповнення нижніх контейнерів габіону, і закріпивши на них кришки, зверху на них встановлюють порожню, готову до заповнення кошик. Її дно зв’язується по всьому периметру з нижньої, вже повністю заповненою і закритою конструкцією.
	На даному варіанті огорожі заплановано ще і розміщення поштової скриньки. Тому перед закладанням каменю у верхню корзину, проводиться закріплення скриньки на сітці.
	Після того як ящик буде закріплений на фасадній стороні огорожі, контейнер можна також заповнювати каменем. Процес проводиться точно так само, як і при закладенні каменя у нижню частину габіону, з подальшою установкою і фіксацією кришки.

Результат виконаної роботи представлений на ілюстрації на початку розділу. Звичайно, така огорожа не захистить від небажаних гостей, але воно може служити в якості лавочки, на якій можна проводити літні вечори, а ззаду цієї конструкції, при бажанні, можна поставити легкий високий паркан з тієї ж сітки.

Оформлення габионом дачного ставка

Відмінно підійде габіонна конструкція і для зміцнення стінок декоративного ставка. В даному варіанті для штучного водоймища круглої форми потрібно буде спорудити криволінійну конструкцію зі сталевої зварної сітки. Зазвичай ємність для ставка встановлюється в котлован, викопаний в ґрунті, який захищає його стінки від зовнішніх пошкоджень. При будівництві габіону навколо водойми можна уникнути важких земляних робіт і не думати про те, куди подіти вибраний грунт, так як поглибити ємність доведеться не більше ніж на 150 мм. Якщо придбана готова ємність для ставка, то всі розміри конструкції та майданчики підганяється саме під неї.

Для виготовлення металевих конструкцій для цього габіону, що вибудовується навколо круглого ставка діаметром 1460 мм і розрахованого на 500 літрів, використовувалася сітка з осередками розміром 25×100 мм. Для заповнення сітчастих знадобилося 475 кг круглого білого каменю середньої фракції.

Роботи по створенню цієї конструкції також проходять поетапно.

• Першим кроком проводиться очищення майданчика від дернового шару і вибірка грунту для заглиблення ємності ставка.
• Далі, поверхня майданчика розрівнюється.
• Після цього можна переходити до розкрою та монтажу металевої зварної сітки.
• В даному випадку доведеться виконати дві частини конструкції різної форми, які потім з’єднуються між собою – це криволінійна частина, що обрамляє водойма, і коробчата, що примикає до неї.

• Спочатку варто зайнятися криволінійним габионом, який складається з двох основних стінок – внутрішньої і зовнішньої, а також з діафрагм-перемичок, які поділяють конструкцію на секції і додають їй міцність.

— Першим кроком виготовляється і монтується внутрішня окружність, кінці якої скріплюються в’язальним дротом. Вийшла окружність вирівнюється і закріплюється до грунту анкерами.

— Далі, з цілих сітки вирізаються фігурні деталі донної частини габіону, вони укладаються на грунт навколо внутрішньої стінки, а потім зв’язуються з нею в’язальним дротом.

— Потім на внутрішню стінку з кроком 300 мм, по всій її висоті, а також до донної частини, фіксуються розділяють діафрагми, які повинні мати однакову ширину.

— Після цього розтягується і прикріплюється до диафрагмам, а потім і до дна конструкції, зовнішня стінка габіону. Її можна прикріпити в’язальним дротом або ж спіральним кріпленням.

• Далі, за вже розглянутими раніше схемами, збирається коробчастий каркас, який після складання приєднується до круглої конструкції. Коробчата кошик повинна бути прив’язана до круглої по всьому периметру своєї торцевої сторони в’язальним дротом.

Тут потрібно уточнити, що зазвичай під будь-які габіони, на підготовлювану майданчик настилається геотекстиль або ж чорна плівка і монтаж ставка не є винятком. Однак, показаної композиції це правило з якихось причин не було дотримано.

• Перед тим як встановлювати готову ємність для води у металеву конструкцію, потрібно виконати дві дії:

— Заповнити частину висоти габіону каменем, щоб надати конструкції необхідну масивність і стійкість.

— Закріпити на внутрішній стінці дротяного каркаса захисний матеріал, так як дріт гострими кінцями може пошкодити герметичність ємності для води.

Захисна тканина повинна мати досить велику товщину, бути м’якою та гнучкою, міцною і стійкою до вологи. В даному випадку, в якості захисту, використовувався будівельний ватин.

• Після заповнення ⅓ висоти стінок габіону каменем, захисний матеріал розтягується на стінці, загинається всередину конструкції і закріплюється за допомогою звичайних прищіпок. Коли роботи будуть закінчені, фіксація захисного шару більше не потрібно.
• Далі, в утворився коло встановлюється полімерна ємність для води. Щоб її краї не опускалися, їх також прихоплюють прищіпками, знятими з захисної підкладки.

• Наступним кроком краю ємності загортаються всередину стінки круглої частини габіону, і сітчаста конструкція до верху заповнюється каменем. При цьому вона залишається відкритою, тобто на неї не встановлюється кришка.
• Коробчата частина габіону після установки і закріплення кришки, покривається дощатим настилом, який буде виконувати роль лежанки чи лавки. Розмір настилу в даному випадку становить 300×1000 мм, і знаходиться він на висоті 500 мм від рівня грунту.

Такий ставок на дачі або на території заміського будинку стане прекрасним місцем для відпочинку. Правда, в доповнення до такого спорудження доведеться придбати насос, або ж при будівництві габіону необхідно заздалегідь продумати підведення труб для зливу води, так як без її періодичної заміни ніяк не обійтися.

Спираючись на представлені приклади габіонів і на запропоновані інструкції по їх виготовленню, креативному господареві ділянки не складе великої праці внести в ці варіанти необхідні зміни та застосувати їх для втілення власних ідей у життя.

А для того щоб «підштовхнути фантазію» читача, пропонуємо подивитися ще і невеликий відеосюжет, в якому показані габіони, створені господарями дільниць своїми руками:

Відео: Найширші можливості для творчості – саморобні габіони, як прикраса присадибної ділянки
