Якої марки бетон потрібен для стрічкового фундаменту

14

Стрічковий фундамент можна сміливо віднести до категорії найбільш популярних – саме йому віддають перевагу в переважній більшості випадків при будівництві власного житла за містом. Схема такої підстави, алгоритм його розрахунку, креслення армування і технологія заливки – всі ці питання відпрацьовані на практиці до дрібниць, і тому багато господарів ділянок дуже часто воліють братися за його зведення самостійно.

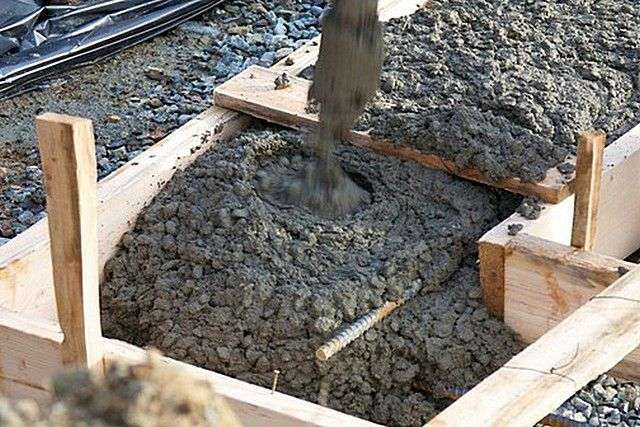

Якої марки бетон потрібен для стрічкового фундаменту

Але нічого не коштуватимуть грамотно проведені розрахунки розмірів фундаментної стрічки, акуратно викопані траншеї і міцно збита опалубка, надійна гідроізоляція і ідеально по кресленнях ув’язаний арматурний каркас, якщо для заливки застосовується не відповідає умовам майбутньої експлуатації або ж неякісно приготований бетон. Тому пропонуємо читачеві, зацікавився темою стрічкового фундаменту, здійснити невеликий екскурс в теорію і практику приготування необхідного для таких цілей розчину. Це корисно знати при плануванні замовлення готового бетону, і для самостійного приготування розчину за місцем проведення будівництва.

Отже, якої марки бетон потрібен для стрічкового фундаменту, і як його можна виготовити власними силами.

Зміст статті

  • 1 Класифікація бетонних розчинів
    • 1.1 Марки і класи міцності бетону
    • 1.2 Морозостійкість бетону
    • 1.3 Клас водонепроникності бетону
    • 1.4 Показники легкоукладальності розчину
  • 2 Який же бетон замовити для стрічкового фундаменту?
  • 3 Готуємо бетон для стрічкового фундаменту самостійно
    • 3.1 Основні компоненти бетонного розчину
      • 3.1.1 Цемент
      • 3.1.2 Пісок
      • 3.1.3 Гравій або щебінь
      • 3.1.4 Вода
    • 3.2 «Рецепти» бетонів для заливки стрічкових фундаментів і порядок проведення замісів
      • 3.2.1 Дозування компонентів для приготування бетону
      • 3.2.2 Змішування інгредієнтів в бетономішалці
      • 3.2.3 Відео: приклад приготування бетону М300 в бетономішалці
  • 4 Додаток: Швидкий і точний розрахунок компонентів для самостійного приготування бетону для заливки стрічкового фундаменту
    • 4.1 Калькулятор розрахунку необхідних складових для приготування бетону під заливку стрічкового фундаменту

Класифікація бетонних розчинів

Насамперед, що таке взагалі – бетон. Під цим терміном прийнято розуміти камінь штучного походження, що отримується в результаті твердіння залитої у форму суміші, що складається з правильно підібраних компонентів, в число яких входить:

— в’яжуча речовина (найчастіше в цій ролі виступає цемент);

— заповнювачі (зазвичай пісок, гравій або щебінь, але деякі бетони припускають використання та інших матеріалів).

— вода, яка виступає і як розчинник, і як необхідний компонент для хімічної реакції утворення і дозрівання бетонного каменю.

Якщо почитати будівельну літературу, то можна переконатися, що класифікація бетонів – дуже розгалужена, і включає чимало їх різновидів самого різного призначення. Однак, заглиблюватися в неї в даному випадку не станемо – нас цікавлять тільки ті типи, які підходять для будівництва фундаментів. А це означає, що з усього різноманіття виділимо тільки важкі розчини на основі портландцементу і на щільних заповнювачах.

Якщо розібратися, то практично повну картину експлуатаційних якостей бетону дають чотири основних показника розчину: це марочна міцність або клас може зазначатися символом М або В), морозостійкість (F), водонепроникність (W) і рухливість або легкоукладальність (П). Деякі показники мають визначальне значення для будівництва фундаменту, інші, скажімо, опосередковане, але треба познайомитися з усіма.

Марки і класи міцності бетону

Це, мабуть, основний показник, який необхідно враховувати при виборі конкретного розчину.

Марка вказує на те, яке навантаження на стиск здатний витримати повністю дозрілий бетон, виражену в кгс/см2.

Всього марок бетону по міцності – чимало, від М50 до М800. Однак, у сфері приватного будівництва, і конкретно – при зведенні фундаментів ,забудовникам, як правило, доведеться стикатися з марками від М100 до М300, рідше – М400.

Марка бетону говорить про його здатність протистояти навантажень на стиск, вираженого в кгс/см2

У довідковій літературі та в будівельних технологічних інструкціях дуже часто замість понять марочної міцності оперують показником класу бетону. Ці величини – певною мірою взаємопов’язані, і розрізняються, швидше за «системою координат».

Клас позначається літерою У і числовим показником, який відповідає навантаженню (вираженої в мегаПаскалях), яку з імовірністю 95% витримає дослідний зразок – кубик з гранями 150 мм.

Таким чином, якщо марка говорить про усередненою величиною міцності, то клас – вже про фактичну. Приклад – розчин одного і того ж компонентного складу, відповідний певній марці, але застывавший і набирав міцність в різних умовах, може за результатами випробувань показати різний клас міцності.

Втім, в умовах самостійного приватного будівництва, знання таких тонкощів – навряд чи знадобляться. Важливо розбиратися в марках бетону і в тому, як вони співвідносяться з класами. А допоможе у цьому – наступна таблиця.

Таблиця 1. Співвідношення марок і класів бетону

Міцність бетону на стиск, кг/см2 Клас бетону по міцності Найближча марка бетону по міцності
65.5 5 M 75
98.2 B 7.5 M 100
131.0 B 10 150 M
163.7 B 12.5 150 M
196.5 B 15 M 200
261.9 B 20 250 M
294.4 B 22.5 M 300
327.4 B 25 350 M
392.9 B 30 M 400
458.4 B 35 M 450

Маючи під рукою таку «шпаргалку», нескладно орієнтуватися в обох системах оцінки міцності бетону.

Морозостійкість бетону

Марка по морозостійкості позначається буквеним символом «F» і числом, яке говорить про кількість циклів заморожування і відтавання зразків матеріалу без скільки-небудь істотних змін його фізико-механічних і експлуатаційних характеристик.

Методика визначення морозостійкості встановлена ГОСТ 10060.0-95. Цим же стандартом передбачена і класифікація матеріалів за таким показником – маркування варіюється в межах від F25 до F1000.

При оцінці морозостійкості часто допускають непотрібні крайнощів:

  • Кількість циклів заморожування зовсім не означає кількість років, тобто чергувань зими з літом. Протягом одного холодного сезону таких циклів заморожування-відтавання може бути кілька, а іноді навіть кілька десятків – згадайте зими з великою кількістю відлиг.
  • Клас морозостійкості, наприклад, F50 – це зовсім не означає того, що після 50 циклів бетон приходить в повну непридатність.

В принципі, подібна оцінка морозостійкості стосується бетону, який насичений водою. Так, наприклад, суха стінова конструкція з, скажімо, бетону з маркою морозостійкістю F50 або F100, за період своєї багаторічної експлуатації здатна витримувати тисячі циклів заморожування-відтавання, залишаючись при цьому абсолютно неушкодженою. Тобто, якщо фундаменту забезпечити належну якість гідроізоляції (а це – одне з ключових вимог для забезпечення довговічності власного будинку), то марка морозостійкості ніяк не буде критичним показником. Тим більше що при дотриманні технології приготування бетону цей показник, навіть при бажанні, неможливо занизити – зробити меншу F100.

З якого б бетону ні заливали фундамент, його гідроізоляція – обов’язкова!

Велику помилку роблять ті господарі, які ігнорують це питання при будівництві свого будинку. Навіть використання невиправдано дорогих марок бетону при відсутності надійної гідроізоляції не стає гарантією довговічності основи будівлі. А адже виконати гідроізоляцію фундаменту своїми руками – не так вже й складно. Про це – в окремій публікації нашого порталу.

Якщо міркувати розсудливо то показник класу по морозостійкості в приватному будівництві важливий лише у двох характерних місцях, де використовуються бетонні вироби і немає ніякої можливості захистити їх від прямого впливу води.

Для бетонної плитки, що використовується для мощення двору або укладання в якості відмостків, показник морозостійкості дійсно має визначальне значення

  • Це – мощення доріжок і заливка відмостків: тут бажаний клас морозостійкості не нижче F300
  • Другий випадок – це цементна черепиця покрівлі, при виробництві якої відповідальні виробники домагаються морозостійкості F600÷F800.

Практика показує, що для фундаментів (природно, при їх гідроізоляції) цілком достатньо показника F150, а для стін – і того менше, порядку F50÷F100

Клас водонепроникності бетону

Цей показник позначається буквеним символом W і числом (від W2 до W12). Числовий показник говорить про максимальному тиску, вираженому в мегаПаскалях, при якому досвідчений зразок (циліндр висотою 150 мм) не пропускає через себе воду.

З точки зору практичного застосування в умовах індивідуального будівництва (зокрема – при будівництві стрічкового фундаменту), значимість цього показника – невелика. За аналогією з класом морозостійкості, якщо слідувати вимогам технології приготування якісного бетонного розчину потрібної марки (класу міцності, то оптимальні параметри водонепроникності будуть досягнуті самі по собі.

Таблиця 2. Приблизна відповідність показників бетону при стандартних оптимальних поєднань компонентів і дотримання технології замішування розчинів

Клас (найближча марка) бетону по міцності Морозостійкість Водонепроникність
В-7,5 (М 100) F50 W2
В-12,5 (М150) F50 W2
В-15 (М200) F100 W4
У-20 (М250) F100 W4
В-22,5 (М300) F200 W6
В-25 (М350) F200 W8
В-30 (М400) F300 W10

Навіть якщо господарям здається, що грунт на ділянці будівництва перенасичений вологою, все одно набагато дешевше, швидше і надійніше буде виконати якісну гідроізоляцію, ніж замовляти дорогий бетон з підвищеною маркою водонепроникності (W12 або навіть вище).

Показники легкоукладальності розчину

А ось цей параметр – надзвичайно важливий для забезпечення якості робіт по зведенню фундаменту. Тим більше – в умовах звичайної будівельної площадки, коли засоби механізації з укладання бетону в опалубку можуть бути недоступні. По суті, за цим показником ховається те, наскільки розчин пластичний, легко піддається заливці, розподілу з повним заповненням всіх порожнин, вирівнювання по заданому рівню.

Існує кілька критеріїв оцінки легкоукладальності, але в повсякденному будівельній практиці найчастіше використовується показник рухливості, позначуваний буквеним символом П і цифровим значенням. Звідки що береться?

Показник рухливості розчину показує, наскільки той може розтікатися під дією власної ваги. Перевірку цього параметра проводять нескладним досвідом – щільно наповнюють готовим розчином спеціальну форму у вигляді усіченого конуса (діаметр основи – 200 мм, діаметр верхнього отвору – 100 мм, висота – 300 мм. Заповнення проводиться в три прийоми – рівними по висоті шарами, з обов’язковим багаторазовим штикуванням (проколюванням розчину до поверхні підстави металевим прутом). Потім надлишок розчину зверху видаляється, а форма акуратно, поступальним рухом вгору знімається (на це має бути витрачено від 3 до 7 секунд). Форма встановлюється поряд зі сформовать з розчину конусом, який просідає під власною вагою.

Замір, наскільки просів сформований досвідчений розчинний конус, допомагає визначитися з показником рухливості готового бетону

Промеренная величина осідання конуса від початкового горизонтального рівня (від верху форми) призведе до шуканого показника рухливості розчину.

Таблиця 3. Показники рухливості бетону та особливості використання розчинів

Величина осідання конуса Показник рухливості Примітка
0 Не регламентується Жорсткий бетон – особлива сфера застосування.
— від 1 до 4 см П1 Малорухливий, напівжорсткий бетон. Утримується на вертикально розташованому штыке лопати. У практиці приватного будівництва – практично не використовується.
— від 5 до 9 см П2 Розчин середньої рухливості – плавно сповзає з багнета лопати. Може застосовуватися при заливці фундаменту, але з досить рідкісним розташуванням прутів арматури і з обов’язковим глибинним вібруванням.
— від 10 до 15 см П3 Рухливий розчин стікає з вертикально розташованого багнета лопати. Може вважатися, напевно, оптимальною для заливки стрічкового фундаменту з будь-якою частотою розташування армуючих прутів. Вимагає обов’язкового застосування вібратора.
— від 16 до 20 см П4 Бетонний розчин підвищеної рухливості, практично текучий. Відмінно підходить для роботи з бетононасосними установками. Хороший варіант для стрічкового фундаменту. Застосування виброукладки – бажано.
— понад 20 см П5 Повністю текучий розчин. Більшою мірою підходить для заливки монолітних стін і перекриттів. Для стрічкового фундаменту буде все ж дуже рухливим, і в таких цілях зазвичай не застосовується.

Який же бетон замовити для стрічкового фундаменту?

Отже, були розглянуті основні критерії оцінки бетонних розчинів, застосовуваних для індивідуального будівництва. Залишилося з’ясувати: який же склад буде оптимальним для заливки стрічкового фундаменту.

Таблиця 4. Області застосування товарних бетонів різних марок

Клас (марка) бетону по міцності Товарна марка бетону Застосування бетону
В7,5 (М100) БСГ В 7,5 П3 F50 W2 Підготовка під фундамент
В10 (М150) БСГ В 10 П3 F50 W2 Підготовка під фундамент, заливка стрічкового фундаменту під невідповідальні конструкції
В12,5 (М150) БСГ В 12,5 П3 F100 W2 Підготовка під фундамент, заливка стрічкового фундаменту під невідповідальні конструкції (легкі господарські будівлі)
В15 (М200) БСГ В 15 П3 F100 W4 Монолітні фундаменти стрічкові і плитні, стяжки, ростверки.
В20 (М250) БСГ В 20 П3 F150 W4 Монолітні фундаменти – стрічки і плити, ригелі, утеплені шведські плити, стяжки теплих підлог
В22,5 (М300) БСГ В 22,5 П3 F150 W6 Монолітні фундаменти будь-яких типів, монолітні залізобетонні несучі конструкції, тонкі високоміцні стяжки теплих підлог.
В25 (М350) БСГ В 25 П3 F200 W8 Всі зазначені вище застосування – в особливо складних умовах експлуатації
В30 (М400) БСГ В 30 П3 F200 W8 Монолітні фундаменти, несучі конструкції під важкі багатоповерхові будівлі, в тому числі — на складних ділянках будівництва.
Більш міцні марки в індивідуальному будівництві застосування не знаходять.

Звернемо особливу увагу – мова поки що йде про готових товарних бетонах, які замовляються у відповідних фірмах з доставкою до місця проведення будівництва. При цьому вивантаження суміші повинна бути проведена не пізніше 90 хвилин після первинного змішування компонентів водою – при транспортуванні в спеціальних автобетоносмесителях, і не більше 45 хвилин – якщо розчин перевозиться в самоскиді, тобто без постійного перемішування. Отже, необхідно заздалегідь оцінити принципову можливість такої доставки, передбачити під’їзні шляхи до місця заливки фундаменту.

Якщо бетон передбачається замовляти, то обов’язково уточнюється реальне час доставки розчину до місця будівництва – воно не повинно перевищувати встановлених технологією термінів

При замовленні готової бетонної суміші (БСГ) необхідно враховувати ще деякі нюанси. На жаль, поява чималої кількості невеликих фірм, що практикують виробництво будівельних розчинів, зовсім не говорить про те, що всі вони працюють з дотриманням встановлених стандартів або технічних умов. На жаль, реалії такі, що довіряти можна далеко не всім – слід заздалегідь ознайомитися з репутацією розташованих поблизу організацій подібного профілю. Дуже часто доводиться стикатися з тим, що за результатами дозрівання бетону його кінцева фактична міцність істотно відрізняється від заявленої при придбанні розчину, а перевірити це на етапі покупки – досить важко. Цілком зрозуміло бажання виробників «заощадити на цементі», але ж не за рахунок якості!

В даний час з’явилося чимало міні-заводів з виготовлення товарного бетону. Але от з якістю і точним дотриманням технології виробництва дружать, на жаль, далеко не всі з них

Який вихід?

  • Перше – довіряти тільки собі, і готувати бетон самостійно, з суворим дотриманням всіх необхідних пропорцій (до цього питання ми підійдемо дещо пізніше).
  • Друге – для страховки при замовленні товарного бетону навмисно завищувати на одну або дві ступені його клас міцності і всі інші відповідні характеристики. Так само, до речі, надходять, якщо будівництво доведеться вести на ділянці з вираженою пучинистостью грунту.

Тому можна привести ще одну таблицю, засновану на практиці будівництва в звичайних умовах «російської глибинки». У наведених у ній показників немає яких-небудь теоретичних обґрунтувань – це лише узагальнені середньостатистичні дані щодо застосування готових товарних бетонів саме для заливки стрічкових фундаментів.

Таблиця 5. Рекомендовані марки товарних бетонів для заливки стрічкових фундаментів

Тип одноповерхового будинку Грунти з хорошою несучою здатністю, слабопучинистые Пучіністие грунти
Легкі дерев’яні щитові, каркасні будинки БСГ В 15 П3 F100 W4 (М-200) БСГ В 20 П3 F150 W4 (М-250)
Будинки з бруса, колод зруби БСГ В 20 П3 F150 W4 (М-250) БСГ В 22,5 П3 F150 W6 М-300)
Будинки з газосилікатних блоків, керамзитобетону, опілкобетона (арболіту) та інших подібних матеріалів БСГ В 22,5 П3 F150 W6 М-300) БСГ В 25 П3 F200 W8 (М-350)
Будинки з цегли, каменю або монолітні залізобетонні БСГ В 25 П3 F200 W8 (М-350) БСГ В 30 П3 F200 W8 (М-400)

Примітка до таблиці 5. У тому випадку, коли планується спорудження будівлі більш ніж в один поверх, рекомендується замовляти БСГ на марку вище. Але в будь-якому разі – не вище, ніж В30 (М400).

Готуємо бетон для стрічкового фундаменту самостійно

Якщо немає ніякої можливості скористатися послугами виробників товарних бетонів, або ж геть відсутня довіра до місцевих «шабашникам», можна покласти цю досить трудомістку функцію на «плечі».

Треба бути готовим до того, що робота належить чимала й практично безперервний, так як заливку стрічкового фундаменту рекомендується проводити протягом однієї зміни. Стало бути, необхідно заздалегідь підготувати всі необхідні компоненти для приготування потрібної марки бетону, передбачити порядок правильної дозування (за об’ємом або за масою). Можливо, слід продумати, чи достатньо буде робочих рук для проведення практично безперервних завантажень і выгрузок бетономішалки.

Годі й сподіватися на ручне виготовлення бетону для заливки фундаменту – без достатньо місткою бетономішалки з таким завданням не впоратися

Отже, для самостійного приготування бетонного розчину для фундаменту потрібні вже згадані раніше компоненти – цемент, пісок, щебінь або гравій, вода. Не виключається використання спеціальних добавок, що поліпшують ті чи інші якості готового розчину. Але про добавки — це особлива розмова, і мова про них піде в окремій рубликации нашого порталу. А поки — базові складові бетону.

Основні компоненти бетонного розчину

Цемент

Цемент в складі бетону виступає в якості в’яжучого компонента. Найчастіше для цих цілей використовується портландцемент (ПЦ), одержуваний шляхом тонкого перемолу спечених при високій температурі зерен спеціальної глини (клінкеру) і вапняку, з дозованим додаванням (від 1,3 до 3%) гіпсу.

Портландцемент марки ПЦ-400 в приватному будівництві застосовується найчастіше

Випускається промисловістю цемент підрозділяють на марки – від 300 до 600. Сама по собі марка говорить про те, якою приблизно буде міцність на стиск розчину, приготованого з цементу й піску (в пропорції 1:3), при оптимальному водоцементном відношенні і повному дозріванні (28 діб). Для заготовляння бетонних розчинів, що йдуть на заливку стрічкових фундаментів, найчастіше застосовується цемент ПЦ-400, як найбільш доступний і цілком універсальний для подібних цілей. Може застосовуватися й цемент ПЦ-500 – справа тільки в зміні вихідних пропорцій, але просто ПЦ-400, як правило, легше придбати з-за його повсюдної доступності, так і співвідношення ціна — якість говорить на його користь.

З маркування цементу можна почерпнути ще деяку інформацію.

  • Так, символ Д говорить про наявності модифікуючих добавок: «ДО» – добавки відсутні, інше число – відсоток добавок від маси цементу;
  • Символ «Б» — швидкотвердіючий цемент;
  • — «ПЛ» — пластифікований цемент;
  • — «ГФ» — цемент з гідрофобними властивостями.

Слід завжди звертати увагу на дату виробництва цементу. Навіть у нормальних умовах зберігання цемент за перші три місяці здатний втратити до 20% своєї марочної міцності, за півроку така втрата складе 30%, і до 40% — протягом року. Вихід – або використовувати лише свіжий цемент, у відповідності з пропорціями розчину, або вносити відповідні корективи за кількістю внесеного цементу (пропорційно втраті міцності) і збільшення часу на приготування розчину (практично – вчетверо). Набагато краще, безумовно, постаратися обійтися свіжим цементом.

Пісок

В якості обов’язкового дрібнофракційних заповнювача в бетоні застосовується пісок. Оптимальний варіант – кар’єрний, з модулем крупності від 2 до 3,25 мм, але з пустотністю не більше 30%, тобто з вмістом всіх фракцій.

Оптимальний для самостійного виготовлення бетону пісок кар’єрний, з середньою фракцією близько 2 мм.

У приватному будівництві, при приготуванні бетонів марки до М300 допускається використання піску .з дрібною фракцією (менше 1,6 мм) не більше 20% від загального обсягу., і з вмістом домішок (глини) до 3% за масою. Вміст пиловидних піщаних фракцій (менше 0,6 мм) також не повинно перевищувати 3%.

Пісок для правильного водоцементного співвідношення краще використовувати сухий. Середня щільність піску – близько 1500 кг/м3.

Гравій або щебінь

Як крупнофракционного заповнювача бетону застосовуються щебінь або гравій. Різниця між цими матеріалами в основному криється в тому, що щебінь – це похідна примусового подрібнення гірських порід, і його межі звичайно мають гостру форму. Гравій – це продукт природного руйнування (вивітрювання або водяній ерозії) гірських порід, і тому його елементи частіше мають округлі контури і плавні закруглення граней.

Щебінь і гравій також можуть відрізнятися розміром фракції – зазвичай цей показник може варіюватися в діапазоні від 5 до 70 мм (підрозділяють чотири фракції: 5÷10 мм, 10÷20 мм; 20÷40 мм і 40÷70 мм). За існуючими нормативами для якісного приготування бетону в його склад повинен включатися щебінь чи гравій як мінімум двох різних фракцій — при максимальній до 40 мм, або трьох – при максимальній до 70 мм.

Гравій (ліворуч) і щебінь – обов’язкові заповнювачі для виготовлення бетонного розчину під заливку фундаментів

При цьому максимальний розмір зерна щебеню або гравію не повинен перевищувати двох третин відстані між стрижнями поздовжнього армування. Крім того, максимальний розмір не повинно бути більше, ніж 1/3 (а краще — навіть 1/5) від будь-якого мінімального розміру заливається будівельної конструкції. так як у нас йде мова про стрічковому фундаменті, то, наприклад, при ширині стрічки 200 мм розмір фракції щебеню або гравію не повинен бути вище 40 мм.

На ділі при заливці стрічкових фундаментів під невеликі будівлі приватні забудовники нерідко застосовують крупний заповнювач однієї фракції – 20 мм. Цього, в принципі, буває цілком достатньо, а працювати на невеликих бетономішалках з більш крупним щебенем або гравієм, і при заливці вузьких стрічок з досить частим розташуванням армуючих прутів, буває досить складно.

Щебінь чи гравій повинні бути чистими – навіть невеликі глиняні забруднення здатні різко, до 30%, знизити підсумкову фактичну міцність готового бетонного розчину. Так що якщо придбаний матеріал з ознаками сильного забруднення глиною або грунтом, перед початком робіт необхідно завчасно провести промивку спрямованими струменями води з шлангів.

Вода

Здавалося б, а що тут складного: лей собі воду в замішуваний розчин, поки не отримаєш потрібну консистенцію…

Вода повинна бути чистою, і подається вона в бетономішалку, також, як і всі інші компоненти, суворо дозовано

Виявляється, все не так просто.

  • Перш за все, до води також пред’являються певні вимоги щодо її чистоті і хімічним складом. Всі вони докладно перераховані в ТУ, встановлених Гост 23732-79 – це відсутність слідів нафтопродуктів, кислот, фенолів, цукрів, нормативна окислюваність, максимальний вміст солей і т. п. Правда, в більшості випадків чистий водопровідна або кринична вода цілком підійде для замісу.
  • Друга і, мабуть, головне – це оптимальне співвідношення води і цементу. Надлишок вологи ніколи не йде на користь получающемуся «цементному каменю». Досить поглянути для прикладу на наступну діаграму.

Наочний приклад залежності міцності бетону від водоцементного співвідношення

Кривими лініями на діаграмі вказані зміни марочної міцності одержуваного бетону з цементу (в пропорції з піском 1:3) відповідної марки. Візьмемо, для прикладу, цемент ПЦ-400. При водоцементном співвідношенні 0,4 міцність при повному дозріванні сягає показника понад М400. Але зі збільшенням кількості води йде різке зниження, а при співвідношенні 1.0 міцність бетону вже оцінюється всього в М100, тобто втрата в цьому показнику – вчетверо!!!

Це, втім, легко пояснити. Незадіяна в хімічну реакцію з цементом вода має тільки два шляхи:

— або вона поступово випаровується, залишаючи після себе великі пори, різко знижують міцнісні якості матеріалу.

— або вона залишається в несвязанном вигляді в порах – а це ще гірше, як при настанні морозів ця волога почне свою руйнівну дію.

Отже, при замішуванні бетону необхідно суворо дотримуватися оптимально водоцементне співвідношення. Для довідки – середні значення для різних марок бетону і використовується для їх виготовлення цементу наведено в таблиці:

Таблиця 6. Рекомендовані значення водоцементного співвідношення

Планована до виготовлення марка (клас) бетону Портландцемент ПЦ 400 Портландцемент ПЦ 500
М100 (В7,5) 1.03 не застосовується
М150 (В12,5) 0.85 не застосовується
М200 (В15) 0.69 0.79
М250 (В20) 0.57 0.65
М300 (В22.5) 0.53 0.61

А що робити, якщо будівництво довелося на зиму?

Якщо чесно, то найкраще рішення — це все ж дочекатися потепління, а потім приступати до заливання фундаменту. Навіть використання спеціальних протиморозних добавок навряд чи дасть скільки-небудь відчутний виграш за термінами загального строительсва — процеси дозрівання бетону значно збільшуються за часом. Тим не менш, можна при певних умовах займатися фундаментом і взимку — про це спеціальна стаття нашого порталу «При якій температурі можна заливати фундамент».

«Рецепти» бетонів для заливки стрічкових фундаментів і порядок проведення замісів

Дозування компонентів для приготування бетону

Отже, залишилося розглянути, які ж пропорції необхідно дотримуватись для приготування тієї чи іншої марки бетону.

При бажанні, можна було б привести всю методику розрахунку і теоретичного обґрунтування співвідношення вихідних інгредієнтів — по масі і за обсягом. Але, напевно, читача в більшій мірі цікавить практична сторона. Ну а приготування такого типу бетонів, придатних для заливки стрічкових фундаментів – до того відпрацьований у повсякденній практиці питання, що можна просто привести таблиці пропорцій.

Таблиця 7. Дозування компонентів для приготування бетонів на основі цементу ПЦ-400

Марка (клас) міцності виготовляється бетону Співвідношення по масі (цемент : пісок : щебінь) Співвідношення за обсягом (цемент : пісок : щебінь) Об’ємне співвідношення готового бетону до цементу
М100 (В7,5) 1 : 4.6 : 7.0 10 : 41 : 61 7.8 : 1
М150 (10 ÷В12,5) 1 : 3.5 : 5.7 10 : 32 : 50 6.4 : 1
М200 (В15) 1 : 2.8 : 4.8 10 : 25 : 42 5.4 : 1
М250 (В20) 1 : 2.1 : 3.9 10 : 19 : 34 4.3 : 1
М300 (В22,5) 1 : 1.9 : 3,7 10 : 17 : 32 4.1 : 1
М400 (В30) 1 : 1.2 : 2.7 10 : 11 : 24 3.1 : 1

Таблиця 8 Дозування компонентів для приготування бетонів на основі цементу ПЦ-500

Марка (клас) міцності виготовляється бетону Співвідношення по масі (цемент : пісок : щебінь) Співвідношення за обсягом (цемент : пісок : щебінь) Об’ємне співвідношення готового бетону до цементу
М100 (В7,5) 1 : 5.8 : 8.1 10 : 53 : 71 9.0 : 1
М150 (10 ÷В12,5) 1 : 4.5 : 6.6 10 : 40 : 58 7.3 : 1
М200 (В15) 1 : 23.5 : 5.6 10 : 32 : 49 6.2 : 1
М250 (В20) 1 : 2.6 : 4.5 10 : 24 : 39 5.0 : 1
М300 (В22,5) 1 : 2.4 : 4.3 10 : 22 : 37 4.7 : 1
М400 (В30) 1 : 1.6 : 3.2 10 : 14 : 28 3.6 : 1

Кількість води нескладно визначити для кожного конкретного випадку за рекомендаціями розташованої вище таблиці водоцементного співвідношення.

Змішування інгредієнтів в бетономішалці

Головне завдання – це створити обволікаючий шар їх цементного «тесту» для всіх гранул заповнювача, незалежно від їхньої фракції. Вручну таку операцію виконати практично неможливо – використання механічних змішувачів дозволяє підвищити міцність одержуваних розчинів до 40% порівняно з перемішуванням лопатою в ємності.

Процес приготування розчину в бетономішалці також підпорядковується певним технологічним правилами

При приготуванні розчину в бетономішалці дотримуються такого порядку виконання операцій:

  • На самому початку роботи ємність бетономішалки необхідно, так би мовити, «змастити». Для цього протягом декількох хвилин перемішують ріденький розчин з цементу, піску і води – його потім зливають – можна знайти йому застосування на що йде будівництві.
  • Потім в працюючу бетономішалку великого обсягу (0,5 м3 і більше) послідовно додають:

— 15÷20% від планованого кількості води;

— необхідне по дозуванню кількість піску і цементу;

— після перемішування цієї завантаження додається крупнофракционный заповнювач (щебінь, гравій) і залишився кількість води.

  • Якщо застосовується невелика за обсягом бетономішалка, то краще вчинити таким чином:

— необхідна частка піску на суху перемішується приблизно з половиною щебеню;

— потім додається, також на суху, цемент;

— після ретельного перемішування на суху – додають воду, і в самому кінці, щоб остаточно розбити всі можливі грудки – решту щебеню (гравію).

  • Ніколи не слід вважати, що чим довше заважаєш, тим якісніше розчин. У всьому повинна бути міра, так як може вийти з точністю «до навпаки»: чим довший цикл, тим більше води просто випарується, і пластичність бетону знизиться.

Мінімальна тривалість перемішування зазвичай оцінюється в хвилину – півтори. (Цікаво, що німецькі стандарти мають на цей рахунок свою думку – тривалість перемішування взагалі оцінюється в 30 секунд).

Відео: приклад приготування бетону М300 в бетономішалці

Додаток: Швидкий і точний розрахунок компонентів для самостійного приготування бетону для заливки стрічкового фундаменту

Нижче лежить калькулятор, який дозволить швидко розрахувати необхідну кількість інгредієнтів для приготування потрібної кількості бетону.

Калькулятор дозволяє провести розрахунок двома шляхами:

  • Перший — визначення кількості інгредієнтів для приготування конкретного об’єму розчину – це може стати в нагоді, скажімо, для планування завантаження бетономішалки відомої разової продуктивності.
  • Другий варіант – дозволяє визначити загальну кількість бетону для заливки всього стрічкового фундаменту. У цьому разі мова, швидше, буде йти про тих обсягах інгредієнтів, які необхідно придбати або приготувати на робочої майданчику для самостійного приготування розчину.

Калькулятор розраховує дві найбільш часто використовувані марки розчину – М200 і М300, які виготовляються з цементу ПЦ-400.

У розрахунках фігурує «народна» одиниця виміру — відро. Мається на увазі відро з ємністю 10 літрів.

Калькулятор розрахунку необхідних складових для приготування бетону під заливку стрічкового фундаменту

Вкажіть запитувані значення і натисніть «Розрахувати кількість інгредієнтів для приготування бетону»
Розрахунок провести для:

— конкретного об’єму розчину, наприклад, для разового замісу в бетономішалці

— для всього обсягу стрічкового фундаменту

Розрахувати об’єм, м3
Загальна довжина фундаментної стрічки (включаючи внутрішні перемички), метрів
Розрахункова товщина фундаментної стрічки. метрів
Загальна висота стрічки (з урахуванням заглибленого і цокольного ділянок), метрів
