Терморегулятор для радіатора опалення

Проблема вирішується досить просто – потрібно встановити терморегулятор для радіатора опалення. Цей дуже компактний і, в принципі, недорогий прилад допоможе підтримувати в приміщенні задану температуру незалежно від погоди на вулиці і від часу доби, причому таке регулювання буде здійснюватися в автоматичному режимі, без постійного втручання людини. Встановити терморегулятор повинен зуміти будь-який господар, який має базові навички в сантехнічному монтажі. Невеликі витрати, кілька годин роботи – і у вашому будинку настає приємний мікроклімат, починається відлік зекономлених коштів на енергоносії.

Зміст статті

  • 1 Кілька слів по обґрунтуванню необхідності терморегулятора
  • 2 На якому принципі будується робота терморегулятора для радіатора опалення
  • 3 Пристрій автоматичного терморегулятора для батареї опалення
    • 3.1 Типовий комплект терморегулятора для радіатора опалення
    • 3.2 Як влаштований сам термоклапан?
    • 3.3 Керуючий пристрій терморегулятора – термоголовка
      • 3.3.1 Пристрій і принцип дії сильфони термоголовки
      • 3.3.2 Термоголовки з електронним управлінням
  • 4 Якими критеріями керуються при виборі терморегулятора для батареї опалення?
    • 4.1 Невеликий огляд популярних моделей термоголовок
    • 4.2 Відео: поради фахівців з вибору терморегулятора для радіатора опалення
  • 5 Як самостійно встановити і налаштувати терморегулятор для батареї опалення
    • 5.1 Монтаж термоклапан і установка головки
    • 5.2 Налаштування терморегуляторів на радіаторах опалення
  • 6 Підводимо підсумки…
  • 7 Додаток: Програма розрахунку необхідної потужності радіатора опалення
    • 7.1 Калькулятор розрахунку необхідної теплової потужності радіатора опалення
    • 7.2 Кілька пояснень та рекомендацій з проведення розрахунків

Зміст

Кілька слів щодо обґрунтування необхідності терморегулятора

При проектуванні системи опалення, починаючи від котла і закінчуючи приладами теплообміну (радіаторами або конвекторами), фахівці виходять з цілого ряду оціночних критеріїв, що враховують специфіку регіону будівництва, особливості розташування будівлі на місцевості, нюанси його конструкції, планування як усього будинку, так і кожного з приміщень окремо. Підсумком таких розрахунків стають значення теплової потужності котла та схема розміщення радіаторів по кімнатах.

Спробуйте провести розрахунки самостійно

Подібний теплотехнічний розрахунки можна провести власними силами, за дещо спрощеним, але досить точним алгоритмом. Порядок проведення обчислень і зручний онлайн-калькулятор розміщені в додатку до даної публікації.

Слід правильно розуміти – ці обчислення дають результат з неабияким експлуатаційним запасом, тобто розрахованим на найнесприятливіші умови, на найнижчі температури за вікном.

Але подумайте самі, чи довго на вулиці стоять «хрещенські морози»? – зазвичай пік зимового холоду припадає на десятиденку – іншу. Все інше час буває значно тепліше, а нерідко взимку доходить і до відвертих відлиг. Ще більший контраст розрахункової теплової потужності і реальної затребуваності в ній показують «періоди міжсезоння» — кінець осені і початок весни.

Зима може бути і такий. Відповідно, і потреба в тепловій потужності системи опалення – помітно знижується

Далі, навіть протягом доби, в нічний і денний час, амплітуда перепадів температур може вимірюватися в десяток і більше градусів. Не варто скидати з рахунків і Сонце. Хоча воно і вважається взимку «холодним», його промені у приміщеннях, що виходять на південну сторону, в ясний день здатні внести вельми відчутні корективи в мікроклімат кімнати – в ній може стати занадто жарко. Відкриті з цієї причини навстіж кватирки не вирішують проблеми, а, швидше, приносять більше негативу, ніж користі.

Навіть у морозний день яскраве зимове сонце здатне досить відчутно впливати на температуру в приміщеннях

Діючі системи центрального опалення відрізняються великою інерційністю, і при всьому бажанні просто не в змозі гнучко реагувати на зміну таких поточних умов. Крім того, в міських будинках старої забудови ці системи колись проектувалися під діючі тоді стандарти. Мається на увазі, що встановлювалися одноманітні радіатори, ніхто і думати не смів ні про яких, крім стандартних дерев’яних, віконних рамах. Сучасне життя внесла й тут свої корективи. Дуже часто власники житла міняють старі батареї на вдосконалені прилади з більш значною тепловіддачею. У масовому порядку встановлюються вікна з склопакетами, що поряд з скороченням теплових втрат одночасно «закупорює» приміщення, перекриваючи природні шляхи надходження повітря ззовні. Все це також веде до частої надмірності надходження тепла в кімнати.

Отже, доводиться брати питання терморегуляції в свої руки.

Надлишкове тепло при недостатності вентиляції зазвичай супроводжується і підвищеною вологістю. Ну а це – прямий шлях до поразки стін патогенною мікрофлорою

Дещо простіше в цьому плані власникам приватних будинків з автономною системою опалення – реагувати на зміни зовнішніх параметрів набагато простіше, особливо якщо встановлено сучасне обладнання, оснащене відповідною автоматикою. Але у них проблема може лежати і в іншій площині.

Так, наприклад, в кімнаті на північній стороні будівлі добові коливання температури можуть взагалі не відчуватися, на відміну від південної. У деяких приміщеннях господарі воліють встановлювати якийсь індивідуальний режим, наприклад, прохолодніше у спальній, тепліше в дитячій. Окремим підсобних приміщень, наприклад, сховища продуктів, великий нагрівання і зовсім не потрібно, а тимчасово невикористовувані кімнати взагалі бажано в цілях економії перевести на мінімальне споживання тепла.

В будь-який з показаних ситуацій бажано мати який-небудь прилад, який би підтримував певну стабільну температуру в конкретному приміщенні, незалежно від мінливих умов. Очевидно, що він має «керувати» роботою приладів теплообміну, вносячи в режимі «реального часу» необхідні коригування у віддається теплову потужність. Саме цю роль і будуть виконувати терморегулятори для радіатора опалення.

На якому принципі будується робота терморегулятора для радіатора опалення

Тієї рідини, що циркулює по контурах систем опалення (в більшості випадків для цього застосовується вода), зовсім не дарма дали назву «теплоносій» – цей термін практично однозначно описує її функцію. Володіючи високою теплоємністю, рідина здатна накопичувати передається їй в котельному обладнанні тепловий потенціал і переносити його до точок теплообміну – радіаторів або конвекторів. А кількість тепла, що переноситься водою, залежить від температури її нагрівання й обсягу, що протікає в одиницю часу через прилад теплообміну.

Напрошуються цілком очевидні рішення регулювання рівня нагріву батарей опалення.

  • Так, наприклад, можна варіювати температуру теплоносія – це носить назву якісної регулювання. Існують подібні системи, але вони коштують дорожче, складніше в установці, і тому споживач частіше робить вибір не на їх користь. Як правило, в таких схемах реалізується принцип підмішування охолодженого теплоносія з обратки знову в потік подачі.

До речі, зміна температури нагрівання на самому котлі – це теж якісна регулювання, але вона буде стосуватися спочатку всіх приладів теплообміну, а нас у даному випадку більше цікавить можливість точних налаштувань на конкретній батареї.

  • Другий варіант – змінювати обсяг протікає через радіатор теплоносія, тобто регулювати інтенсивність його потоку. Цей метод називається кількісної регулюванням. Її організувати значно простіше, і саме вона лягла в основу найбільш ходових термостатичних регуляторів для батарей опалення.

Не слід вважати, що таке регулювання є якоюсь новою розробкою – точно так само ви щодня кількісно регулюєте потік води, обертаю маховик водопровідного крана. Так і в системах опалення принцип подібного управління нагріванням радіаторів застосовувався вже дуже давно. Доказ тому – антикварні чавунні батареї, віком сто і більше років – як правило, на кожній з них можна помітити характерний кран для зміни інтенсивності протоку води через радіатор.

Це, звичайно, «новодел», зроблений за зразком і подобою антикварних радіаторів, ось саме такі або дуже схожі крани кількісної регулювання нагріву були характерні для батарей початку ХХ століття.

До речі, такий спосіб регулювання часто використовують господарі будинків і квартир і в даний час. Не купуючи здається, можливо, дорогим, автоматичний терморегулятор, вони встановлюють на вході в батарею звичайний кран, яким і змінюють інтенсивність потоку теплоносія. Що ж, це теж може вважатися рішенням проблеми, але от тільки всі коригування доведеться виконувати самому, тобто про якусь гнучкості системи обігріву приміщення говорити не доводиться – все буде залежати від оперативності проведених мануальних змін.

До речі, доречно буде зробити одне важливе зауваження. Якщо з якихось причин власникам здається, що такого методу управління температурою нагріву для них – цілком достатньо, то, принаймні, необхідно встановити якісний кран. Так, багато хто користується для цього кульовими кранами, які рекомендується ставити на вході і виході. Слід правильно розуміти, що функція цих запірних пристроїв – повне відключення батареї в тих випадках, коли вона повинна бути тимчасово виведена з робочого режиму, наприклад, для проведення ремонтних робіт або заміни. Але сама конструкція кульових кранів не передбачає проміжних положень, необхідних для точного регулювання – потік теплоносія дуже швидко «з’їсть» або саму сферичну засувку, або навколишній її полімерне сідло-ущільнення.

Кульові крани на вході і виході з радіатора – запірні, а не регулювальні елементи, і застосовувати їх для зміни температури нагріву – небажано. Це не категоричну заборону, але до нього варто прислухатися

І якщо вже прийнято рішення заощадити і обмежитися для регулювання установкою звичайного сантехнічного крана, то ставте вентильний. Він і прослужить довше, так і точність настройки проходить через нього потоку теплоносія – буде значно вище. До речі, більшість терморегулюючих пристроїв працюють за принципом вентильного крана – з поступально переміщається штоком, на кінці якого розташована засувка.

Сантехнічний вентиль – у принципі, він цілком може зіграти роль терморегулятора батареї, але рівень зручності такого підходу, звичайно, невисокий

Отже, принцип кількісної регулювання може бути реалізований і без придбання додаткового терморегулятора, але от зручність такого підходу – вкрай сумнівне. Господарю будинку або квартири доведеться самостійно «моніторити» зміна зовнішніх параметрів і своєчасно змінювати положення вентиля в ту або іншу сторону, щоб забезпечувати стабільність температури в приміщенні. Набагато зручніше доручити це автоматиці, щоб прилад сам зраджував інтенсивність потоку теплоносія через радіатор.

З цим завданням успішно справляються компактні регулятори з термостатичної головкою. Запатентовані вони були в Данії ще в п’ятдесяті роки минулого століття, і компанія DANFOSS першою освоїла серійне виробництво. Продукція цього бренду і сьогодні залишається на піку популярності, вважається одним з визнаних «законодавцем мод» у сфері автоматичних систем управління для теплового обладнання. До речі, дві виробничі лінії DANFOSS запущені і на території Росії.

Асортимент таких терморегуляторів – досить широкий. Але принципових відмінностей у моделях різних брендів – не особливо багато.

Пристрій автоматичного терморегулятора для батареї опалення

Типовий комплект терморегулятора для радіатора опалення

Давайте для початку глянемо на типовий комплект термостатичного регулятора для радіатора опалення, а потім вже розглянемо пристрій його основних вузлів.

Дуже часто терморегулятори для радіаторів пропонуються до продажу саме в такій комплектації

1 – це металевий термоклапан, робота якого сходження з функціонуванням вентильного крана. Як правило, для зручності монтажу такий клапан відразу комплектується накидною гайкою-«американкою».

2 – захисний ковпачок, який оберігає регулювальну частина клапана з виступаючим штоком в транспортному положенні або до встановлення термоголовки. Дуже часто такий ковпачок може служити і регулювальним маховиком, змінює в ручному режимі роботи настроювання клапана. Але це, як мовиться, «лайт-варіант, який може бути виправданий тільки в крайніх випадках, наприклад, до придбання термоголовки. У всякому разі, таке використання не є штатним: воно і незручно, і не інформативно, і до того ж навряд чи довго прослужить пластиковий ковпачок в подібній ролі при постійних регулюваннях.

3 – балансувальний кран (вентиль). Ставиться на виході з радіатора, і служить для точної налагодження приладу теплообміну при запуску системи опалення. В принципі, здатний служити і запірним пристроєм, для перекриття радіатора при необхідності його зняття (замість кульового крана). Настроювання такого балансування крана виконується зазвичай спеціальним ключем, після чого гніздо регулювання закривається заглушкою. За аналогією з термоклапаном, зазвичай йде в комплекті з накидною гайкою. До роботи термостатичного клапана балансувальний кран має опосередковане відношення, і надалі в даній публікації розглядатися не буде.

4 – термостатична головка, тобто основний керуючий елемент всього терморегулятора. Встановлюється на термоклапан замість знятого захисного ковпачка. Може розрізнятися принципом роботи і складністю.

На ілюстрації був показаний лише приклад комплекту. Але слід правильно розуміти, що і клапани, і термоголовки можуть відрізнятися конфігурацією, і, до речі, реалізовуватися окремо. Як правило, виробники таких пристроїв дотримуються єдиний стандарт, тобто, наприклад, можна придбати спочатку клапан, а потім підібрати до нього і термоголовку необхідного рівня автоматизації або потрібного компонувального виконання. Про все це буде розказано нижче.

Як влаштований сам термоклапан?

Розглянемо на представленій схемі типовий пристрій термоклапан:

Так влаштовано переважна більшість звичайних термоклапанов, що встановлюються на радіатори опалення

Корпус термоклапан (поз. 1) виготовляється з металу, що володіє коррозиеустойчивыми якостями. Це може бути латунь (як правило – покрита шаром хромування або нікелювання) або нержавіюча сталь. Ніяка приваблива ціна не повинна спонукати споживача придбати клапан з сілумінового сплаву – ці «дешевки», може бути, цілком симпатичні зовні, довгим життям і надійністю не відрізняються.

Різьбова частина на вході (поз. 2) служить для «запаковування» клапана з трубою подачі. У деяких моделей замість такої різьби передбачений фітінг для з’єднання з відповідною металопластикової трубою.

На протилежному кінці клапана (на виході) – ділянка зовнішньої різьби (поз.3). Він служить для накручування накидної гайки-«американки» (поз.5) – для з’єднання клапана з радіатором опалення. Штуцер (поз. 4) вкручується в батарею. Виходить роз’ємне з’єднання – при необхідності завжди можна перекрити прилад теплообміну і швидко провести його демонтаж і зворотний установку, не вдаючись до складних операцій. Як правило, штуцер з «американкою» йдуть в комплекті з термоклапаном. Мало того, нерідко і сам штуцер має спеціальну внутрішню конфігурацію, так зване компенсаційна сопло – для нормалізації (заспокоєння) потоку теплоносія після проходження через клапан.

Зверху на корпус клапана вкручена букса (поз. 6), зовні схожа на буксу звичайного водопровідного вентиля. Через неї проходить поступально переміщається шток (поз.7), а всередині зібрані необхідні ущільнення і встановлена поворотна пружина, що утримує шток, коли на нього немає зовнішнього впливу, у крайньому верхньому положенні.

Знизу шток пов’язаний з тарілчастим клапаном (поз. 8), на якому встановлений ніпель з якісного сантехнічного каучуку (поз. 9). При опусканні штока ніпель починає поступово перекривати просвіт для проходу потоку теплоносія (показаний широкими рожевими стрілками). В крайньому нижньому положенні, при повному опусканні штока, ніпель щільно прилягає до металевого сідла клапана (поз. 10), повністю зариваючи прохід.

На різьбову частину у верхній частині збірки (поз. 11) у «похідному» положенні накручується захисний ковпачок, в робочому – сполучна муфта датчика. Втім, на багатьох моделях така різьба не передбачена, а установка термоголовки передбачається з використанням спеціальних фіксаторів із засувками.

Подібний принцип пристрою властивий практично всеем термоклапанам подібного призначення. Але конструктивні особливості все ж можуть бути:

  • Так, клапани можуть бути призначені для установки в однотрубні і двотрубні системи опалення.

— Для однотрубних систем, де надзвичайно важливо не допустити занадто високих показників гідравлічного опору, застосовуються клапани з більш великим за розмірами корпусом за рахунок розширеного проходу в області клапанного сідла – це помітно навіть візуально. Такі пристрої зазвичай мають у маркуванні буквений символ «G» (наприклад, RTR-G), а їх штатний захисний ковпачок світло – сірого кольору.

Зовнішні відмінності клапанів для однотрубної і двотрубною систем видно «неозброєним оком»

— В двотрубних системах, організованих за принципом примусової циркуляції, вимоги до гідравлічного опору – не настільки категоричні, і клапани більш компактні. Для їх буквеної маркування зазвичай застосовуються символи «N» або «D», або які-небудь комбінації з використанням цих букв.

  • Зрозуміло, що клапани можуть відрізнятися з’єднувальними розмірами – випускається асортимент включає пристрої з різьбовими з’єднаннями на½, ¾ і 1 дюйм.
  • Залежно від конкретних умов застосування вибираються клапани з абсолютно ідентичною керуючої буксой, але з різною конфігурацією розташування входу і виходу. Є моделі з прямим протокою, а є – з зміною напрямку на перпендикулярний. Зрозуміло, що остаточний вибір моделі буде залежати від планованої підведення труб до радіатора опалення і від його конкретного типу.

Букси – абсолютно однакові, але взаємне розташування клапанної частини і патрубків входу і виходу – відрізняється

На представленій вище ілюстрації показаний приклад можливого взаємного розташування одній і тій же частині клапанної з вхідним і вихідним патрубками

1 – прямий клапан, такий, як показано на розглянутою вище схемою розрізі.

2 – кутовий вертикальний.

3 – горизонтальний кутовий

4 – з тривісним розташуванням самого клапана і патрубків. Подібна модель випускається в двох різновидах – правого і лівого виконання.

  • У термоклапанов для двотрубних систем часто є регулювальне кільце, що дозволяє виконувати попередню максимальної пропускної спроможності.

Стрілкою показано регулювальне кільце для попередньої установки пропускної спроможності клапана

Подібна функція дозволяє дещо звузити діапазон роботи клапана саме в необхідних межах. У результаті знижується непотрібне навантаження на шток термоголовки, що підвищує її довговічність, а автоматичні коригування температури виконуються швидше і точніше.

Регулювання нескладна – кільце відтягується вгору, провертається до потрібного положення і потім опускається вниз. Рекомендації по необхідним параметрам установки обов’язково додаються в паспорті виробу, а ці параметри залежать від теплової потужності батареї, на яку встановлюється клапан, і від температурного режиму системи опалення.

Після установки термоголовки це регулювальне кільце виявляється прихованим, і в подальших регулювання температури участі вже не приймає.

  • Термоклапаны з литером «D» оснащуються ще і системою динамічної стабілізації потоку (про це вже було побіжно згадано вище). Це – особлива конфігурація сопел і каналів, що зводить до мінімуму можливе падіння тиску, що забезпечує стабільний потік теплоносія через радіатор.

Керуючий пристрій терморегулятора – термоголовка

Отже, на будь-якому термоклапане ми бачимо виступаючий з нього шток, підпружинений у верхньому положенні. Саме через цей шток і буде передаватися керуюче зусилля, яке призводить до изменеию перерізу для проходу теплоносія і, в кінцевому рахунку, до зміни температури нагріву батареї. А це керуюче зусилля, відповідно, приходить з надеваемой на клапан термоголовки.

Конструкція термоголовок може досить сильно відрізнятися.

  • Найпростіше рішення – це установка на клапан регулювального (запірного) маховика. В принципі — це практично точно такий же маховик, що ставиться на сантехнічних вентилях або змішувачах.

Установка на термоклапан ручної запірної рукоятки просто перетворює його в звичайний сантехнічний вентиль

Все надзвичайно просто – обертання такий рукоятки по витках різьби дає її поступальний рух вгору або вниз, що передається штоку клапана. Ніякої автоматики – всі установки проводяться виключно вручну.

Зміна рівня нагрівання радіатора проводити можна, але от добиватися стабільності температури в приміщенні – вже не вийде, тобто, по суті, іменувати таку насадку термоголовкою було б неправильно. А виробники зазвичай і підносять тільки в якості запірного пристрою. Наприклад, потрібно провести демонтаж або інші дії з батареєю, для яких необхідно її відключити від контуру. Для цього знімається термоголовка, ставиться ось така рукоятка, клапан надійно перекривається – і можна виконувати подальші операції. Це, до речі, дає ще одну «преференція» — можна не ставити запірні кульові крани перед радіатором (хоча і настійно рекомендутся). Тобто наявність такої рукоятки «на всяк випадок» можна тільки вітати, але розглядати її в якості регулювального механізму – це граничне спрощення схеми управління радіатором.

  • До числа найбільш затребуваних пристроїв відносяться термоголовки, всередині яких розміщений так званий сильфон, що реагує на зміну зовнішньої температури збільшенням чи зменшенням свого обсягу.

Термоголовка з сильфонным механізмом вже може вважатися повноцінною автоматикою

Ці зміни «геометрії» передаються на штовхач, від нього – на шток клапана. Таким чином, зміна перерізу каналу для проходження теплоносія виконується в автоматичному режимі. Нижче пристрій сильфони головки буде розглянуто детальніше.

  • Нарешті, термоголовка може мати вбудований сервопривід, що забезпечує поступальний рух штовхача штока вгору і вниз. Керуюча напруга на привід виробляється в електронному виносному блоці управління, стежить за температурою в кімнаті і зміною зовнішніх параметрів.

Цей терморегулятор укомплектований головкою з сервоприводом, управляющимся від виносного електронного блоку

Подібні пристрої знаходять застосування в складних автоматизованих системах клімат-контролю, зазвичай керівних підтримкою комфортного мікроклімату у всіх приміщеннях будинку. Зважаючи на цю складності вони широкого застосування не здобули – для нормальної регулювання досить набагато більш прості в пристрої і недорогих сильфонних головок.

Пристрій і принцип дії сильфони термоголовки

Кому-то. на перший погляд, пристрій такого приладу може здатися хитромудрою, але на ділі – це дуже проста і дієва схема автоматики, яка до того ж абсолютно не потребує електроживленні.

Всім відомо властивість матеріалів розширюватися при нагріванні і зменшуватися в об’ємі при зниженні температури. Саме цей принцип термодинаміки є основою роботи подібних пристроїв. Дивимося на схему:

Принципове пристрій термоголовки з сильфонным механізмом

У нижній частині схеми показано кутовий термоклапан, і його пристрій ми вже розглянули, тому повертатися до цього не будемо.

На термоклапан встановлена термоголовка – у даному разі для цього застосована натискна гайка М30 (поз.1). Можуть бути й інші варіанти сполучення, наприклад, засувки або спеціальні адаптери, але саме таке різьбове зустрічаються найчастіше.

Термоголовку можна умовно розділити на два відділи. Нерухома частина кріпиться до термоклапану і є основою, навколо центральної осі якої обертається рухомий блок (поз. 2), зазвичай виготовляється з ударостійкого пластику. На корпусі поворотного блоку передбачаються канали (щілиноподібні або іншій конфігурації) – це необхідно для забезпечення контакту між повітрям в приміщенні і сильфонным елементом.

Сам сильфон (поз.3) можна вважати головним елементом цієї схеми. Це герметично закритий резервуар, заповнений речовиною (агентом), чутливим до змін температури, тобто володіє помітним об’ємним розширенням при нагріванні. Агент може бути рідким або газоподібним.

Корпус сильфона володіє можливістю змінювати свій об’єм — найчастіше це досягається наявністю гофрованих стінок (поз. 4). І робота термоголовки заснована саме на цьому.

При підвищенні температури в приміщенні сильфон розширюється, передаючи зусилля на поршень (поз. 5), від нього – на штовхач, і далі – на шток клапана, які, ясна річ, розташовуються після установки термоголовки співвісно. Переміщення штока звужує просвіт для теплоносія або навіть повністю перекриває протягом рідини. Температура в кімнаті знизилася – сильфон зменшився в об’ємі – підпружинений шток клапана переміщується вгору, відкриваючи канал для протоку теплоносія через радіатор.

Рухома частина термоголовки об’єднана з нерухомим підставою різьбовим з’єднанням (поз.6). Отже, при обертанні змінюється відстань по осьовій лінії від штовхача головки до штока термоклапан. Це дозволяє проводити встановлення необхідних значень температури, при яких буде спрацьовувати термостатична регулювання. А для візуального контролю регулювання термоголовка оснащується шкалою (поз.7) з тією чи іншою градуюванням (на обертової частини) і нерухомо закріпленим покажчиком (поз.8). Це дає можливість дуже точно виставляти необхідний рівень температури в приміщенні.

Це – базова, найбільш часто застосовувана схема. Але можливі й деякі особливості конструкцій сильфонних термоголовок.

Так, показники температури іноді краще контролювати не безпосередньо у радіатора опалення, а на деякому віддаленні від нього. В цьому випадку можна застосувати термоголовкою з виносним датчиком, який пов’язаний з сильфоном тонкої капілярною трубкою, штатна довжина якої сягає двох метрів.

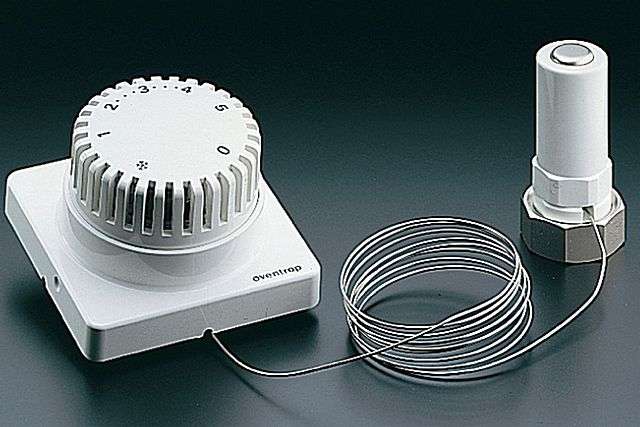

На ілюстрації – термоголовка, укомплектована виносним сильфонным датчиком температури.

Інший варіант – коли розташування самого радіатора таке, що здійснювати зміна налаштувань термоголовки стає важко або навіть просто неможливо. Нічого страшного – є рішення і для такої ситуації.

Термоголовка грає лише роль приводу, а управління здійснюється на виносному блоці

Можна встановити комплект, в якому термоголовка не має ніяких органів управління – вона виконує лише функцію приводу. Для встановлення необхідних значень і для контролю температури в приміщенні в комплекті є виносний блок, з’єднаний з головкою такий же капілярною трубкою. Блок можна розташувати на стіні в будь-якому зручному місці в межах довжини капіляра. Зрозуміло, що в подібній системі вже два сильфона – один керуючий, розміщений у виносному блоці, а другий – «силовий», тобто передає механічне зусилля на шток термоклапан.

Термоголовки з електронним управлінням

У продажу останнім часом все частіше можна зустріти терморегулятори для радіаторів, які різко виділяються на загальному тлі наявністю цифрового дисплея і кнопкового управління. Якщо розібратися, то електронною тут є тільки сама термоголовка, а стикується вона з тим же стандартним механічним термоклапаном.

Електронні термоголовки дозволяють попередньо виставляти температуру в приміщенні з точністю буквально до градуси

Тут також можливе широке розмаїття. Деякі електронні головки, простіше, поєднують механічне і кнопкове управління, дозволяють лише встановлювати один поточний режим стабілізації температури в кімнаті. Інші – оснащені ще і функцією програмування, тобто господарі можуть спланувати режим роботи радіаторів по часу доби і по днях тижня. Це особливо зручно в тому випадку, якщо система опалення працює в автономному режимі (дає чималу економію на енергоносіях), або якщо в міській квартирі стоять лічильники тепла – платити доведеться тільки за спожиту енергію. Наприклад, не має особливого сенсу підтримувати температуру +20 градусів протягом робочого дня, коли у квартирі мешканці відсутні – її можна «підігнати» тільки до приходу господарів додому. Можна знизити нагрів і в нічний час – в прохолодній атмосфері спиться значно міцніше. Ну а до «ранкової побудке» автоматика зробить свою справу – в приміщеннях буде оптимальна температура. Для вихідних днів — передбачити специфічні режими роботи.

Крім того, подібні термоголовки нерідко несуть в своїй пам’яті спеціальні налаштування, назва яких говорить сама за себе – «захист від замерзання», «відпустка», «економія» і т. д. Перевести систему опалення кімнати в такий режим – це всього лише натиснути відповідну кнопку.

Всі кліматичне обладнання отримує сигнали з єдиного електронного блоку

Можна піти ще далі – об’єднати управління всіма радіаторами опалення у єдиному центрі», яким підпорядковано все кліматичне обладнання в будинку. Для такого інноваційного підходу також виробляються спеціальні термоголовки, оснащені системою бездротового зв’язку з керуючим блоком.

Зрозуміло, що таку розкіш може собі дозволити далеко не кожен. Як знати, не виключено, що через п’ять років і подібна система стане доступною буденністю. Ну а поки, хоча б на перших порах, має сенс встановити звичайну сильфони термоголовкою. Тільки необхідно для початку правильно її вибрати.

Якими критеріями керуються при виборі терморегулятора для батареї опалення?

Вибираючи оптимальну модель для свого радіатора опалення, слід брати до уваги наступне:

  • Зовсім не обов’язково купувати готовий комплект. Якщо просто за критеріями вартості можна вибрати термоклапан і термоголовку окремо, можна так і зробити. Крім того, бувають ситуації, коли разом придбати повний комплект бачиться надто дорогою покупкою. Значить, є сенс для початку встановити термоклапан, і керувати ним у ручному режимі, а з наступної зарплати вже придбати автоматичну термоголовкою.
  • Вище вже згадувалося, що конструкція клапана повинна відповідати типу системи опалення. Серед представленого асортименту в магазинах більшість клапанів призначене для двотрубних систем, але якщо у вас однотрубна система, то така заміна – недопустима! Доведеться пошукати…
  • Вирушаючи в магазин за терморегулятором, хазяїн повинен чітко уявляти, як у нього здійснена підводка до радіатора, який діаметр труб застосований, і де планується встановити термоклапан. Вище вже було показано, що від цього залежить конфігурація виробу. Важливо – регулятор повинен бути встановлений тільки на трубі подачі.

Мало того, є певні вимоги і до розташування самої термоголовки. Якщо поставити її вертикально, то сильфон потрапить в потік повітря, що піднімається вгору від труби подачі теплого повітря, і робота сильфона не буде відрізнятися коректністю.

Рекомендоване розташування термоголовки – по горизонталі, так, щоб чутливий сильфонний елемент не опинявся в потоці повітря, що піднімається від труби теплого повітря.

Зрозуміло, що це вимога не поширюєте на термоголовки з виносним датчиком або зовнішнім блоком керування.

Розміри різьбового з’єднання термоклапан залежать від діаметра труб підводки.

  • Є ще кілька рекомендацій з вибору місця встановлення терморегулятора. Так, не слід ставити його там, де ймовірно потрапляння прямих сонячних променів – прилад почне «брехати». Негативно може позначитися і сусідство великої побутової техніки, від якої можливо теплове випромінювання. Не буде коректно працювати прилад, розташований в зоні постійного протягу. Наявність будь-якого з перерахованих перешкод змушує до придбання терморегулятора з виносним датчиком або з зовнішнім пультом управління.

Конвектор розташований приховано, а термоголовка-привід пов’язана капілярною трубкою з виносним блоком управління

Аналогічного підходу потребують і радіатори, які з міркувань інтер’єрного оформлення заховані в ніші, за щільні штори або під декоративні екрани, а також конвектори прихованого розташування.

  • З викладеного вище, напевно, зрозуміло, що термоголовка з автоматикою – набагато виграшніше звичайного вентиля, встановленого на клапан. Але в ряді випадків виходить і навпаки. Так, не має великого сенсу витрачатися на сильфони термоголовку, якщо планується установка регулятора на чавунні батареї. Висока теплоємність цього металу і велика маса радіаторів роблять їх надмірно інерційними, і термостатичний блок навряд чи буде працювати коректно. Цілком можна обмежитися установкою на термоклапан звичайної механічної ручки.
  • Термоголовки можуть оснащуватися сильфонами з рідинним або газоподібним агентом. Який краще? Прийнято вважати, що газонаповнені сильфони володіють більшою точністю, підвищеною швидкістю реакції на зміну зовнішніх умов. Є в них ще одна перевага – вони не настільки «примхливі» на наявність яких-небудь сторонніх джерел тепла. Але і ціна на них відчутно відрізняється від вартості головок з рідинним сильфоном, просто з-за підвищеної складності у виробництві.

Якщо судити об’єктивно, то переваги у швидкості реагування і точності з точки зору практичного застосування – малопомітні, і більш вигідною, напевно, все ж буде покупка більш дешевого рідинного сильфона. Тим більше що за показниками надійності і довговічності особливої різниці немає.

До числа експлуатаційних характеристик відноситься точність регулювання. Сюди можна віднести величину гістерезису – це зміна зовнішньої температури, що викликає відгук автоматики приладу. Зрозуміло, що чим цей показник менше, тим чутливіше терморегулятор. Може вказуватися точність установки температури (особливо це характерно для електронних блоків). Для механічних пристроїв має значення градуювання шкали. Важлива і «довжина» це шкали, але, як правило, вона у більшості приладів витримується в діапазоні від +5 °С (режим проти замерзання) до +30 °С. Зазвичай передбачається положення, в якому, при появі такої необхідності, термоклапан повністю перекривається.

  • Головка терморегулятора, як красива іграшка, що може привабити увагу дитини, і у нього буде спокуса покрутити її, поки поруч немає дорослих. Напевно, варто продумати і таку ймовірність. Неприємностей можна уникнути, якщо відразу придбати так званий антивандальний кожух, який не дасть можливості несанкціонованого доступу до маховика налаштування.

Буде, звичайно, перебільшенням називати улюблених дітей «вандалами», але іноді ніяк не обійтися без захисту приладів від їх рук пустотливих

Так що діти – іноді і дорослий член родини може проявити ініціативу», збивши встановлені настройки. Тому деякі термоголовки передбачають наявність механічних обмежувачів обертання регулювального маховика, в межах мінімально необхідного діапазону. Принаймні, втручання дилетанта не закінчиться встановленням занадто низькою або занадто високою температури в приміщенні.

  • Напевно, зайве пояснювати, що прилади такого типу нерозумно купувати з рук або в незрозумілих торгових точках. Виробники терморегуляторів (особливо це стосується термоголовок) дають на свою продукцію гарантію, але вона буде дійсна тільки при наявності в паспорті виробу позначки спеціалізованого магазину, та й перевірити оригінальність виробу можна тільки там.

При покупці краще орієнтуватися на авторитетні бренди, які довели практикою надійність і довговічність терморегуляторів. До них можна віднести «Danfoss», «Теплоконтроль», «SALUS Controls», «Royal Thermo», «Oventrop», «Caleffi». Одним словом, вибір є, і не має сенсу віддавати свої «кровні» за абсолютно не знайомий товарний знак, походження якого взагалі невідомо.

Невеликий огляд популярних моделей термоголовок

У таблиці нижче наведені основні характеристики декількох моделей термоголовок, які користуються широким попитом у російських споживачів.

Найменування моделі Ілюстрація Короткий опис моделі Приблизний рівень цін ( в рублях на червень 2017 р.)
«Oventrop Vindo TH М 30х1,5» Термостатична голівка з розряду найбільш доступних за вартістю.
Рідинної сильфон.
Сполучення з термоклапаном – натискна гайка М30.
Діапазон встановлюваних температур – від +7 до +28 градусів, передбачено «нульове положення» – повне закриття клапана.
Максимальна температура теплоносія в системі – до 120 ° С .
750
«Royal Thermo RTE 50.030» Голівка з рідинним (толуол) наповненням сильфона.
Діапазон регулювання температур – від +6 до +28 градусів (плюс нульове положення) з величиною гістерезису всього 0,55 градуси.
Допустима температура теплоносія – не більше 100 градусів.
З’єднання з клапаном – натискна гайка М30×15.
П’ятирічна гарантія виробника.
850
«Caleffi» Модель з вбудованим датчиком-сильфоном.
Пару — пряма фіксація на клапанах певної серії цього ж бренду, або застосування спеціального адаптера (може знадобитися окреме придбання).
Діапазон установки температури – від 7 до 28 градусів.
1100

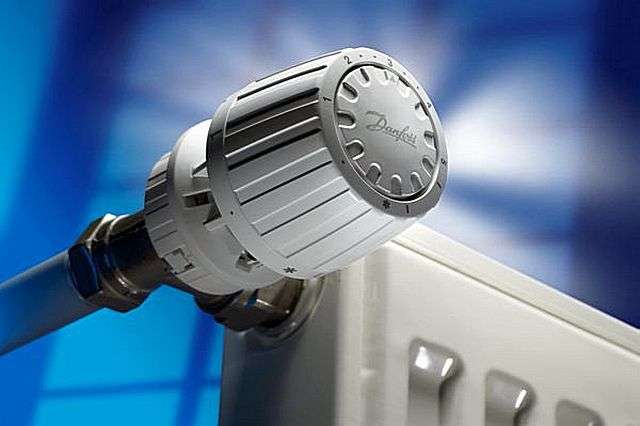

«Danfoss RTS Everis» Головка сильфонне з рідинним наповненням.
З’єднання з фірмовими термоклапанами «Danfoss» — пряма фіксація, з іншими – через адаптер.
Діапазон регулювання температур – від +6 до +28 градусів з величиною гістерезису – 0,5 градуса.
Продумані функції обмеження діапазону налаштування і встановленого значення.
Автоматичний захист від замерзання системи при температурі менше +8 градусів.
Оригінальний зовнішній дизайн головки.
1200
«Oventrop Uni LH М 30х1,5» Термостатична голівка з виносним датчиком температури.
Сполучна капілярна трубка довжиною 2 м.
Сполучення з клапаном – натискна гайка М30×15.
Діапазон встановлюваних температур – від 7 до 28 градусів, є «нульове положення».
Можливість обмеження діапазону регулювання користувачем.
Максимальна температура теплоносія в системі – до 120 °С.
1600
«Salus PH60» Термоголовка електронного типу. Сполучення з термоклапаном – натискна гайка М30×15.
Енергонезалежна пам’ять з можливістю програмування режимів роботи на тиждень у всіляких варіаціях.
Рідкокристалічний дисплей з функцією підсвічування, з виведенням на індикацію реальних і встановлених параметрів, рівня заряду елементів, працездатності приладу.
Чотири передвстановлених режиму на різні випадки експлуатації.
Діапазон установки температур – від +5 до +40 градусів з величиною гістерезису в 0.5 градуса.
Електроживлення — два елемента АА. Споживання — мінімальне, і якісних елементів зазвичай вистачає на рік експлуатації.
3750
«Caleffi 472000» Комплект терморегуляції радіатора — головка-привід і виносний блок контролю і управління, з рідинними сильфонами, сполучені капілярною трубкою ( 2 м).
Діапазон регулювання температур – від +6 до +28 градусів. Гістерезис – 0,6 градуса.
Установка:для спеціальної серії фірмових клапанів — пряма фіксація, для інших — з використанням адаптера, що купується окремо.
8500

До цього необхідно додати ще й вартість термоклапан. У якісному виконанні, наприклад, оригінальний клапан «Danfoss», він може обійтися, залежно від конкретної моделі, ще в 1200÷2600 рублів.

Відео: поради фахівців з вибору терморегулятора для радіатора опалення

Як самостійно встановити і налаштувати терморегулятор для батареї опалення

Монтаж термоклапан і установка головки

Майстри, які беруться за встановлення терморегулятора на радіатор опалення, нерідко беруть за це невиправдано високу плату, і плюс до цього вимагають «добавки» за первинне регулювання пристрою. Але все це можна виконати і самостійно, якщо, звичайно, є навички монтажу сантехнічного. Якщо ж досвід відсутній, то розглядати установку термоклапан в якості тренування, напевно, не дуже розумно. Тому ознайомтеся з основними правилами монтажу – там буде простіше заздалегідь оцінити свої можливості.

  • Встановлення терморегуляторів з їх подальшою налаштуванням зазвичай починають з верхнього поверху приватного будинку, так як саме туди піднімає теплий повітря. Якщо будинок одноповерховий, або монтаж системи регуляції планується в квартирі, то в першу чергу слід звернути увагу на приміщення, яким властиві найбільші амплітуди коливання температур. До таких можна віднести кухню, кімнати, що виходять на сонячну сторону, а також приміщення, де зазвичай відзначається найбільша кількість людей.
  • Якщо в приміщенні є кілька радіаторів опалення, то встановлювати на кожен з них термоголовку – зайва розкіш. Крім того, вони навіть будуть створювати своєрідні перешкоди один одному. Досить змонтувати її на той, що більше за потужністю, а якщо вони рівнозначні, то на будь-який, але краще на той, де виконувати налаштування буде зручніше.
  • Термоклапан завжди ставиться тільки на трубі подачі, незалежно від схеми підключення радіатора. Напрямок руху теплоносія вказано на корпусі стрілкою. На вході термоклапан має ділянку внутрішньої різьби – для з’єднання з трубою подачі. На виході передбачений різьбовий штуцер для накидної гайки, яка, зі своїм штуцером повинна входити в комплект. Штуцер «американки» запаковується в радіатор, ну а з’єднання між термоклапаном і радіатором, таким чином, виходить роз’ємним.
  • Перед початком монтажу необхідно переконатися, що теплоносій із системи (або на даній ділянці системи) злитий, труби порожні.
  • Термоголовку не варто навіть діставати з упаковки до повної готовності клапана. А сам клапан варто встановлювати з надітим захисним ковпачком – менше ймовірність випадково пошкодити виступаючий шток в ході монтажу.
  • Як вже говорилося, клапан повинен зайняти таке положення, щоб після установки головки вона розташувалася горизонтально. Це вимога не стосується приладів з виносним датчиком температури.
  • Готових «рецептів» підключення клапана до труби подачі немає – все залежить від типу труби, передбачуваної технології монтажу (через згін або додаткову «американку» — для металу, фітинги для металопласт, зварювання для поліпропілену тощо). Той, хто виконував сантехнічний монтаж – розуміє про що розмова.
  • Потрібен кульовий кран перед клапаном? В принципі, можна обійтися і без нього, однак, кран не настільки дорого коштує, щоб ним нехтувати. Небажано розглядати термоклапан в ролі саме запірного пристрою – хай він працює тільки на регулювання, не відчуваючи непотрібних навантажень. Якщо зіставити ціни на клапани і крани – все має бути зрозуміло.

До речі, подивіться на опубліковані в інтернеті демонстрації виконаних робіт – у переважній числі випадків на трубі подачі спочатку йде запірний кран, а вже слідом за ним – терморегулятор. Так, напевно, буде правильніше.

Типовий приклад установки терморегулятора: у запірної арматури одні функції, у регулювального обладнання – інші, і не варто змішувати їх

А ось «ліпити» кульовий кран між клапаном і радіатором – абсолютно не правильно.

  • У тому випадку, коли радіатор включений в однотрубну систему опалення (або в однотрубні її ділянка – так теж буває), термоклапан не стане коректно працювати, не створюючи перешкод іншим приладам теплообміну, якщо перед радіатором не встановлено байпас.

Байпас – це перемичка між трубами подачі і обратки. Він виконує декілька функцій, і одна з них – недопущення розбалансування всієї системи при обмеження або повне закриття протоку теплоносія через радіатор.

Червоною стрілкою показаний обов’язковий елемент обв’язки радіатора в однотрубній системі опалення – байпас

Якщо байпаса немає, то його слід в обов’язковому порядку встановити. При цьому зазвичай керуються правилом, що діаметр такої перемички повинен бути на один крок менше діаметра труб подачі. Встановлено байпас повинен бути до запірних кранів, щоб відключення радіатора не зупиняло всю систему. А от на самому байпасі монтувати кран — не рекомендується.

  • По завершенні монтажу термоклапан систему заповнюють теплоносієм, запускають циркуляційний насос – потрібно перевірити якість всіх створених з’єднувальних вузлів, щоб виключити протікання при експлуатації. Крім того, обов’язково звертається увага на місце виходу штока з корпуса клапана – там не повинно бути «сльози». Якщо там виявлено навіть невелике підтікання – значить, не все в порядку з сальниковим ущільненням клапана, і є сенс терміново замінити його в магазині на справний.
  • Для клапанів з настановним кільцем проводиться попередня установка. Оптимальне значення визначається у відповідності з рекомендаціями, зазначеними в паспорті виробу. Сама установка дуже проста – кільце витягується вперед, чим знімається зі стопора, провертається до збігу ризики з потрібним значенням, а потім знову зупиняється.

Приблизна схема попередньої настройки термоклапан

  • І ось тільки тепер можна остаточно зібрати терморегулятор, тобто встановить на клапан голівку. Як вже згадувалося вище, варіанти її фіксації можуть розрізнятися – але це обов’язково обумовлюється в паспорті виробу і враховується ще при покупці. Деякі виробники практикують спеціальні фіксатори – головку достатньо насунути на корпус клапана до клацання. Інший поширений варіант – використання накидної гайки М30.

Перед установкою термоголовку розташовують так, щоб добре проглядалася її шкала. Для затягування гайки не потрібно ніякого інструменту – досить зусилля пальців.

Налаштування терморегуляторів на радіаторах опалення

У паспорті дається розшифровка поділок шкали термоголовки – вироби для цього проходять на заводі відповідну калібрування. Але лабораторні умови можуть дуже сильно відрізнятися від реальних, тому рекомендується провести свою калібрування під власну систему опалення і реальні умови експлуатації. Тобто отримати наочне уявлення про відповідності значень на шкалі з температурами повітря в приміщенні.

В паспорті виробу дається наводяться значення умовної градуювання шкали, але не завадить звірити їх і в реальних умовах експлуатації

  • Для цього знадобиться звичайний термометр – краще покладатися на його свідчення, ніж на власні відчуття, які, до речі, у різних членів родини можуть не збігатися.
  • Для установки необхідно закрити вікна і двері, тобто не допустити протягу.
  • Першим кроком термоклапан відкривається повністю. Для цього голівка обертається проти годинникової стрілки до крайнього положення. Практично не зустрічаючи опору в клапані, теплоносій забезпечує максимальне нагрівання радіатора на заданому температурному режимі системи опалення.
  • При повністю відкритому клапані температура повітря в кімнаті починає швидко рости. Чекають, коли вона досягне верхнього порогу (досить, наприклад, 28÷30 градусів), а потім поворотом голівки у зворотному напрямку (за годинниковою стрілкою) переводять її в крайнє праве положення, при якому клапан закритий.
  • Через деякий час температура починає падати. Ось тут вже потрібно підвищену увагу. При підході рівня температури до найбільш комфортного відчуття або до наміченого показання термометра, термоголовку починаю дуже плавно провертати проти годинникової стрілки. Потрібно вловити момент, коли відбудеться відкриття клапана. Це може проявлятися з’явилися легким шумом проходить через клапан теплоносія і нагріванням корпусу в районі вихідного патрубка. Ось це положення термоголовки і буде відповідати реальній температурі спрацювання. Для контролю експеримент можна провести кілька разів – для різних рівнів температури, записуючи показання термометра і відповідні їм поділки шкали. В результаті у господарів буде ясна картина, яку, до речі, не зайвим буде звірити з даними паспорта термоголовки. Тепер є всі необхідні дані для нормальної експлуатації терморегулятора.

Підводимо підсумки…

Щоб підсумувати інформацію – кілька слів про преференції, які отримують власники житла, які встановили прилади терморегуляції радіаторів.

  • Вартість терморегуляторів не виглядає страшною, установка теж не відрізняється великою складністю, тобто велику пролом у сімейному бюджеті подібна оптимізація системи опалення не проб’є. А модернізації цілком підлягають як нових, так і вже давно експлуатуються системи – особливої різниці немає.
  • В приміщенні завжди підтримується стабільний рівень комфортної температури, встановлений господарями, незалежно від зміни зовнішніх умов.
  • Тепло розподіляється по приміщеннях раціонально, рівномірно, що особливо важливо для однотрубних систем опалення, для яких частенько притаманне стійке зниження температури теплоносія на радіаторах по мірі віддалення від котельні.
  • Експлуатація термостатичних регуляторів такого типу – проста і не вимагає ніяких енергетичних витрат. Навпаки, в наявності буде ефект економії енергоносіїв (іноді навіть до 25%) і придбання подібних приладів зазвичай дуже швидко окупається.

При цьому слід правильно розуміти, що робота таких терморегуляторів – одностороння, і завжди спрямована тільки на зменшення температури в радіаторах опалення. Абсолютно наївно буде вважати, що при недостатності тепла термоголовка «здійснить чудо», і в кімнаті підвищиться температура. Ні, радіатори завжди повинні володіти експлуатаційним запасом потужності, і завдання клапанів – взяти тепла рівно стільки, скільки потрібно в даний момент.

А якщо потужності недостатньо – доведеться шукати причину й усувати її. Варіанти тут можуть бути різні – «слабкий» котел, неправильна або неякісно виконана розводка контурів, помилково прораховані параметри встановлених радіаторів або навіть недостатність утеплення будинку.

А якщо зараз мова йшла про правильному підборі радіаторів по потужності, пропонуємо читачеві в якості «бонусу» зручну програму розрахунку цього параметра.

Додаток: Програма розрахунку необхідної потужності радіатора опалення

При проектуванні системи опалення та кожного її елемента виходять з тих міркувань, що її потужності має бути досить для підтримки комфортного мікроклімату в приміщеннях в самих несприятливих умовах. На ділі ж максимальні показники або ніколи не досягаються зовсім, або виявляються затребуваними вкрай нетривалий час. Ось тут і проявляється самим наочним чином важливість систем терморегуляції – вони як би згладжують невідповідність між наявними можливостями радіаторів та реальною потребою в теплі на даний момент.

Але експлуатаційний резерв, тим не менш, повинен бути закладений.

А як визначитися з потрібною тепловою потужністю радіаторів? Часто рекомендована методика підрахунку, коли на квадратний метр площі «призначається» 100 ват тепла, дуже далека від реальності, так як не враховує безліч важливих нюансів. Тому пропонуємо свій алгоритм проведення обчислень, який реалізований у вигляді онлайн-калькулятора.

Калькулятор розрахунку необхідної теплової потужності радіатора опалення

Розрахунок проводиться для кожного приміщення окремо.
Послідовно введіть потрібні значення або позначте варіанти у запропонованих списках.
Натисніть «Провести розрахунок радіатора опалення»
Площа приміщення, м2
Висота стелі в приміщенні
до 2,7 м
2,8 ÷ 3,0 м
3,1 ÷ 3,5 м
3,6 ÷ 4,0 м
понад 4,1 м
100 Вт на кв. м
Кількість зовнішніх стін
немає
одна
дві
три
Зовнішні стіни дивляться на:
Північ, Північний Схід, Схід
Південь, Південний Захід, Захід
Стан зовнішньої стіни щодо зимової «рози вітрів»
— наветренная сторона
— подветренная сторона
— паралельна напрямку вітру
Рівень негативних температур повітря в регіоні в саму холодну тиждень року
— 35 °С і нижче
від — 30 °С до — 34 °С
від -25 °С до + 29 °С
від — 20 °С до 24 °С
від — 15 °З до — 19 °С
від — 10 °С до 14 °С
не холодніше — 10 °С
Ступінь термоізоляції зовнішніх стін
Зовнішні стіни не утеплені
Середня ступінь утеплення
Зовнішні стіни мають повноцінне утеплення
Що розташоване знизу?
Холодний підлогу по грунту або над неопалюваним приміщенням
Утеплений підлогу по грунту або над неопалюваним приміщенням
Знизу розташована опалювальне приміщення
Що розташоване зверху?
Холодне горище чи неопалюване і не утеплене приміщення
Утеплений горище чи інше приміщення
Опалювальне приміщення
Тип встановлених вікон
Звичайні дерев’яні рами з подвійним заскленням
Вікна з однокамерним (2 скла) склопакетом
Вікна з двокамерним (3 скла) склопакетом або з аргоновим заповненням
Приміщення без вікон
Кількість вікон у приміщенні
Висота вікна, м
Ширина вікна, м
Двері, що виходять на вулицю або на балкон:
немає
одна
дві
Передбачувана схема врізки радіаторів опалення
Передбачувані особливості розташування радіаторів
Радіатор на стіні встановлено відкрито
Радіатор зверху прикритий підвіконням або полицею
Радіатор зверху прикритий стінною нішею
Радіатор з лицьової частини прикритий декоративним екраном
Радіатор полность закритий декоративним кожухом
Планується встановлення:

— нерозбірного радіатора: буде зроблено розрахунок загальної теплової потужності, необхідної для обігріву кімнати

— розбірного радіатора: буде проведений розрахунок кількості секцій, необхідного для обігріву кімнати

Паспортна потужність однієї секції радіатора, Вт

Кілька пояснень та рекомендацій з проведення розрахунків

Користувачеві послідовно пропонується вказати наявні параметри приміщення, для якого проводиться розрахунок. Пояснимо їх значення:

  • Площа кімнати і висота потоку визначають її обсяг, тобто базову потребу в тепловій енергії для обігріву.
  • Стіни, що контактують з вулицею, є одним з шляхів теплових втрат, а чим вище втрати, тим значніше повинна бути їх компенсація.
  • На мікроклімат в приміщенні може впливати сонячне випромінювання, але це стосується тільки тих кімнат, вікна яких а протягом дня потрапляють прямі сонячні промені.
  • Стіни, постійно продувається холодним зимовим вітром, выстуживаются значно швидше, і це теж можна врахувати в розрахунках.

Попередні два пункти можна і не враховувати, якщо внесення даних представляє складність для користувача – залишити як є, за замовчуванням. Але тоді програма розрахує потужність, виходячи з найбільш несприятливих умов розташування кімнати.

  • Наступний пункт – це облік місцевих кліматичних умов. Необхідно вказати мінімальну зимову температуру, яка для вашого регіону вважається нормальною для самої холодної декади зими. Не варто згадувати, що колись кілька років тому були відзначені абсолютно аномальні значення…
  • Повноцінної термоізоляція стін може вважатися, якщо вона виконана на підставі теплотехнічних розрахунків. Інші варіанти, швидше, відносяться до середнього ступеня утеплення, так як взагалі неутеплені житловий будинок не може бути апріорі – жити в ньому просто неможливо.
  • Щоб зробити поправку на тепловтрати через підлогу і перекриття, слід вказати, що розташовується над і під розраховується приміщенням.
  • Наступні пункти введення стосуються вікон – від їх типу до кількості і розмірів. Програма внесе відповідні поправки в розрахунок.
  • Якщо в приміщенні є двері на вулицю (на холодний балкон або в інше неопалюване приміщення), і нею протягом дня регулярно користуються, то це вимагає «доважок» до теплової потужності радіаторів.
  • Ефективність роботи радіаторів залежить від схеми їх підключення до контуру. Слід вибрати передбачувану або наявну схему. Вони, до речі, в пропонованому переліку розташовані в порядку зменшення ефективності.
  • Нарешті, радіатор може бути розташований відкрито і давати максимальну тепловіддачу, або ж поширенню тепла будуть перешкоджати ті чи інші перешкоди. Необхідно вибрати запропонований варіант з випадаючого списку – програма внесе відповідний поправочний коефіцієнт.

А ось тепер – УВАГА!

В наступному полі введення пропонуєте вибрати напрямок розрахунку.

— Перший варіант – це загальна потрібна теплова потужність для конкретної кімнати. Такий варіант зазвичай вибирають, коли планується до придбання радіатор або конвектор нерозбірної конструкції. Підсумковий результат тоді береться з пункту А він буде виражений в кіловатах.

— Другий варіант – коли відома теплова потужність однієї секції розбірного радіатора, і завданням варто визначення кількості цих секцій. При виборі цього напрямку з’явиться ще одне поле введення, у якому слід вказати паспортну потужність однієї секції запланованої моделі радіатора. Відповідно, у полі отриманих значень береться Б результат, виражений в штуках.

Розрахований за цією методикою радіатор гарантовано впорається із завданням обігріву приміщення в критичних умовах. Ну а в режимі нормальної експлуатації потрібне (і тільки!) кількість тепла в поточний момент буде відбиратися в тому числі за допомогою встановленого терморегулятора.

Вертикальні радіатори Purmo Vertical

Безсумнівна перевага продукції бренду  Purmo – найвища якість, що забезпечується автоматизованою системою управління та інспекторами, контролюючими виробництво.
Універсальні радіатори успішно інтегруються в однотрубні, так і в двотрубні опалювальні системи. У широкій лінійці продукції можна вибрати найбільш зручні для підключення до систем центрального опалення варіанти, включаючи варіант, що передбачає приєднання знизу. Багатий асортимент дозволяє оптимально вибрати обладнання для конкретного приміщення з таких принципово важливих параметрах, як потужність, довжина і ширина. Якщо приміщення вимагає особливих санітарно — гігієнічних умов, бренд пропонує варіанти без накладок і конвекційних елементів. Також хочемо вам порекомендувати купити сталеві радіатори Purmo у нас великий вибір.

Двошаровий забарвлення способом ґрунтовки і напилення, яка дозволяє отримати преміальну якість міцності ЛКП. Цей метод нанесення фарби для досягнення її високої стійкості компанія запозичила в автомобільній галузі.
Панельні радіатори відрізняються сучасним ергономічним дизайном, що дозволяє їм гармонійно вписуватися в сучасні інтер’єри – будь то будинок, квартира, офіс, або які — не будь суспільні установи.

Залежно від переваг клієнтів, в лініях продукції можна вибрати рішення з профільованою або гладкою передньою панеллю. Однією з найпопулярніших моделей радіаторів є вертикальний радіатор з профільованою передньою панеллю. Він ідеально вписується в невеликі приміщення. Обладнання виконано з високоякісних сталевих листів холодного прокату (товщина стали EN — 442). Обладнання може працювати при максимальній температурі середовища до 110 градусів С. В комплект входить все необхідне для здійснення монтажу: бічні накладки, кріпильні скоби, пробки — заглушки, шаблон для свердління і обертовий радіатор.
