Піч ракета з вогнегасника

18

Вітаю всіх любителів саморобок і тих, хто просто заглянув на сайт в пошуках цікавих ідей. Осінь вже в самому розпалі, але погода ще радує нас теплими днями, а значить, ще є можливість зібратися галасливою дружною компанією на природі, наприклад, на дачі, або просто виїхати за місто на пікнік або на риболовлю. Але ж жоден пікнік не обходиться без ласощів, приготованих на багатті, та й рибалка з наваристою юшкою куди краще звичайної)) саме тому пропоную вам взяти на замітку варіант виготовлення ракетної печі, який опишу в статті нижче. Для виготовлення даної печі автор використовував вогнегасник, знайти його не складе труднощів, тим більше, якщо поставити собі за мету. Конструкція, що вийшла у автора, не складна, але в той же час ефективна, так само вона не велика, а значить проблем з транспортуванням бути не повинно, навіть якщо немає особистого авто. Загалом, якщо ідейка вас зацікавила, ласкаво прошу, читайте статтю нижче, дивіться відео під нею і беріть на замітку.

Матеріали:

* вогнегасник, * відрізок профільної труби 100х100 мм,* відрізок профільної труби 50х25 мм,* пруток квадратного перетину 10х10 мм,* різьбова шпилька м10 і гайки, так само м10,* термостійка чорна фарба по металу.

Інструменти:

* болгарка, * зварювальний апарат, * ручний інструмент (щипці, викрутка),* лещата,* дриль або шуруповерт,* магнітний косинець,* інструмент для розмітки (косинець і маркер).

Крок 1.

Виготовлення автор починає з підготовки вогнегасника. Насамперед потрібно прибрати ручку з вентилем. Спочатку висвердлює шпильку, щоб прибрати ручку, потім відкручує і прибирає кран.

Крок 2.

На цьому етапі наносить розмітку на верхню частину корпусу вогнегасника. Для цього він перевертає його, і маркером, підклавши під нього брусок потрібної товщини, наносить розмітку по всьому колу. Потім по цій лінії відрізає від корпусу верхівку, вона більше не знадобитися.

Після обрізки, автор виконує зачистку поверхні корпусу, видаляє фарбу, так як від вогню вона все одно обгорить.

Крок 3.

Далі бере відрізок профільної труби перетином 50х25 мм.розмічає його на три рівних відрізка, якщо не помиляюся, довжиною по 16 см. Потім ці відрізки ділить навпіл.

Потім наносить лінії під кутом, як показано на фото. Кут приблизно 30 градусів.після розмітки вирізає зайве і розрізає заготовку, вийшли три ось такі деталі. Їх згинає і прихоплює зварюванням в місці вигину. Як ви вже здогадалися, це ніжки печі. Тут можна придумати щось своє, все залежить від того, які матеріали у вас є в наявності.

Крок 4.

На цьому етапі повертається до корпусу. До нього потрібно приварити підготовлені на попередньому етапі ніжки. Їх автор не просто приварив до корпусу, а попередньо, доклав, обвів по контуру і вирізав отвори, в які потім вварив ніжки, використовуючи магнітний косинець. Мабуть закріпивши таки чином ніжки, планував збільшити тягу в печі, або ж, він просто заморочився. Просто просвердлив по три отвори в ніжках, для цього попередньо поставив мітки і виконав по ним керненіе. Тому перше моє припущення, більш правдиво. Та й виглядає так конструкція більш схожою на ракету.

Крок 5.

Тут автор приступив до виготовлення завантажувальної частини (топки). Для цього він використовує відрізок профільної труби перетином 100х100 мм.довжина приблизно 20 см (може трохи більше). З одного боку виконав на гранях розмітку, як показано на фото і обрізав торець, вийшов скіс приблизно в 30 градусів.

Потім готову деталь зрізаною стороною доклав до корпусу і обвів по контуру. Прибрав деталь, дочертіл розмітку і по лініях вирізав прямокутний отвір. Після вварив в нього топку.не забувайте зачищати зварні шви, так конструкція буде виглядати більш акуратно і естетично.

Крок 6.

На цьому етапі виготовив ще одну просту, але важливу деталь печі – майданчик для установки посуду, в якій буде готуватися їжа. Для цього він використовував пруток квадратного перетину 10х10 мм.від нього автор відрізав дві заготовки довжиною по 20 см кожна. Потім розмітив їх навпіл, і по цих точках зварив хрест на-хрест. Всі шви акуратно зачистив. Відразу ж виконав виточки під борти корпусу. Встановив деталь зверху на корпус і злегка стукнув молотком, щоб хрестовина була трохи увігнута всередину корпусу, так посуд буде розташовуватися більш стійко.

Крок 7.

На цьому етапі автор знову повертається до топкового відділення. Його необхідно доповнити дверцятами. За розміром отвору вирізав з листової сталі товщиною приблизно 1,5-2 мм квадрат з невеликим припуском по всіх сторонах. Потім приміряв його до отвору і закріпив на шпильку і гайки. Дві гайки приварив до краю отвору знизу, і одну до дверцят, все з’єднав шпилькою, потім обрізав зайву її частину.

Крок 8.

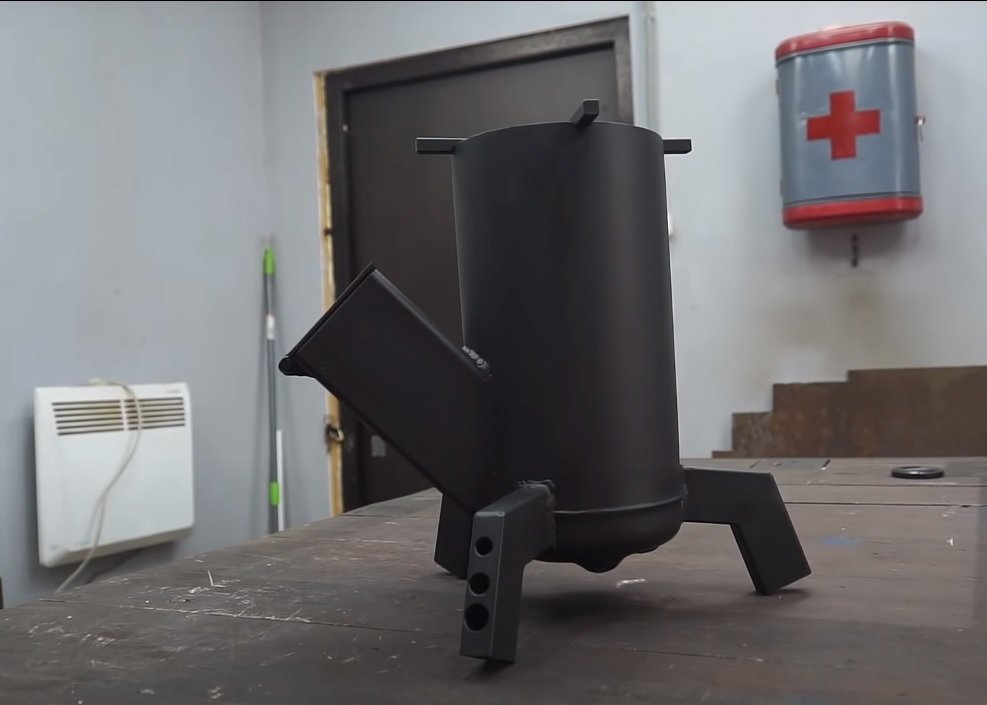

Ось власне піч і готова, залишився останній фінішний штрих – фарбування. Для цього автор використовує чорну термостійку фарбу, яка витримує температуру в 1200°c.

Після фарбування настає процес випробування печі в справі. Її роботу демонструє на приготуванні м’яса на сковороді. З цим завданням піч справляється на відмінно.

Ось така ракетна піч вийшла у автора, думаю такий варіант кому-небудь, та й сподобатися.

ну а у мене на цьому все, всім спасибі за увагу, удачі вам і до нових зустрічей в гостях у самодєлкіна!!! джерело (source)
