Люстра з дистанційним керуванням

22

Вітаю всіх зайшли!

При ремонті і оновленні електроніки часом хочеться внести в життя деяку різноманітність, наприклад, встановити незвичайну люстру з безліччю ламп і різними режимами. Це буде особливо зручно для кімнат, які використовуються в різних призначеннях — перед сном можна приглушити яскравість і зробити світло більш теплим, а вдень при будь-яких точних роботах навпаки, яскравіше. Однак на місце простий люстри багаторежимну поставити не завжди можливо, враховуючи, що кожен режим зажадає протягувати окремий провід від вимикача, та й сам вимикати фізично обмежує можливу кількість клавіш. У продажу можна знайти люстри на дистанційному управлінні-вони можуть мати яку завгодно велику кількість ефектів і режимів, управляються пультом з будь-якої частини квартири і зажадає протягнути від вимикача всього один кабель, однак такі люстри по-перше, коштують істотно дорожче звичайних, а по-друге, їх вибір не такий широкий і знайти підходящу по дизайну може бути не просто. Однак, при наявності навичок в електроніці є відмінний вихід — вбудувати в звичайну люстру дистанційне керування, для переробки підійде практично будь-яка люстра з декількома лампами, перевагу варто віддати тим, які мають внутрішню порожнину для розміщення схеми. А сама схема дистанційного керування представлена нижче. Приймач, який повинен буде розташуватися всередині люстри:

Як можна побачити, «мозком» приймача служить мікроконтролер pic12f629, «оком» tsop-приймач, а «руками» — кілька реле. Мікроконтролер безперервно зчитує сигнал з tsop-приймача, і як тільки пробіжить задана з пульта команда, включиться/вимкнеться те чи інше реле, в залежності від того, яка кнопка була натиснута на пульті. Реле, в свою чергу, буде включити і вимикати окремі лампи люстри, схема розрахована на люстру з 3-ма лампами, проте можна використовувати і більше ламп, наприклад, по 2 на кожне реле. Основний вимикач люстри на стіні при цьому залишається працювати з штатному режимі — якщо його вимкнути, люстра не включиться з пульта, електроніка буде повністю знеструмлена.

Кілька слів про деталі. Tsop-приймач може бути використаний будь-який на частоту 36 кгц, можна купити готові, наприклад, tsop1736, tsop4836, або витягнути з будь-якого непотрібного старого телевізора. Принцип управління люстрою точно такий же, як в будь — якому пульті від телевізора-за допомогою іч-променів. Мікроконтролер для роботи схеми потрібно прошити, файл з прошивкою як для приймача, так і для передавача буде в архіві в кінці статті. Для прошивки можуть бути використані різні програматори, одним з найбільш зручних є pickit2, що працює спільно з програмою pickit2 programmer. У обв’язці мікроконтролера є кварц на частоту 4 мгц — він буде створювати тактову частоту, в даному випадку підійде будь-який кварц на 4 мгц. З 3-х виходів мікроконтролера надходять незалежні сигнали на транзистори, які включають і вимикають реле. Транзистори можна використовувати малопотужні, наприклад, bc547, але з огляду на споживаний струм обмоток, близький до 100 ма, краще взяти транзистори з запасом по потужності, наприклад, ss8050, розраховані на 1,5 а. Також не зайвим буде поставити діоди паралельно обмоткам, катодами до плюса харчування, анодами до колекторів транзисторів, наприклад 1n4148 — вони захистять транзистори від викидів самоіндукції. Не вказані на схемі також і конденсатори паралельно живленню — зовсім не поміщає встановити хоча б один конденсатор на 100 мкф і зашунтувати його керамічним на 100-200 нф. Реле потрібно вибирати виходячи з напруги обмотки, воно повинно становити 5в, і потужності комутованих контактів: вони повинні бути розраховані на напругу не менше 250в і струм хоча б від 3а. Підійдуть будь-які реле, що задовольняє даним параметрам. У харчуванні схеми можна побачити стабілізатор на 5в, таким чином, на вхід можна подавати напругу з будь-якого блоку живлення на 6 — 12в, краще імпульсного-вони менше за розміром, простіше буде вмістити всередині люстри. Максимальний струм блоку живлення повинен бути не менше 500 ма. Також можна використовувати і поширені блоки живлення на 5в (телефонні зарядки з usb виходом), якщо виключити зі схеми стабілізатор і напруга подавати туди, де був його вихід. Блок живлення повинен бути надійним і якісним — все-таки він буде замурований на довгі роки всередині люстри.

Як було сказано вище, для впровадження дистанційного керування підійде практично будь-яка люстра, але бажано, щоб вона мала вільний відсік для установки електроніці. Такий відсік показаний на зображенні нижче. У ньому також потрібно буде передбачити отвір для» очі » tsop-приймача, воно повинно бути вільно видимим з будь-якої частини кімнати, не загороджуючись іншими частинами люстри.

Нижче показана схема пульта дистанційного керування.

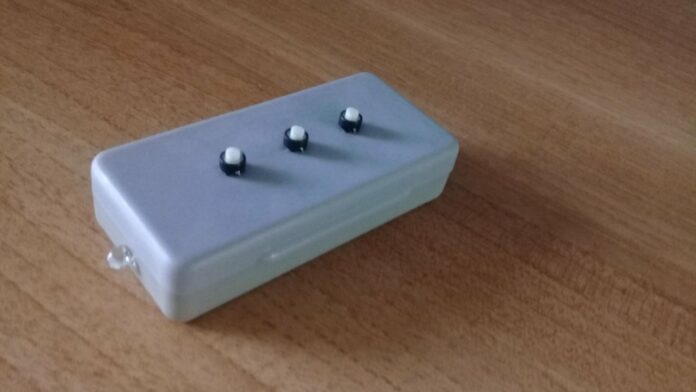

Побудована вона на тому ж мікроконтролері pic12f629, тактируемом від кварцу на 4 мгц. Якщо приймач містив три виходи, то передавач (пульт) містить три входи, які керують кнопками s1-s3. Тут можна використовувати будь-які кнопки без фіксації, ідеально підійдуть найпоширеніші тактильні (ще кажуть тактові). З 5-го виведення мікроконтролера на базу транзистора надходить сигнал цифрової посилки, в якій закодовано натискання кнопки. Транзистор при надходженні сигналу відкривається і змушує світлодіод hl1 транслювати посилку у вигляді імпульсів інфрачервоних — точно такий же принцип, як у будь-якого пульта від телевізора. Відповідно світлодіод hl1 повинен бути не звичайний, а інфрачервоним — за ним навіть не обов’язково йти в магазин, можна дістати з будь-якого непотрібного пульта, який напевно знайдеться вдома у кожного. Харчується вся схема від напруги 3 вольта, тому в якості джерела можна використовувати батарейку-таблетку, компактний варіант, або 2 послідовно з’єднані пальчикові (аа або ааа) батарейки — довгограючий варіант. Пульт споживає енергію тільки в момент натискання на кнопку, тому і в тому, і в іншому випадку елемент живлення не доведеться часто міняти. Сам пульт потрібно акуратно оформити у відповідному за розміром пластиковому корпусі, або використовуючи корпус все від того ж непотрібного пульта, вставивши в нього саморобну плату.

Друковані плати для збірки як приймача, так і передавача можна знайти в архіві в кінці статті, також в кінці статті буде відео, в якому наочно демонструється робота саморобного дистанційного керування. До речі, таку систему можна використовувати не тільки в люстрі, але і для управління будь-якими іншими електроприладами. Для демонстрації роботи автор спеціально зібрав макет люстри з трьома лампочками, який можна побачити на фото нижче, а також у відео. Вдалої збірки!

Ljustra-na-du.rar [5,38 kb] (завантажень: 0)
