Конфорка на деревному газу

20

Вітаю всіх любителів помайструвати, пропоную до розгляду інструкцію з виготовлення газового генератора, який здатний живити конфорку пальним газом. Хороша піч тим, що для її роботи можна використовувати таке сміття як деревна тирса. Піч зібрана дуже просто і доступна кожному, автор все зробив з бетону, хоча конструкцію краще армувати для недопущення розтріскування. Якщо саморобка вас зацікавила, пропоную вивчити її більш детально!

Матеріали та інструменти, які використовував автор:

список матеріалів: — складові для бетону; — сітка для армування;- сталеві труби;- пп труби і кран;- газова конфорка;- повітродувка; — велика керамічна плитка (для столика).

список інструментів: — велике пластикове відро (опалубка); — скотч;- кельму; — зварювальний апарат, — болгарка;- дриль; — ножиці.

Процес виготовлення саморобки:

крок перший. Підготовка опалубки і заливка в якості опалубки автор використовував велике пластикове відро. Щоб бетон легко витягнувся з відра, його зсередини потрібно промазати моторним маслом або чимось жирним.

Всередині конструкції повинна бути порожнина, робимо ще одну опалубку, автор використовував пластикову сітку, яку обкрутив скотчем, в результаті вийшов циліндр.

Для армування на дно відра автор укладає шматки сталевої сітки, наклавши трохи бетону. У дно потрібно не забути вставити шматок пінопласту, щоб там вийшов отвір під трубу. Ось і все, встановлюємо армуючої сітки і можна заповнювати опалубку бетоном.також не забуваємо організувати отвір під вихідну трубу, по якій буде виходити газ. Вставляємо в потрібному місці шматок пінопласту або іншого матеріалу, який потім буде легко виколупати або випалити.

крок другий. Канавка у верхній частині печі є канавка, після установки кришки вона заповнюється водою, в результаті виходить герметична конструкція, що не дає виходити диму. Щоб сформувати таку канавку, автор вирізав кільце з пінопласту і замурував його у верхній частині печі.

крок третій. Кришка кришку аналогічно робимо з бетону. Кришка повинна мати виступ, який буде заходити в канавку печі і забезпечить герметичність. Укладаємо в центр майбутньої кришки коло з пінопласту. Не забуваємо зробити ручку для кришки з дроту, всю кришку також буде не зайвим армувати сіткою або дротом.

крок четвертий. Бетон застиг коли бетон застигне, з печі можна витягнути внутрішню опалубку, а також потім знімаємо з печі відро. Якщо відро не знімається, його можна полити окропом з чайника. У печі є два отвори, в нижню вмуровуємо шматок труби з отворами, через неї в піч буде нагнітатися повітря за допомогою повітродувки.

Ну а в верхній отвір вмуровиваем трубу для виходу деревного газу.також виколупуємо пінопласт і з кришки.

крок п’ятий. Конфорка зварюємо під конфорку раму з труб і прикручуємо конфорку. В якості стільниці автор пристосував керамічну плитку. Ось і все, залишилося поставити перехрестя, на яке і будемо ставити посуд.

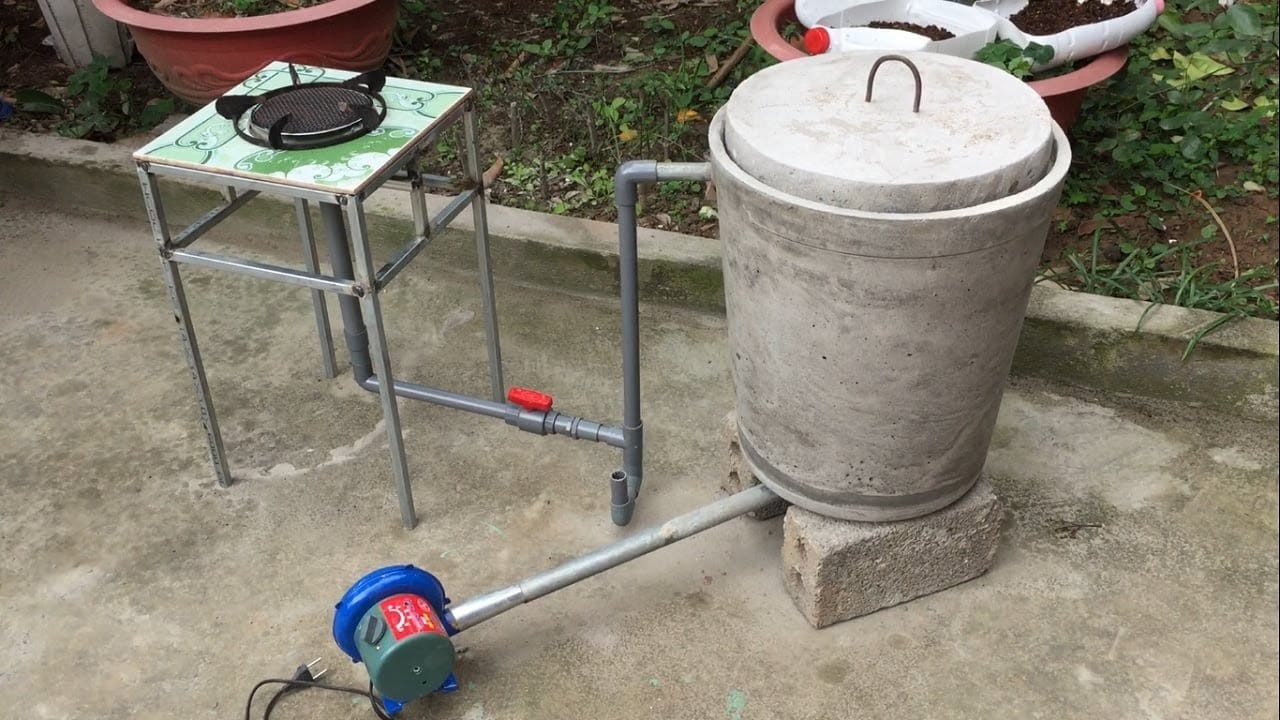

крок шостий. Підключення та випробування підключаємо піч до конфорки через пластикову трубу, ставимо кран для регулювання кількості диму. На трубі є відведення, який заповнюється водою, він служить в якості клапана. Якщо газу буде занадто багато, він видавить воду і почне виходити з труби.

У піч автор засипав тирсу і палиці, попередньо кинувши в піч палаючий папірець. Ставимо кришку і заповнюємо канавку водою, тепер піч герметична. Відкриваємо кран і з конфорки йде горючий дим. Конфорка відмінно горить, регулювати інтенсивність горіння можна повітродувкою і обмежувальним краном.

На цьому проект завершено, сподіваюся, вам саморобка сподобалася, і ви знайшли для себе корисні думки. Удачі і творчих натхнень, якщо вирішите повторити подібне. Не забувайте ділитися з нами своїми ідеями і саморобками!
