«Серцем» будь-насосної станції є поверхневий самовсмоктуючий насос. Незважаючи на широкий асортимент представлених у продажу моделей, жодна з них, практично, не може «похвалитися» видатними здібностями по всмоктуванню води з великих глибин. Як правило, у поверхневих насосів такого типу межа можливостей пролягає приблизно на рівні 8 метрів. Моделі з інжекторами або ежекторами – кілька «сильніше», і глибина всмоктування може досягати 12 ÷15 метрів.

Калькулятор розрахунку необхідної глибини всмоктування для насосної станції

При виборі насосної станції на цю обставину необхідно звертати особливу увагу, щоб не потрапити в ситуацію, коли кошти виявляться витраченими марно, і агрегат не буде справлятися зі своїми функціями. Для оцінки необхідних параметрів можна використовувати представлений нижче калькулятор розрахунку необхідної глибини всмоктування для насосної станції.

Пояснення по його використанню будуть приведені в текстовому частини, нижче калькулятора.

Зміст статті

  • 1 Калькулятор розрахунку необхідної глибини всмоктування для насосної станції
  • 2 Як оцінити необхідну глибину всмоктування?

Калькулятор розрахунку необхідної глибини всмоктування для насосної станції

Вкажіть запитувані значення і натисніть кнопку «Розрахувати необхідну глибину всмоктування»
Різниця висот між динамічним рівнем води в джерелі і планованим місцем установки насосної станції, метрів
Параметри трубопроводу від джерела до насосної станції
(Горизонтальні ділянки з труб діаметром більше 1 дюйма в розрахунок не приймаються)
ТРУБИ Ø 1″

— ні
— є

матеріал труби

— пластикові

— сталеві ВГП

сумарна довжина горизонтальних ділянок, метрів
ТРУБИ Ø¾»

— ні
— є

матеріал труби

— пластикові

— сталеві ВГП

сумарна довжина горизонтальних ділянок

Як оцінити необхідну глибину всмоктування?

По правді кажучи, цей калькулятор необхідно розглядати, скоріше, не в якості критерію вибору необхідної насосної станції – потенціал більшості представлених у продажу моделей лежить в досить вузькому діапазоні від 7 до 10÷12 метрів. А ось для оцінки планованого місця встановлення насосного вузла – такі розрахунки просто необхідні.

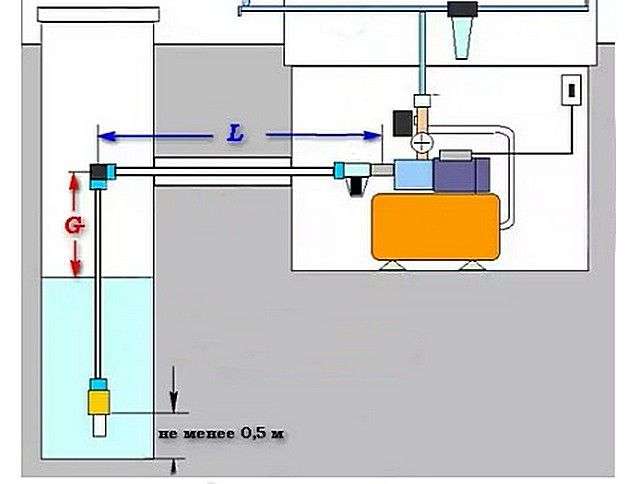

Подивимося на схему:

Приблизна схема установки насосної станції при заборі води із зовнішнього джерела

Визначальними величинами будуть:

G – висота місця встановлення станції щодо динамічного рівня води в джерелі (колодязі або свердловині). Зрозуміло, що насос повинен впоратися з підйомом на цю висоту. Динамічний рівень свого джерела щодо рівня землі господар повинен знати, тобто підрахувати перевищення насоса над дзеркалом води – не складе труднощів.

Але це ще не все.

Певним гідравлічним опором володіють і горизонтальні ділянки трубопроводу, прокладені від джерела до місця установки станції (L). Характерно, що на рівень цього опору впливають і діаметр труб (чим він вище, тим вільніше протікає вода), і матеріал виготовлення (в якісних пластикових трубах опір менше, ніж у сталевих). Труби діаметром понад одного дюйма істотного впливу на падіння тиску в магістралі не роблять, і їх можна виключити з розрахунку.

Всі ці залежності враховані в алгоритмі калькулятора.

Якщо значення необхідної висоти всмоктування води, розрахований для конкретних умов, перевищує можливості представлених у продажу моделей, необхідно приймати якісь заходи технічного плану – розміщувати насосну станцію максимально близько до джерела, прокладати якісні пластикові труби великого діаметру і т. п.

Ще одним варіантом може бути використання заглибного насоса, який буде перекачувати воду з глибини в акумулюючий бак великого об’єму. А вже з нього насосна станція стане забезпечувати коректну роботу всієї автономної системи домашнього водопроводу.

Ніколи не плутайте глибину всмоктування насосної станції з створюваним нею напором. Хоча обидві ці величини в паспорті виробу вказуються в метрах, навіть по номіналу різниця між ними – надзвичайно велика. Перший параметр показує, з якої глибини насос зможе підняти воду, другий же – який тиск створюється на виході з насоса. Для розрахунку необхідного напору насосної станції на сайті є окремий калькулятор.

Як можна вбудувати насосну станцію в систему домашнього водопроводу?

Іноді мешканці квартир або будинків, навіть підключених до центрального водопроводу, змушені вдаватися до придбання насосної станції. Причина – недостатній тиск в системі, не дає нормально працювати сантехніці і побутових приладів. Детальніше про це – в статті, присвяченій насосів для підвищення тиску води.
